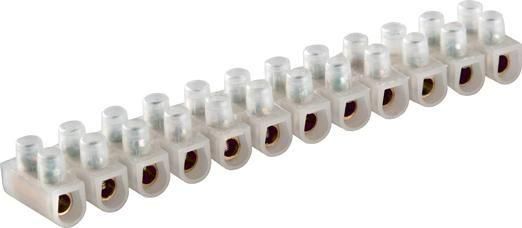

Зажим контактный винтовой V02-9W-РЕ-015 РЕ 15А 4.0-10мм.кв. бел. Volsten 9735

Зажим контактный винтовой проходной 136 мм от Volsten (артикул 9735) предназначен для надежного соединения многожильных и одножильных проводов в распределительных коробках, щитах и на оборудовании. Его компактная конструкция с 12 секциями позволяет организовать точечную коммутацию без пайки, сохраняя изоляцию и безопасность цепи.

Назначение и область применения

Зажим контактный винтовой проходной 136 мм используется для создания постоянных электрических соединений между проводниками одного сечения. Подходит для внутренней проводки, монтажа освещения, управления бытовыми и промышленными устройствами. Применяется в распределительных щитах, шкафах автоматики, на станках и конвейерах, где требуется частая замена или проверка участков цепи.

Технические характеристики

• Максимальное напряжение: 400 В
• Номинальный ток: 15 А
• Сечение провода: 4–10 мм2
• Размер ячейки: 12 мм
• Общая длина: 136 мм
• Количество контактов: 12
• Материал корпуса: полиэтилен (PE)
• Цвет: белый
• Температурная устойчивость: материал выдерживает нагрев до 85 C

Совместимость и монтаж

Зажим совместим с медными и алюминиевыми проводами сечением от 4 до 10 мм2. Для монтажа используйте отвертку с плоским жалом. Каждая секция фиксируется одним винтом - затягивайте до упора, но без усилия, чтобы не повредить пластик. Установка возможна на DIN-рейку шириной 35 мм (не требует дополнительных креплений). Все контакты внутри изолированы - можно работать без отключения питания, если соблюдены правила безопасности.

Безопасность и стандарты

Конструкция соответствует требованиям к изоляционным материалам для электроустановок. Корпус выполнен из самозагасающего полиэтилена, что снижает риск распространения горения. Напряжение 400 В обеспечивает работу в сетях переменного тока до 230/400 В. Не предназначается для подключения силовых кабелей выше 10 мм2 - перегрузка вызывает перегрев и деформацию.

Преимущества

• Удобство обслуживания: каждый контакт доступен отдельно, не нужно разбирать всю группу
• Стабильность соединения: винтовые зажимы не ослабевают со временем, как пружинные аналоги
• Защита от случайного касания: изолированный корпус исключает пробой между соседними контактами
• Легкий монтаж: не нужны специальные инструменты - достаточно обычной отвертки
• Чистый внешний вид: белый цвет хорошо сочетается с современными щитами и панелями

Ограничения применения

• Не использовать для проводов меньше 4 мм2 - они будут плохо зажиматься и выпадать
• Не применять в условиях постоянной вибрации без дополнительной фиксации
• Избегать установки рядом с источниками тепла свыше 85 C - материал теряет прочность
• Не подключать к нему алюминиевые провода без предварительной обработки антиоксидантной пастой - окисление увеличит сопротивление
• Не рассчитан на импульсные нагрузки или частые включения/выключения - для этого нужен автоматический выключатель

Примеры использования

• Подключение светильников в многоуровневой системе освещения
• Разводка цепей датчиков движения и реле в щите управления
• Соединение проводов от счетчика к автоматическим выключателям
• Переход с медного провода 6 мм2 на алюминиевый 10 мм2 в старых домах
• Формирование ответвлений в распределительной коробке вместо скрутки

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - слишком длинная зачистка может попасть под винт и сломать контакт
• Проверьте плотность зажима легким потягиванием после установки - провод не должен двигаться
• Если работаете с несколькими зажимами подряд, оставляйте минимум 5 мм свободного места между ними для теплоотвода
• Для удобства нумерации пометьте каждую секцию этикеткой - особенно важно при ремонтах
• Зажим Volsten 9735 не является заменой клеммной колодке с автокомпрессией - он требует регулярной проверки в первые месяцы эксплуатации
