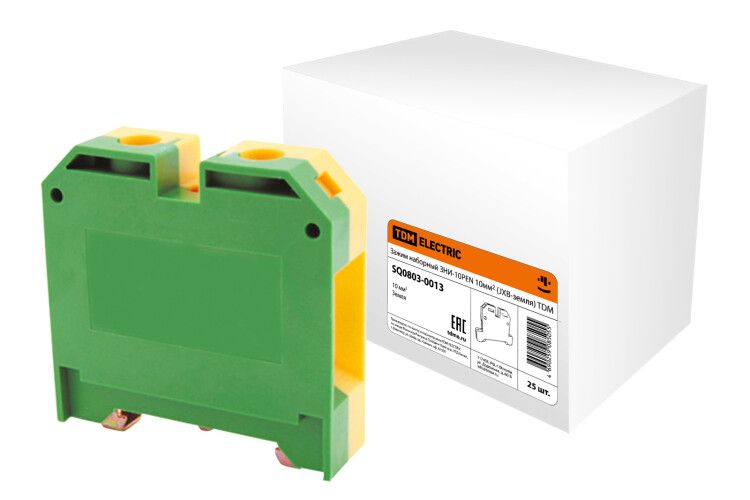

Зажим наборный ЗНИ-10PEN 10мм2 (JXB-земля) | SQ0803-0013 TDM

Зажим наборный ЗНИ-10PEN 10 мм2 (JXB-земля) от TDM ELECTRIC - это компактное, изолированное устройство для надежного подключения защитных и совмещенных PEN-проводников на DIN-рейку. Подходит для монтажа в силовых щитах, технологических шкафах и распределительных устройствах, где важны безопасность, плотная упаковка и долговечность соединений.

Назначение и область применения

Зажим наборный ЗНИ-10PEN 10 мм2 (JXB-земля) предназначен для создания точек подключения защитного заземления (PE) и совмещенного нулевого проводника (PEN) в электрических распределительных системах. Применяется в промышленном оборудовании, автоматике, щитах управления и распределительных устройствах. Благодаря возможности работы с PEN-функцией, заменяет два отдельных зажима - PE и N - в одной ячейке, снижая объем занимаемого места.

Технические характеристики

• Поперечное сечение провода: 4–10 мм2 (для жестких, гибких и с наконечником)
• Номинальный ток: 57 А
• Номинальное напряжение: 600 В
• Количество полюсов: 1
• Количество зажимов на уровне: 2 (соединены внутренне)
• Тип соединения: винтовое (оба входа)
• Способ монтажа: на DIN-рейку (Ω-профиль) или G-рейку (G-профиль)
• Размер модуля: 10 мм
• Высота установки: 43 мм
• Рабочая температура: от –30 C до +40 C
• Цвет корпуса: желто-зеленый (стандарт для заземления)
• Материал корпуса: термопласт (PA66), класс горючести UL94 V0
• Токоведущая часть: латунь с гальваническим покрытием
• Прижимные колодки: никелированная сталь
• Защита от прикосновения: да
• Изоляция: да
• Тип разделения: слайдер (скольжение по рейке)
• Позиция соединения: боковая
• Поддержка индикации дефекта: AC/DC

Совместимость и монтаж

ЗНИ-10PEN 10 мм2 (JXB-земля) легко устанавливается на стандартную DIN-рейку типа C (Ω) или G. Для монтажа достаточно защелкнуть устройство на рейке - механизм слайдера обеспечивает плавное скольжение и фиксацию без инструментов. Демонтаж также прост: легкое нажатие на рычаг освобождает зажим. Оба винтовых зажима расположены сбоку, что удобно для подключения проводов из стороны. Соединение между двумя зажимами внутри уровня уже выполнено - не требует внешних перемычек. Винты HEX позволяют затягивать с меньшим усилием, предотвращая перекос и повреждение жилы.

Безопасность и стандарты

• Корпус изготовлен из самозатухающего полиамида PA66 (UL94 V0) - не поддерживает горение
• Защита от случайного прикосновения к токоведущим частям - соответствует требованиям безопасности для открытых щитов
• Цвет желто-зеленый - стандартизированный цвет для заземляющих проводников (IEC 60446)
• Работает в условиях повышенной влажности и перепадов температур

Преимущества

• Объединяет функции PE и PEN в одном модуле - экономит место на рейке
• Внутреннее соединение двух зажимов исключает необходимость вручную прокладывать перемычки
• HEX-винты обеспечивают равномерное прижатие даже при малом моменте затяжки
• Не деформируют многопроволочные и гибкие провода - сохраняют целостность контакта
• Устойчив к механическим нагрузкам и химическим воздействиям благодаря материалам корпуса
• Поддерживает индикацию дефекта - можно использовать с диагностическими системами

Ограничения применения

• Не предназначена для подключения проводов сечением менее 4 мм2 или более 10 мм2 - риск плохого контакта или перегрева
• Не рекомендуется для постоянного использования вне диапазона –30…+40 C - возможна потеря эластичности изоляции
• Не является автономным выключателем или защитным устройством - используется только как распределительная точка
• Не подходит для монтажа на плоские поверхности без DIN-рейки
• Индикация дефекта требует внешнего источника питания - не имеет собственного источника

Примеры использования

• Щиты управления насосными станциями - подключение заземления всех двигателей через один ZNI-10PEN
• Линии конвейеров с множеством датчиков - объединение защитных проводников от нескольких точек
• Энергоустановки с TN-C-S системой - разделение PEN на PE и N после ввода
• Аварийные системы освещения - надежное заземление светильников в условиях вибраций

Практические советы

• Перед монтажом проверьте сечение провода - используйте только 4–10 мм2. Кабель с большим сечением не войдет, с меньшим - будет болтаться
• Для гибких проводов лучше применить наконечники - так контакт будет прочнее и долговечнее
• Затягивайте винты рукой до упора - не используйте ключи, чтобы не повредить резьбу или пластиковую оболочку
• При установке нескольких ЗНИ-10PEN 10 мм2 (JXB-земля) рядом - ориентируйте их одинаково, чтобы упростить обслуживание
• При использовании в условиях вибрации (например, на станках) дополнительно закрепите провода хомутиком у входа в зажим
• ЗНИ-10PEN 10 мм2 (JXB-земля) продается в упаковках по 25 шт. - для крупных проектов заказывайте сразу несколько упаковок
