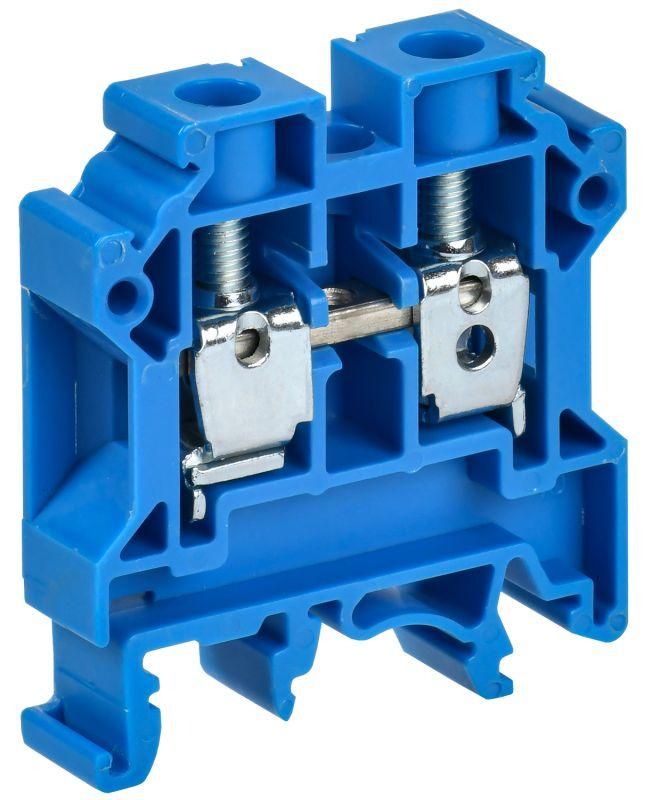

Колодка клеммная CTS ARMAFIX 10кв.мм син. IEK YCT10-00-K07-010

Колодка клеммная CTS 10 мм2 синяя от IEK - надёжное винтовое соединение для промышленного оборудования, рассчитанная на работу с проводами от 0,5 до 16 мм2 и предназначена для монтажа на DIN-рейку. Артикул yct10-00-k07-010 соответствует сериям CTS, используемым в системах автоматизации, распределении электроэнергии и управлении оборудованием.

Назначение и область применения

Колодка клеммная CTS 10 мм2 синяя используется для надёжного электрического соединения проводов в промышленных и энергетических системах. Подходит для установки в щитах управления, распределительных устройствах, контроллеров, автоматики и измерительной аппаратуры. Применяется там, где требуется частая проверка, замена или переподключение проводов - например, на станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Поперечное сечение провода: 0,5 – 16 мм2 - позволяет подключать как тонкие сигнальные, так и мощные силовые жилы
• Номинальный ток: 57 А - обеспечивает устойчивую передачу тока без перегрева
• Номинальное напряжение: 1000 В - безопасно работает в сетях до 1 кВ
• Тип соединения: винтовое - фиксация провода за счёт затяжки винта, удобна для многократного обслуживания
• Количество зажимов на полюс: 2 - можно подключить два провода на один вход, что снижает количество элементов в цепи
• Способ монтажа: на DIN-рейку (Ω-профиль) и G-рейку - совместима с большинством стандартных шкафов
• Степень защиты: IP20 - защищает от доступа пальцев и предметов >12,5 мм, но не от воды и пыли
• Рабочая температура: -40 … +85 C - выдерживает экстремальные условия, включая холодные склады и нагретые помещения
• Материал корпуса и изоляции: полиамид (PA) - прочный, термостойкий, самозагасающий материал
• Цвет: синий - стандартизированная цветовая маркировка для быстрой идентификации
• Частота: 50 Гц - оптимизирована для работы в сети переменного тока России и стран СНГ
• Срок службы: 20 лет - долговечность при соблюдении условий эксплуатации

Совместимость и монтаж

Колодка клеммная CTS 10 мм2 синяя легко фиксируется на любой стандартной DIN-рейке шириной 35 мм (по профилю Ω) или G-рейке. Монтаж выполняется простым защёлкиванием - никаких инструментов не требуется. Для подключения: оголите конец провода на 8–10 мм, вставьте его в верхний зажим, закрутите винт до упора. Оба зажима на одном полюсе позволяют соединить два провода без перемычек. Убедитесь, что сечение провода не выходит за пределы 0,5–16 мм2 - использование более толстых жил повредит механизм.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для промышленного оборудования. Номинальное напряжение 1000 В и ток 57 А обеспечивают запас по нагрузке. Материал корпуса - самозагасающий полиамид, соответствует нормам UL94 V-0. IP20 не требует герметичной защиты, поэтому применение вне закрытых щитов не рекомендуется. Сертификаты соответствия ЕАЭС имеются у производителя IEK.

Преимущества

• Высокое контактное усилие - минимизирует риск ослабления соединения при вибрации
• Универсальный диапазон сечений - одна модель заменяет несколько типов клемм
• Два зажима на полюс - экономия места в щите, меньше переходников
• Прочная конструкция из полиамида - устойчива к механическим воздействиям и химическим средам
• Яркая синяя окраска - упрощает визуальное различение цепей

Ограничения применения

• Не предназначен для открытого монтажа - IP20 не защищает от влаги, пыли и внешних воздействий
• Запрещено использовать с проводами менее 0,5 мм2 или более 16 мм2 - возможен выход из строя зажима
• Не подходит для постоянного погружения в жидкости, агрессивные среды или взрывоопасные зоны
• Не является коммутирующим устройством - только для стационарного соединения

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Распределение питания между модулями PLC в пульте управления
• Объединение нескольких проводов нулевой или заземляющей жилы
• Соединение силового кабеля с клеммами теплового реле
• Формирование групповых цепей освещения в промышленном помещении

Практические советы

• Перед затяжкой винта убедитесь, что все жилы полностью вошли в зажим - особенно важно для многожильных проводов
• Используйте отвёртку с плоским лезвием подходящего размера - слишком маленькая или слабая отвёртка не обеспечит нужного момента
• При подключении двух проводов на один зажим - лучше брать провода одного сечения; смешивание 0,5 мм2 и 16 мм2 может вызвать плохой контакт
• Проверяйте затяжку через 1–2 месяца после первого включения - особенно в условиях вибрации
• Для монтажа в плотных щитах учтите габариты: ширина ячейки 10 мм - это минимальный шаг между соседними клеммами
