Зажим наборный ЗНИ-10мм2 (JXB70А) серый | SQ0803-0005 TDM

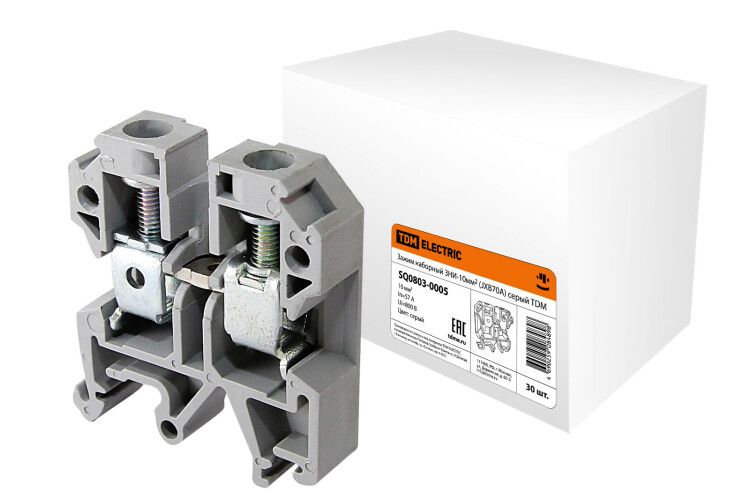

Зажим наборный ЗНИ-10мм2 (JXB70А) серый - это компактное устройство для надежного и удобного подключения проводников в электрических щитах и распределительных устройствах. Разработан для работы с жилами сечением до 10 мм2, предназначен для монтажа на DIN-рейку и совместим с системами автоматизации и технологического оборудования.

Назначение и область применения

Зажим наборный ЗНИ-10мм2 (JXB70А) серый используется для безопасного соединения фазных, нулевых и защитных проводников в электрощитах, распределительных шкафах и технологических панелях. Подходит для промышленного и коммерческого электрооборудования: станков, конвейеров, систем управления, освещения и автоматики. Применяется там, где требуется плотная компоновка, быстрый доступ и надежное соединение без сварки или пайки.

Технические характеристики

• Номинальный ток: 57 А
• Номинальное напряжение: 600 В
• Поперечное сечение подключаемых проводов: 4–10 мм2 (как для жестких, так и для гибких жил, с наконечником или без него)
• Количество полюсов: 1
• Количество зажимов на уровне: 2
• Способ монтажа: на DIN-рейку (Ω-профиль) и G-рейку (G-профиль)
• Размер модуля / ширина ячейки: 10,5 мм
• Высота при минимальной установке: 46 мм
• Положение соединений: боковое
• Рабочая температура: от –30 C до +40 C
• Материал корпуса: термопласт (PA66, негорючий, серый)
• Материал токоведущей части: латунь с гальваническим покрытием
• Прижимные колодки: никелированная сталь
• Класс горючести по UL94: V0
• Тип соединения: винтовой (оба контакта)
• Тип разделения: слайдер (скольжение по рейке)
• Требует торцевой пластины: да
• Уровней: 1
• Перемычки: внутренние связи между зажимами есть, внешних - нет
• Индикация дефекта: работает от AC/DC

Совместимость и монтаж

ЗНИ-10мм2 (JXB70А) серый легко устанавливается на стандартную DIN-рейку типа C (Ω) и G. Для фиксации достаточно защелкнуть механизм и проверить положение. Каждый зажим имеет два входа - один для основного провода, второй - для перемычки. Соединения внутри уровня уже замкнуты, что исключает необходимость в дополнительных перемыках. Для завершения сборки требуется установка торцевой пластины - она предотвращает случайное выскальзывание и обеспечивает целостность группы. Винты имеют шестигранную головку (HEX), что позволяет затягивать их ключом малого момента - снижает риск перетяга и повреждения жилы.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида PA66 с классом горючести V0 по UL94 - материал не поддерживает пламя и не распространяет огонь. Все металлические элементы защищены от коррозии: латунь с гальваническим покрытием, стальные колодки - никелированы. Работа при температуре до +40 C гарантирует стабильность в типичных условиях промышленных помещений. Напряжение 600 В соответствует требованиям для сетей до 1000 В переменного тока. Индикация дефекта работает от любого типа тока - постоянного или переменного - что делает её универсальной для различных систем.

Преимущества

• Два зажима на одном уровне позволяют выполнять ответвления без дополнительных переходников
• Внутреннее соединение между контактами устраняет потребность во внешних перемычках
• HEX-винты обеспечивают точный и равномерный прижим даже при слабом моменте затяжки
• Система слайдер-фиксации позволяет легко менять местоположение зажима на рейке без демонтажа всей группы
• Компактный размер (10,5 мм) оптимизирует использование места в шкафу
• Поддержка всех типов проводов - жестких, гибких, с наконечником и без - снижает количество запасных частей

Ограничения применения

• Не предназначено для работы при температурах выше +40 C - требует принудительного охлаждения или вентиляции в нагреваемых средах
• Не подходит для подключения проводов меньше 4 мм2 - возможен плохой контакт и выпадение жилы
• Требует обязательной установки торцевой пластины; без неё группа не будет устойчивой
• Не рассчитан на частые операции подключения/отключения - предназначен для стационарных соединений
• Не является изолирующим устройством - не заменяет автоматические выключатели или УЗО

Примеры использования

• Распределение фазы в силовом щите на несколько нагрузок (например, три двигателя через один зажим)
• Объединение нулевых проводов в распределительном шкафу станка
• Создание точки заземления для нескольких корпусов оборудования
• Формирование цепи контроля напряжения в системе автоматизации
• Подключение датчиков и исполнительных механизмов в панель управления

Практические советы

• При использовании гибких проводов рекомендуется применять наконечники - они предотвращают спутывание жил и улучшают контакт
• Затягивайте винты ключом с ограничителем момента - переусиливать нельзя, особенно при работе с медью
• При сборке группы зажимов всегда используйте торцевую пластину - даже если кажется, что “и так держится”
• Проверьте посадочный диаметр DIN-рейки перед монтажом: ZNI-10мм2 (JXB70А) серый совместим с профилями шириной 35 мм (стандарт EN 60715)
• Для больших массивов (более 10 зажимов) организуйте разметку на рейке - это ускорит обслуживание и диагностику
• ЗНИ-10мм2 (JXB70А) серый можно использовать в паре с другими зажимами серии ЗНИ - все элементы совместимы по форме и шагу
