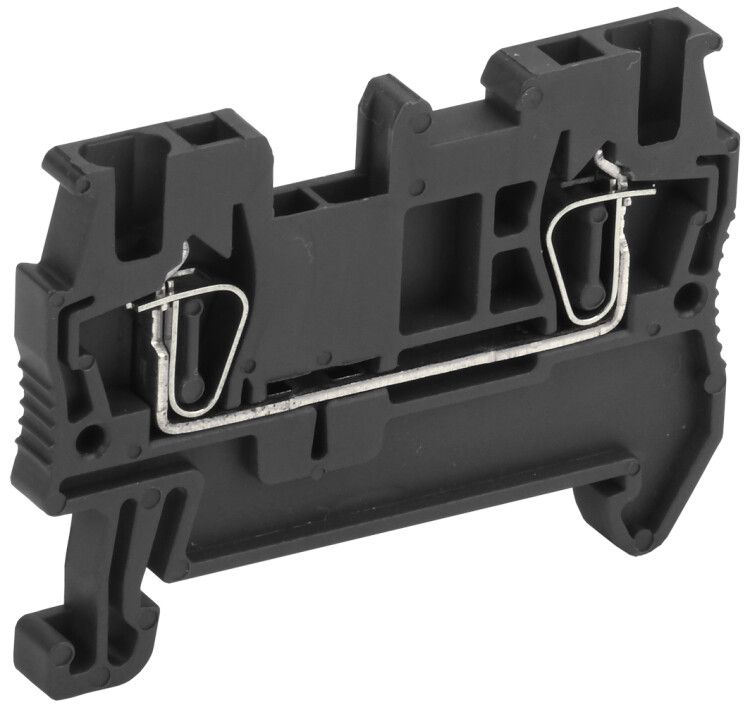

Клемма пружинная КПИ 2в-1,5 17,5А черная | YZN11-001-K02 IEK

Клемма пружинная КПИ 2в-1,5 17,5А черная от IEK - надёжное решение для быстрого и безопасного соединения проводов в электрощитах. Эта клемма подходит для монтажа на DIN-рейку, работает с проводами от 0,2 до 2,5 мм2 и рассчитана на длительную эксплуатацию в условиях промышленных и жилых объектов.

Назначение и область применения

Клемма пружинная КПИ 2в-1,5 17,5А черная используется для создания постоянных электрических соединений в распределительных щитах. Подходит для подключения фазных, нулевых и защитных проводников (PE). Часто применяется в автоматике, системах управления, освещении, промышленном оборудовании и ЖКХ. Благодаря компактным габаритам и возможности установки на DIN-рейку, идеально встраивается в плотные электротехнические шкафы.

Технические характеристики

• Номинальный ток: 17,5 А
• Номинальное напряжение: 500 В
• Диапазон сечений проводов: 0,2–2,5 мм2 (включая провода с наконечниками)
• Тип зажима: пружинный - без инструментов, просто вставьте провод
• Количество контактов: один вход/выход
• Количество клемм на уровне: две - можно соединить два провода в одной точке
• Ширина модуля: 4,2 мм - совместима с большинством DIN-реек
• Положение подключения: сбоку - удобно для компактной сборки
• Рабочая температура: от –40 C до +85 C - подходит для холодных и жарких помещений
• Цвет: чёрный - маскирует загрязнения, соответствует промышленному дизайну
• Класс горючести: V0 - самозатухающий материал, не распространяет пламя
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Материал корпуса: прочный полиамид - устойчив к механическим повреждениям и химическим средам

Совместимость и монтаж

Клемма пружинная КПИ 2в-1,5 17,5А черная устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж происходит защёлкиванием - никаких болтов или винтов не требуется. Для подключения достаточно вставить провод в зажим до характерного щелчка. Можно использовать как голые провода, так и провода с наконечниками (например, НШВИ). Замыкающая пластина уже установлена - не требует дополнительной сборки. Шаг между клеммами 4,2 мм обеспечивает плотную укладку в ряд без перекрытия соседних элементов.

Безопасность и стандарты

Клемма выполнена из материала класса горючести V0, что соответствует требованиям безопасности для внутренней установки в электрошкафах. Конструкция исключает случайное выпадение проводов даже при вибрациях. Работает в соответствии с нормами IEC 60947-7-1. Отличается высокой устойчивостью к перегреву, влажности и агрессивным средам благодаря качественному полиамиду корпуса.

Преимущества

• Быстрый монтаж - не нужен инструмент, достаточно вставить провод
• Высокая надёжность соединения - пружинный механизм не ослабевает со временем
• Поддержка двух проводов на одну клемму - экономия места в щите
• Стабильная работа при экстремальных температурах - от мороза до печи
• Готов к использованию сразу после установки - нет необходимости в доработках

Ограничения применения

Не рекомендуется применять для многожильных проводов с очень мягкими жилами (например, некоторые типы гибких кабелей), если они не имеют терминалов - возможен выход из зажима. Не предназначен для переменного тока выше 500 В или токов свыше 17,5 А. Не следует использовать вне закрытых шкафов - не имеет защиты от внешнего воздействия (IP-класс не указан). Не подходит для частых демонтажей - пружины рассчитаны на десятки циклов, но не на ежедневное подключение/отключение.

Примеры использования

• Распределение фазы в автоматических выключателях
• Объединение нулевых проводов перед прохождением через УЗО
• Подключение защитного заземления (PE) в групповых щитах
• Сборка панелей управления станков, насосов, конвейеров
• Монтаж осветительных цепей в офисах и торговых помещениях

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - слишком длинная изоляция может помешать хорошему контакту
• Для многожильных проводов используйте наконечники - это повысит надёжность и продлит срок службы
• Проверяйте затянутость соединения легким потягиванием провода - если он легко выскальзывает, попробуйте заново вставить
• Используйте заглушки и маркировочные пластины (продаются отдельно) - это улучшит безопасность и обслуживание щита
• При сборке нескольких клемм в ряд учтите, что шаг 4,2 мм - значит, каждая следующая клемма занимает 4,2 мм ширины
• Клемма КПИ 2в-1,5 17,5А черная от IEK совместима с другими изделиями серии КПИ - можно комбинировать с перемычками и переходниками
