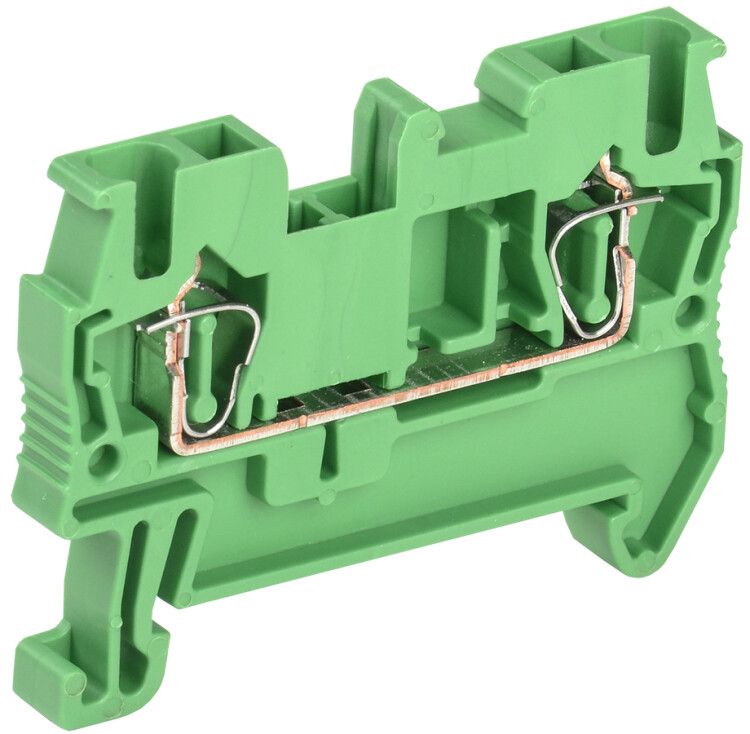

Клемма пружинная КПИ 2в-1,5 17,5А зеленая | YZN11-001-K06 IEK

Клемма пружинная КПИ 2в-1,5 17,5А зеленая от IEK — надёжное решение для быстрого и безопасного соединения проводов в электрощитах. Эта клемма подходит для монтажа на DIN-рейку, работает с проводами от 0,2 до 2,5 мм² и выдерживает нагрузку до 17,5 А. Артикул yzn11-001-k06.

Назначение и область применения

Клемма пружинная КПИ 2в-1,5 17,5А зеленая используется для создания постоянных электрических соединений в распределительных щитах. Подходит для подключения фазных, нулевых и защитных проводников. Часто применяется в автоматике, промышленном оборудовании, системах освещения и управления. Благодаря компактным габаритам и возможности установки на DIN-рейку, идеально встраивается в плотные электротехнические шкафы.

Технические характеристики

• Номинальный ток: 17,5 А
• Номинальное напряжение: 500 В
• Диапазон сечений проводов: 0,2–2,5 мм² (с наконечниками и без них)
• Тип зажима: пружинный — без инструментов, просто вставьте провод
• Способ монтажа: крепление на DIN-рейку 35 мм
• Количество контактов: один вход/выход
• Количество клемм на уровне: две — можно соединить два провода в одной точке
• Позиция подключения: сбоку — удобно для компактной сборки
• Рабочая температура: от –40 °C до +85 °C
• Ширина: 4,2 мм — экономия места в шкафу
• Материал корпуса: огнестойкий полиамид класса V0
• Срок службы: 15 лет
• Цвет: зелёный — визуальное отличие от других клемм

Совместимость и монтаж

Клемма пружинная КПИ 2в-1,5 17,5А зеленая совместима со всеми стандартными DIN-рейками 35 мм. Монтаж занимает несколько секунд: защёлкните её на рейке, откройте зажим кнопкой, введите провод и отпустите — контакт формируется автоматически. Можно использовать как голые провода, так и провода с наконечниками. Для соединения двух клемм между собой доступна специальная замыкающая пластина — она устанавливается сверху без инструментов.

Безопасность и стандарты

Корпус изготовлен из материала с классом воспламеняемости V0 — самозатухающий, не распространяет пламя. Это соответствует требованиям безопасности для внутренней установки в электрошкафах. Защита от перегрева обеспечена благодаря термостойкому полиамиду, который сохраняет форму даже при длительной работе на пределе допустимых значений.

Преимущества

• Быстрое подключение — не нужен инструмент, достаточно вставить провод
• Устойчивость к вибрациям — пружинный механизм не ослабевает со временем
• Высокая плотность сборки — всего 4,2 мм на одну клемму
• Поддержка проводов без наконечников — снижает время монтажа
• Возможность установки перемычек и маркировочных пластин — упрощает обслуживание
• Яркая зелёная окраска — легко идентифицировать цепи в шкафу

Ограничения применения

Не рекомендуется применять эту клемму для многожильных проводов с очень мягкими жилами (например, некоторые типы гибких кабелей), если они не имеют качественного наконечника — возможен выход из строя зажима. Также не следует использовать вне закрытых шкафов — хотя IP-защита не указана, корпус не предназначен для открытой эксплуатации. Температурный диапазон ограничен: ниже –40 °C или выше +85 °C материал становится хрупким или деформируется.

Примеры использования

• Распределение фазы в автоматических выключателях
• Объединение нулевых проводников в группе розеток
• Подключение заземляющих проводов к шине PE
• Сборка контроллеров и модульных устройств в промышленных панелях
• Монтаж в системах теплого пола, вентиляции, насосных станциях

Практические советы

• Перед вводом провода убедитесь, что он полностью очищен от изоляции — зачищенный участок должен быть 6–8 мм
• Для многожильных проводов используйте наконечники — это продлит срок службы клеммы
• При использовании замыкающей пластины проверяйте, чтобы она плотно зафиксировалась — слабый контакт вызывает нагрев
• При сборке шкафа располагайте клеммы с учётом посадочного размера: одна клемма занимает 4,2 мм, а с запасом на монтаж — минимум 5 мм на шаг
• Заглушки и маркировочные пластины от IEK совместимы — используйте их для защиты и идентификации
• Не затягивайте провод силой — пружинный зажим не требует усилия; избыток давления повредит контактную поверхность
