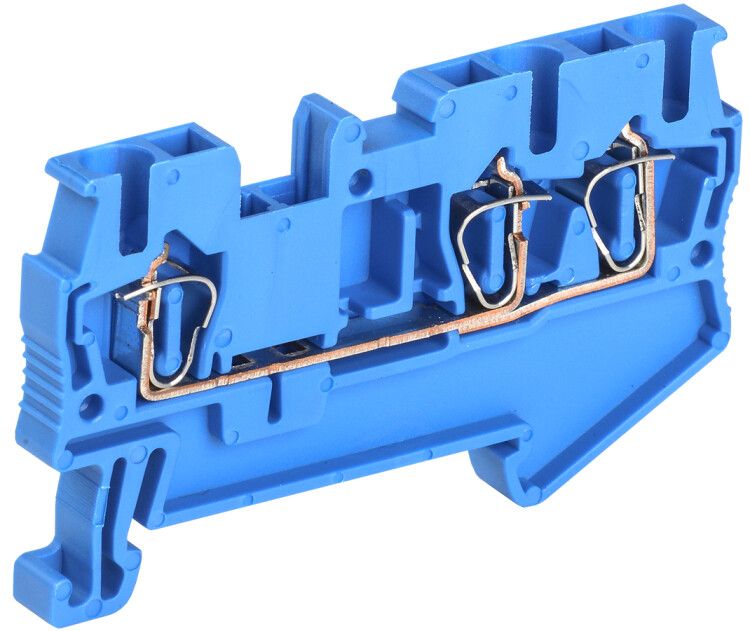

Клемма пружинная КПИ 3в-2,5 3 вывода 31А синий | YZN11-3-002-K07 IEK

Клемма пружинная КПИ 3 вывода 2,5 мм2 31А синий от IEK - надёжное решение для быстрого и безопасного соединения проводов в электрощитах. Подходит для монтажа на DIN-рейку, работает с проводами от 0,2 до 2,5 мм2, обеспечивает долговечное соединение даже в условиях перепадов температур.

Назначение и область применения

Клемма пружинная КПИ 3 вывода 2,5 мм2 31А синий используется для создания постоянных электрических соединений в распределительных щитах. Применяется для подключения фазных, нулевых и защитных проводников - особенно удобна там, где требуется много точек соединения в ограниченном пространстве. Подходит для промышленного оборудования, автоматизации, систем освещения и управления.

Технические характеристики

• Номинальный ток: 31 А
• Номинальное напряжение: 800 В
• Диапазон сечений провода: 0,2–2,5 мм2
• Тип зажима: пружинный - без инструментов, просто вставьте провод
• Количество контактов: 3
• Ширина: 4,2 мм - компактный размер для плотной укладки
• Способ монтажа: крепление на DIN-рейку 35 мм
• Рабочая температура: от –40 C до +85 C
• Класс воспламеняемости: V0 - самозагасающий материал
• Цвет корпуса: синий - стандартизированная цветовая маркировка
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Требует установки маркировочной пластины - для идентификации цепей

Совместимость и монтаж

Клемма пружинная КПИ 3 вывода 2,5 мм2 31А синий совместима с любыми стандартными DIN-рейками 35 мм. Монтаж занимает несколько секунд: защёлкните её на рейке, откройте зажим кнопкой, введите провод и отпустите - контакт формируется автоматически. Провод можно вводить как с наконечником, так и голый - без зачистки или опрессовки. Для правильной работы обязательно используйте пластину, указанную в спецификации - она фиксирует положение провода и предотвращает случайное выскальзывание.

Безопасность и стандарты

Корпус изготовлен из огнестойкого полиамида класса V0 - материал не поддерживает горение и сохраняет прочность при высоких температурах. Защита от возгорания соответствует требованиям IEC 60947-7-1. Номинальное напряжение 800 В обеспечивает работу в сетях до 690 В переменного тока, что покрывает большинство промышленных применений. Температурный диапазон –40…+85 C допускает использование в холодных помещениях и рядом с нагревательными элементами.

Преимущества

• Быстрая установка - не нужен инструмент, достаточно вставить провод
• Устойчивость к вибрациям - пружинный механизм не ослабевает со временем
• Высокая плотность монтажа - всего 4,2 мм на один модуль, легко умещается в маленьком щите
• Поддержка проводов без наконечников - экономия времени на подготовку
• Цветная маркировка - синий корпус помогает отличить цепи визуально
• Долгий срок службы - 15 лет без обслуживания

Ограничения применения

Не применяйте для многожильных проводов с грубой зачисткой - оголённые жилы могут повредить внутренний механизм. Не используйте без маркировочной пластины - это снижает надёжность фиксации и нарушает требования безопасности. Не рекомендуется для частых подключений/отключений - пружинный зажим рассчитан на однократное или редкое обслуживание. Также не предназначен для подключения проводов сечением более 2,5 мм2 - риск перегрева и потери контакта.

Примеры использования

• Распределительный щит промышленного станка - соединение фаз, N и PE
• Автоматизация конвейера - сборка множества датчиков и исполнительных устройств
• Щит освещения в холодильной камере - работа при низких температурах
• Системы управления HVAC - надёжное соединение в условиях вибраций

Практические советы

• Перед вставкой провода проверьте, чтобы он был чистым и без окисления - грязь снижает качество контакта
• Для многожильных проводов лучше использовать наконечники - они равномернее передают нагрузку
• Обязательно устанавливайте маркировочные пластины - без них невозможно точно идентифицировать цепь при ремонте
• При групповой установке нескольких клемм пружинных КПИ 3 вывода 2,5 мм2 31А синий оставляйте минимальный зазор между ними - не менее 1 мм - для лучшего теплоотвода
• Запасайтесь заглушками и перемычками - они нужны для завершения сборки и замены отдельных участков без демонтажа всей группы
