Клемма ЗНИ 6мм.кв. земля Navigator - 20296 61224

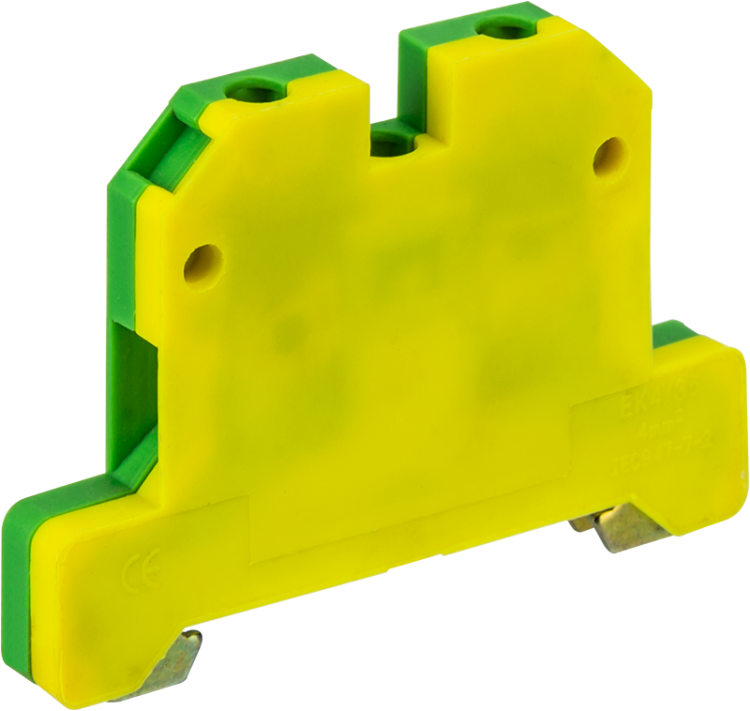

Зажим клеммный проходной 6 мм² PEN от бренда Navigator, артикулы 20296 и 61224, предназначен для надежного соединения заземляющих проводников в распределительных щитах. Продукт серии NTB-JXB обеспечивает безопасное и долговечное подключение на DIN-рейке, соответствует требованиям низковольтных сетей переменного и постоянного тока.

Назначение и область применения

Зажим клеммный проходной 6 мм² PEN используется исключительно для подключения защитных заземляющих проводников (PEN, PE). Он применяется в распределительных щитах низковольтных систем — жилых, промышленных и коммерческих объектов. Подходит для монтажа в электроустановках, где требуется разделение или передача заземления между уровнями. Не предназначен для фазных или нулевых рабочих проводников.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 690 В
• Поперечное сечение провода: 6 мм²
• Тип присоединения: винтовое
• Количество контактов: один
• Количество уровней: один
• Способ монтажа: на DIN-рейку или G-рейку
• Позиция подключения: сверху
• Степень защиты: IP20 (защита от предметов более 12 мм, но не от воды)
• Рабочий температурный диапазон: от –50 °C до +90 °C
• Материал корпуса: термопласт (полиамид 6,6), класс воспламеняемости V1
• Материал контактов: оцинкованная сталь
• Цвет: желто-зеленый (стандартная маркировка заземления)
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Зажим клеммный проходной 6 мм² PEN устанавливается на стандартную DIN-рейку шириной 35 мм. Для работы требует установки торцевой пластины — она замыкает электрическую цепь между соседними клеммами, позволяя использовать несколько единиц последовательно. Без пластины устройство будет работать как одиночная точка подключения. Соединение проводника осуществляется через верхний винтовой зажим — зачищенный провод 6 мм² вставляется и затягивается отверткой. Устройство не требует специальных инструментов, кроме обычной крестовой отвертки.

Безопасность и стандарты

Изделие выполнено из самозагасающего материала (класс V1), что снижает риск распространения пламени при перегреве. Материал корпуса выдерживает температуру до 130 °C, что соответствует требованиям к теплостойкости в условиях длительной нагрузки. Желто-зеленый цвет соответствует ГОСТ 33824 и IEC 60446 — обязательной маркировке защитных проводников. Продукт сертифицирован для использования в низковольтных системах согласно нормативам РФ и ЕАЭС.

Преимущества

• Устойчивость к высоким и низким температурам — работает в суровых условиях (например, холодные склады, открытые щитовые).
• Высокая механическая прочность корпуса из полиамида 6,6 — не деформируется при сборке и эксплуатации.
• Оцинкованные контакты — устойчивы к коррозии, обеспечивают долговременную проводимость даже во влажной среде.
• Поддержка связи между уровнями — позволяет формировать непрерывную шину заземления без дополнительных перемычек.
• Четкая цветовая маркировка — предотвращает ошибки при монтаже и обслуживании.

Ограничения применения

• Не допускается использование для фазных или нулевых рабочих проводников — только для PEN/PE.
• IP20 не обеспечивает защиту от влаги — нельзя применять в помещениях с повышенной влажностью без дополнительной герметизации.
• Обязательно наличие торцевой пластины для функционального соединения нескольких клемм — без нее устройство не образует шину.
• Максимальное сечение — 6 мм²; провода большего сечения не войдут в зажим.
• Не рекомендовано многократное демонтаж-монтаж — частое ослабление винта снижает контактное давление.

Примеры использования

• Создание заземляющей шины в этажном распределительном щите жилого дома.
• Подключение защитного проводника от металлического корпуса станка к основному контуру заземления.
• Передача потенциала заземления между модулями автоматики в промышленном контроллере.
• Формирование единых заземляющих цепей в щитах управления конвейерными линиями.

Практические советы

• Перед монтажом проверьте, чтобы провод имел зачистку длиной 8–10 мм — этого достаточно для надежного зажима.
• Затягивайте винт усилием, достаточным для плотного контакта, но без перегрузки — переусилие повредит резьбу.
• Всегда используйте совместимую торцевую пластину — она продается отдельно, но необходима для работы в составе группы.
• При комплектации щита группируйте все заземляющие клеммы одной серии — так легче диагностировать и обслуживать.
• Не смешивайте этот тип клеммы с другими марок — различаются глубина гнезд и форма контактов, возможна плохая связь.
