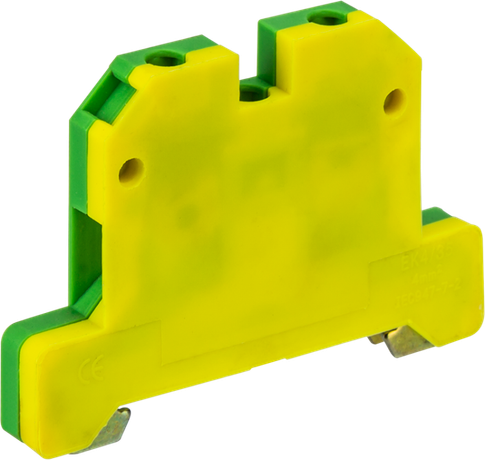

Клемма ЗНИ 16мм.кв.земля Navigator - 20298 61226

Зажим клеммный проходной 16 мм2 земля от бренда Navigator, артикулы 61226 и 20298, предназначен для надежного заземления в распределительных щитах. Продукт серии NTB-JXB обеспечивает прочное электрическое и механическое соединение заземляющих проводников с возможностью последовательного соединения нескольких уровней.

Назначение и область применения

Зажим клеммный проходной 16 мм2 земля используется исключительно для подключения заземляющих проводников в низковольтных электрических системах - как в цепях переменного, так и постоянного тока. Подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов. Обеспечивает безопасное соединение между шиной заземления и оборудованием, требующим защитного заземления.

Технические характеристики

• Поперечное сечение провода: 16 мм2 - подходит для медных или алюминиевых заземляющих жил этого сечения;
• Номинальный ток: 90 А - способен выдерживать длительную нагрузку без перегрева;
• Номинальное напряжение: 750 В - рассчитан на работу в сетях до 750 В переменного или постоянного тока;
• Количество контактов: 1 - однополюсный проходной зажим;
• Количество уровней: 1 - один уровень соединения, но позволяет соединять несколько таких зажимов друг с другом;
• Материал корпуса: термопласт (полиамид 6,6) - устойчив к высоким температурам и не поддерживает горение (класс V1);
• Температурный диапазон: от -50 C до +90 C - работает в экстремальных условиях, включая холодные помещения и нагретые щитовые;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и влаги - применяется только внутри закрытых щитов;
• Цвет: желто-зеленый - соответствует стандарту IEC 60446 для заземляющих проводников;
• Длина снятия изоляции: 12 мм - оптимальная глубина для подготовки провода перед вставкой;
• Термостойкость: 130 C - материал сохраняет форму и свойства даже при кратковременных перегрузках;
• Гарантия: 60 месяцев - подтверждает долговечность конструкции.

Совместимость и монтаж

Зажим клеммный проходной 16 мм2 земля монтируется на стандартную DIN-рейку типа G (35 мм). Устанавливается одним движением - фиксируется защелкой. Соединение проводов осуществляется винтом - достаточно затянуть до упора, не используя силовые инструменты. Для соединения нескольких зажимов в цепь используется встроенная замыкающая пластина - она уже установлена и не требует дополнительных действий. Все уровни внутренне связаны, поэтому ток равномерно распределяется между соседними зажимами без потерь.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок: класс воспламеняемости V1 предотвращает распространение пламени, цветовое исполнение - желто-зеленый - соответствует ГОСТ Р 50462 и IEC 60446. Материал корпуса не содержит галогенов и не выделяет токсичных веществ при перегреве. Номинальные параметры (ток, напряжение) проверены в соответствии с нормами EN 60947-7-1.

Преимущества

• Проходная конструкция - позволяет легко организовать цепь заземления без разрывов;
• Автоматически установленная замыкающая пластина - экономит время при сборке щита;
• Внутренняя связь уровней - снижает риск плохого контакта при многократном подключении;
• Высокая термостойкость - повышает надежность в условиях перегрузок или аварий;
• Четкая цветовая маркировка - минимизирует ошибки при монтаже и обслуживании.

Ограничения применения

Не допускается использование вне закрытых электрических щитов - степень защиты IP20 не защищает от влаги, пыли и внешних воздействий. Не подходит для подключения проводов меньшего сечения (менее 1,5 мм2) - контакт будет ненадежным. Не рекомендуется применять для фазных или нулевых проводников - только для заземления. Не следует использовать в средах с агрессивными химическими парами - материал не адаптирован для промышленной химии.

Примеры использования

• Подключение корпусов станков, насосов, вентиляторов к шине PE в распределительном щите;
• Объединение заземляющих проводов от нескольких автоматических выключателей в одном ряду;
• Создание единой заземляющей шины в щитах управления промышленными линиями;
• Работа в холодильных камерах, где требуется надежное заземление при низких температурах.

Практические советы

• Перед установкой снимайте изоляцию строго на 12 мм - меньше не обеспечит плотного контакта, больше может вызвать короткое замыкание;
• Проверяйте посадочный диаметр DIN-рейки - он должен быть 35 мм, совместим с большинством современных щитов;
• При множественном подключении - начинайте с крайнего зажима и двигайтесь в сторону шины, чтобы избежать перекручивания проводов;
• Не смешивайте этот зажим с другими типами (например, для фазы) - цветовая маркировка важна для диагностики;
• При ремонте щита - всегда отключайте питание, даже если подключен только заземляющий проводник.
