Клемма ЗНИ 16мм.кв. синий Navigator - 20291 61219

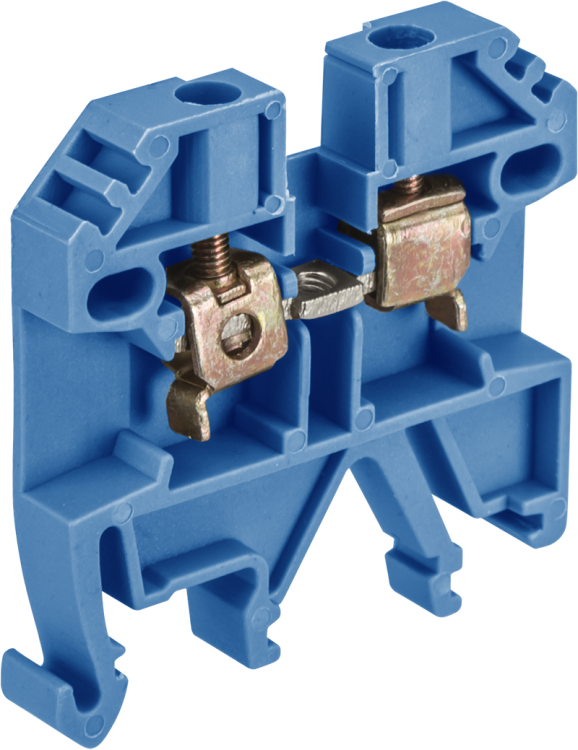

Зажим клеммный проходной 16 мм2 синий NTB-JXB-16-90-B - это надёжный элемент для соединения проводников в распределительных щитах, рассчитанный на работу в низковольтных сетях постоянного и переменного тока. Продукт серии NTB-JXB от бренда Navigator предназначен для монтажа на DIN-рейку и обеспечивает устойчивое электрическое и механическое соединение с высокой степенью безопасности.

Назначение и область применения

Зажим клеммный проходной 16 мм2 синий NTB-JXB-16-90-B используется для электрического и механического соединения нулевых проводников в распределительных щитах. Подходит для установки в бытовых, коммерческих и промышленных системах с напряжением до 750 В. Часто применяется в автоматических выключателях, УЗО, модульных устройствах защиты и других компонентах, требующих надёжного подключения нулевой шины.

Технические характеристики

• Поперечное сечение провода: 16 мм2 - позволяет подключить одножильные или многожильные провода соответствующего сечения;
• Номинальный ток: 90 А - способен безопасно проводить ток до этого значения при нормальных условиях;
• Номинальное напряжение: 750 В - рассчитан на использование в сетях до 750 В переменного или постоянного тока;
• Тип соединения: винтовое - обеспечивает прочную фиксацию провода при затяжке;
• Способ монтажа: на DIN-рейку или G-рейку - совместим с большинством стандартных щитов;
• Количество контактов: один - проходной тип, сигнал/ток проходят через устройство без разрыва;
• Цвет: синий - стандартизированная цветовая маркировка для нулевых проводников;
• Материал корпуса: термопласт (полиамид 6,6) - устойчив к перегреву, не поддерживает горение, класс воспламеняемости V1;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен;
• Рабочая температура: от -50 C до +90 C - работает в широком диапазоне температур, включая холодные помещения и нагретые щитовые;
• Установка замыкающей пластины: да - можно использовать для создания последовательных цепей между несколькими клеммами;
• Соединённые уровни: да - внутренняя связь между контактами обеспечивает единый поток тока;
• Гарантия: 60 месяцев - длительный срок гарантии, подтверждающий качество сборки.

Совместимость и монтаж

Зажим клеммный проходной 16 мм2 синий NTB-JXB-16-90-B легко монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в паз рейки. Монтаж проводника выполняется путём ослабления винта, введения жилы на глубину до 8–10 мм и плотной затяжки. Не требуется дополнительных инструментов - достаточно отвертки с плоским лезвием. Внутренние связи позволяют соединять несколько таких клемм друг с другом без внешних перемычек - это снижает количество точек подключения и повышает надёжность.

Безопасность и стандарты

Корпус выполнен из самозатухающего полиамида 6,6 с классом воспламеняемости V1 - материал не распространяет пламя даже при локальном перегреве. Контактные части из латуни с содержанием меди не менее 55% обеспечивают низкое переходное сопротивление и долговечность. Стандарт IP20 предотвращает случайный доступ к токоведущим частям, что важно для работы в закрытых щитах. Соответствие требованиям к низковольтному оборудованию делает продукт пригодным для использования в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-7-1.

Преимущества

• Проходной дизайн - сохраняет целостность цепи, не требует дополнительных перемычек;
• Внутреннее связывание уровней - упрощает сборку нулевых шин и исключает ошибки при подключении;
• Высокая теплостойкость корпуса (до 130 C) - устойчив к кратковременным перегрузкам;
• Цветовая маркировка - синий цвет сразу указывает на назначение как нулевого проводника, снижает риск ошибок при обслуживании;
• Оцинкованные винты - устойчивы к коррозии, особенно важны в условиях повышенной влажности;
• Долгий срок службы - благодаря качественным материалам и проверенной конструкции.

Ограничения применения

Не следует применять этот зажим вне закрытых щитов - степень защиты IP20 не защищает от попадания воды, пыли или механических воздействий. Нельзя использовать для подключения проводов меньшего сечения (менее 1,5 мм2), так как они будут плохо фиксироваться. Также не рекомендуется применять в средах с агрессивными химическими веществами или постоянной вибрацией без дополнительной фиксации. Не предназначен для подключения алюминиевых проводов - только медные.

Примеры использования

• Подключение нулевых проводников в этажных распределительных щитах;
• Объединение нулей от нескольких УЗО или дифференциальных автоматов;
• Создание общей нулевой шины в промышленных панелях управления;
• Использование в системах освещения, HVAC, насосных станциях с частотными преобразователями;
• Альтернатива гребёнкам при необходимости раздельного подключения с возможностью отключения одного участка.

Практические советы

• Перед монтажом убедитесь, что сечение провода точно соответствует 16 мм2 - слишком тонкий провод может выпасть, слишком толстый - повредить контакт;
• Затягивайте винт равномерно, без усилия - переусилие может деформировать контактную пластину;
• При использовании нескольких клемм в ряд - используйте заводские замыкающие пластины, чтобы избежать плохого контакта;
• Проверьте соответствие цветовой маркировки: синий - только для N-проводника, не смешивайте с фазными клеммами;
• При работе в условиях низких температур (-30…-50 C) перед монтажом согрейте провод руками - он становится более эластичным и легче вводится в зажим.
