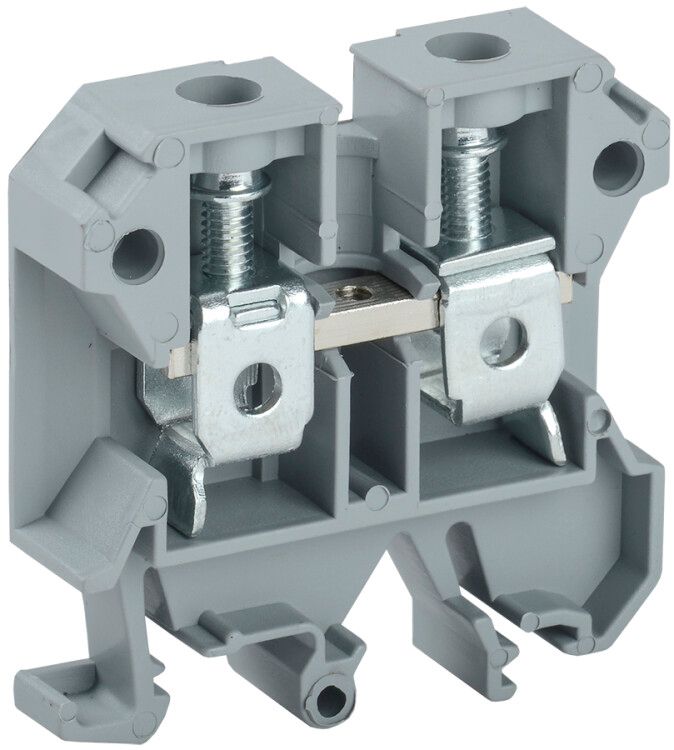

Клемма винтовая КВИ-16мм2 серая | YZN30-016-K03 IEK

Клемма винтовая КВИ-16мм2 серая от IEK - надёжное винтовое соединение для фиксации проводов сечением 6–25 мм2 в электрощитах на DIN-рейке. Подходит для сборки силовых цепей, защиты и коммутации в промышленном оборудовании.

Назначение и область применения

Клемма винтовая КВИ-16мм2 серая используется для создания прочных и долговечных электрических соединений между проводниками в распределительных щитах. Применяется для подключения фазных, нулевых и защитных (PE) проводов. Особенно эффективна в системах, где важна компактность, устойчивость к вибрациям и возможность быстрой замены провода. Часто встречается в автоматических станках, конвейерах, системах освещения и управления.

Технические характеристики

• Диапазон сечений проводов: 6–25 мм2 - позволяет работать с медными и алюминиевыми жилами средней и большой мощности;
• Номинальный ток: 85 А - обеспечивает безопасную передачу энергии в нагрузках до этого значения;
• Номинальное напряжение: 800 В - рассчитана на работу в сетях переменного и постоянного тока до 800 В;
• Тип соединения: винтовое - гарантирует плотный контакт при затяжке отверткой;
• Способ монтажа: установка на DIN-рейку 35 мм - совместима со стандартной рейкой в большинстве электрощитов;
• Количество полюсов: 1 - одноканальная клемма для одного провода;
• Позиция соединения: сбоку - удобна для прокладки проводов параллельно друг другу;
• Ширина: 12 мм - компактная форма, экономит место в щите;
• Рабочая температура: от –60 C до +110 C - выдерживает экстремальные условия, включая холодные склады и нагреваемые помещения;
• Материал корпуса: полиамид PA - высокая механическая прочность, устойчивость к химическим воздействиям и возгоранию;
• Класс воспламеняемости: V0 - самозагасающий материал, соответствует требованиям безопасности;
• Срок службы: 15 лет - длительная эксплуатация без потери характеристик;
• Цвет: серый - стандартизированная цветовая маркировка для отличия от других типов клемм.

Совместимость и монтаж

Клемма винтовая КВИ-16мм2 серая легко монтируется на стандартную DIN-рейку 35 мм. Для правильной установки требуется торцевая пластина - она предотвращает случайное касание соседних клемм и обеспечивает гальваническую изоляцию. Без неё возможен риск короткого замыкания. Монтаж выполняется обычной отвёрткой: зачищенный провод вставляется в гнездо, после чего винт затягивается до упора - не перетягивать! Перегрузка усилием повредит внутренний контакт.

Безопасность и стандарты

Клемма винтовая КВИ-16мм2 серая изготовлена из материала класса горючести V0, что соответствует нормам IEC 60947-7-1. Обеспечивает электроизоляцию и противопожарную безопасность. Соответствует требованиям ГОСТ Р 50030.5.5 и рекомендован к применению в проектировании промышленных систем. Цветовое исполнение (серый) не влияет на электрические параметры - служит лишь для визуального различения цепей.

Преимущества

• Высокая надёжность соединения благодаря винтовому зажиму - не требует специальных инструментов;
• Устойчивость к вибрациям и перепадам температур - идеально для промышленных условий;
• Компактность - 12 мм ширины позволяют размещать больше клемм в ограниченном пространстве;
• Долгий срок службы - 15 лет без обслуживания;
• Поддержка широкого диапазона сечений - одна модель заменяет несколько аналогов.

Ограничения применения

• Не предназначен для многожильных проводов без наконечника - необходимо использовать обжимные наконечники для надёжного контакта;
• Запрещено использование вне закрытых электрощитов - не имеет степени защиты IP и не защищён от внешнего воздействия;
• Требует обязательной установки торцевой пластины - без неё невозможно соблюдение норм электробезопасности;
• Не подходит для частого демонтажа - многократные затяжки снижают надёжность контакта;
• Не применяется в цепях выше 800 В - превышение напряжения вызывает пробой изоляции.

Примеры использования

• Подключение входных фазных проводов в распределительном щите промышленного оборудования;
• Объединение нулевых проводников в группе автоматов;
• Фиксация защитного провода PE в щитах с заземлением;
• Сборка цепей управления на станках с частотным преобразователем;
• Разводка питания в системах автономного освещения и сигнализации.

Практические советы

• Перед установкой всегда зачищайте провод до металлического блеска - оксиды снижают проводимость;
• Для многожильных проводов используйте обжимные наконечники типа НШВИ - они предотвращают заплетание жил и обеспечивают равномерное давление;
• Проверяйте момент затяжки винта: он должен быть достаточно плотным, чтобы провод не выскакивал, но не перетянутым - это повредит контактную пластину;
• Устанавливайте клемму с учётом направления прокладки проводов - сбоку расположенные контакты лучше всего подходят для линейной маршрутизации;
• Обязательно используйте торцевую пластину - даже если кажется, что рядом ничего нет. Это правило безопасности;
• Выбирайте цвет клеммы по функции: серый - универсальный, синий - N, жёлто-зелёный - PE. Так легче диагностировать цепи.
