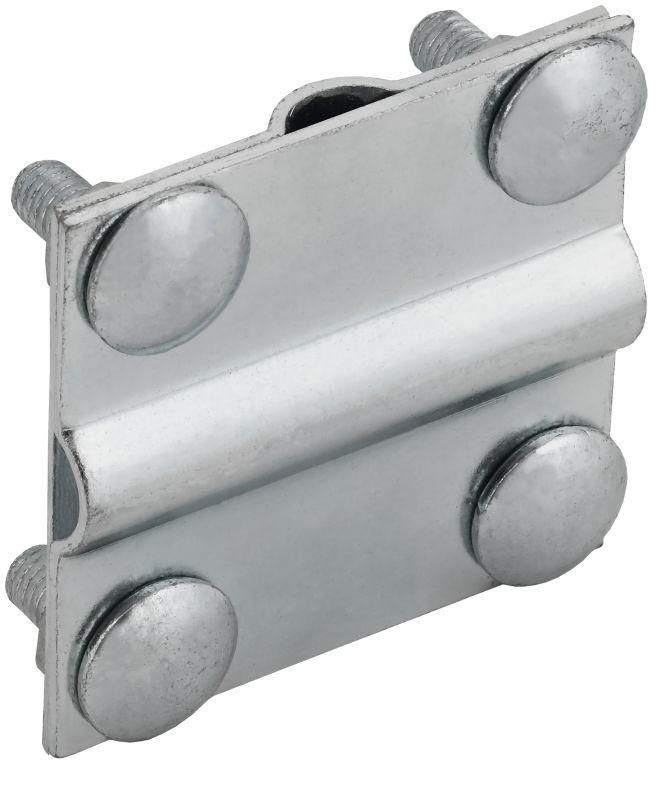

Зажим крестообразный полоса/пруток-полоса/пруток 40/12мм оцинкованная сталь IEK - ZCC13-11-1-12-40

Зажим крестообразный полоса/пруток 40/12 мм из оцинкованной стали (артикул zcc13-11-1-12-40, бренд IEK) предназначен для надёжного механического соединения плоских и круглых проводников под углом 90°. Простой, прочный и устойчивый к коррозии элемент используется там, где требуется фиксация без сварки или болтов.

Назначение и область применения

Зажим крестообразный полоса/пруток 40/12 мм применяется для создания перекрёстных соединений между плоскими (полосами) и круглыми (прутками, жилами) проводниками. Подходит для сборки заземляющих контуров, крепления шин, монтажа токоведущих частей на промышленном оборудовании, в распределительных устройствах и на объектах энергетики.

Технические характеристики

• Максимальная ширина зажима для плоского проводника: 40 мм
• Диаметр зажима для круглого проводника: 12 мм (минимальный и максимальный одинаковы - подходит только проводники точно 12 мм)
• Материал корпуса: сталь
• Защитное покрытие: оцинкованная сталь (гальваническое цинкование)
• Тип проводников: круглые и плоские

Совместимость и монтаж

Зажим совмещает два типа проводников: одна часть фиксирует плоскую полосу шириной до 40 мм, другая - круглый проводник диаметром 12 мм. Для установки необходимо:

• Разместить плоский проводник в пазу зажима
• Вставить круглый проводник в отверстие перпендикулярно
• Затянуть болт до плотного контакта - не переусердствовать, чтобы не деформировать металл

Посадочные размеры строго соответствуют заявленным - не подходят провода меньше или больше 12 мм. Убедитесь, что толщина полосы не превышает допустимую ширину зажима.

Безопасность и стандарты

Зажим изготовлен из стали с гальваническим цинкованием, что обеспечивает защиту от коррозии в условиях повышенной влажности. Соответствует требованиям к механической прочности и электрической проводимости для заземляющих систем. Сертификация по ГОСТ и IEC не указана - применение рекомендовано в рамках внутренних норм предприятия.

Преимущества

• Универсальное сочетание типов проводников - одно устройство заменяет два отдельных крепления
• Высокая механическая прочность благодаря стальному корпусу
• Цинковое покрытие защищает от ржавчины в помещениях с высокой влажностью
• Не требует сварки - монтаж выполняется вручную с помощью гаечного ключа

Ограничения применения

• Подходит только для проводников строго 12 мм в диаметре - не работает с 10 мм или 14 мм
• Не предназначена для токов выше средней нагрузки - не использовать как основной токоведущий элемент в силовых цепях
• Не рассчитана на постоянные вибрации - возможна потеря контакта при длительной динамической нагрузке
• Не подходит для наружной установки без дополнительной защиты от осадков и химически активной среды

Примеры использования

• Фиксация медной полосы 40×5 мм к стальной арматуре 12 мм в заземляющем контуре промзоны
• Соединение шины PE с вертикальным заземлителем в распределительном щите
• Крепление токоведущего проводника к раме оборудования в цехе с контролируемой влажностью

Практические советы

• Перед монтажом проверьте точный диаметр круглого проводника - даже 0,5 мм отличия могут помешать плотному контакту
• Полосу лучше предварительно выровнять - искривлённый проводник снижает площадь контакта
• После затяжки проверьте контакт: попробуйте слегка потрясти проводники - они должны быть неподвижны
• Для долговечности в агрессивных средах дополнительно смажьте место соединения антикоррозийной пастой
• Артикул zcc13-11-1-12-40 от IEK - единственный вариант в линейке с такими размерами; аналоги других брендов имеют другие посадочные размеры
