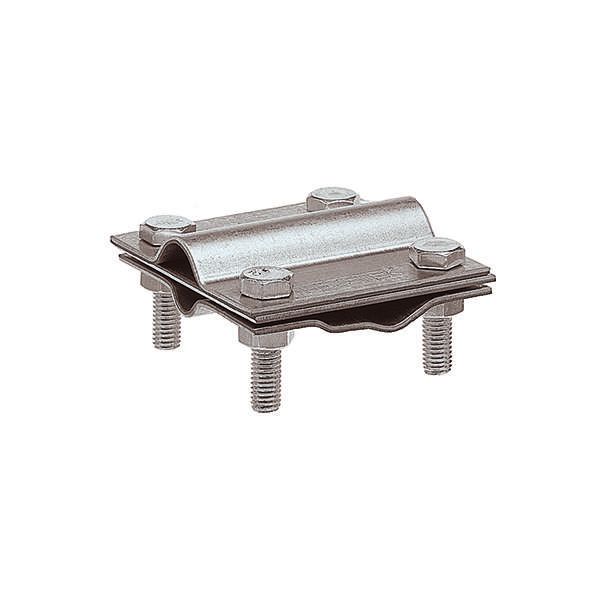

Зажим заземления стержень-полоса/пруток крестообразный, оцинкованный Ezetek 90540

Зажим заземления стержень-полоса/пруток крестообразный оцинкованный EZETEK 90540 предназначен для надёжного соединения вертикального заземляющего электрода (стержня или прутка) с горизонтальной заземляющей шиной (полосой). Применяется в системах молниезащиты и глубинного заземления на объектах промышленного и жилищного строительства.

Назначение и область применения

Этот зажим используется для создания электрического контакта между вертикальным заземлителем (например, стальным прутком Ø16–20 мм) и горизонтальной заземляющей полосой (обычно 40×4 мм или аналогичной). Он обеспечивает постоянную проводимость тока утечки или грозового разряда от заземляющего электрода к контуру. Подходит для установки в грунте, на фундаментах, возле опор ЛЭП, на промышленных площадках и в энергообъектах.

Технические характеристики

• Материал: оцинкованная сталь - защищает от коррозии в агрессивной среде
• Форма: крестообразная - позволяет закрепить стержень перпендикулярно полосе
• Рассчитан на стержни диаметром до 20 мм
• Подходит для полос шириной до 40 мм
• Не требует сварки - механическое соединение болтовым креплением

Совместимость и монтаж

Зажим EZETEK 90540 совместим с любыми стальными заземляющими элементами того же класса прочности. Для монтажа:

• Уложите горизонтальную полосу на подготовленное основание
• Вставьте вертикальный стержень в центральное отверстие крестовины
• Закрепите стержень и полосу двумя болтами через боковые пластины
• Затяните болты моментом, достаточным для плотного контакта - без деформации металла
• После монтажа проверьте контакт тестером сопротивления

Обязательно используйте изолирующие прокладки при монтаже на бетонные поверхности, чтобы предотвратить электрохимическую коррозию.

Преимущества

• Оцинкованное покрытие увеличивает срок службы в условиях повышенной влажности
• Крестообразная форма гарантирует равномерное распределение нагрузки и устойчивость к вырыванию
• Отсутствие сварки снижает время монтажа и исключает риск повреждения покрытия
• Простая сборка - не требует специального оборудования

Ограничения применения

• Не применяется для медных или алюминиевых заземлителей - материал несовместим, возможна гальванопара
• Не рекомендован для мест с частыми химическими загрязнениями почвы (например, рядом с АЗС или промзонами с кислотными стоками)
• Не предназначен для работы в качестве самостоятельного заземлителя - только как соединительный элемент
• Избыточная затяжка болтов может вызвать трещины в оцинковке - соблюдайте усилие

Примеры использования

• Подключение стальных заземляющих стержней к полосе контура вокруг промышленного цеха
• Соединение вертикального заземлителя с горизонтальной шиной у входа в подстанцию
• Монтаж системы молниезащиты на крыше здания с использованием стержневых электродов
• Установка вблизи трубопроводов, где требуется надёжный контакт без сварки

Практические советы

• Перед монтажом очистите поверхности стержня и полосы от ржавчины и масла - это повысит проводимость
• Проверяйте посадочный диаметр стержня перед покупкой - EZETEK 90540 рассчитан на Ø16–20 мм
• После завершения работ засыпьте место монтажа глиной или песком - это улучшает контакт с грунтом
• При работе в районах с высокой коррозионной активностью дополнительно смажьте болтовые соединения антикоррозийной пастой
• Не заменяйте оригинальные болты на самодельные - они должны соответствовать по классу прочности и размеру
