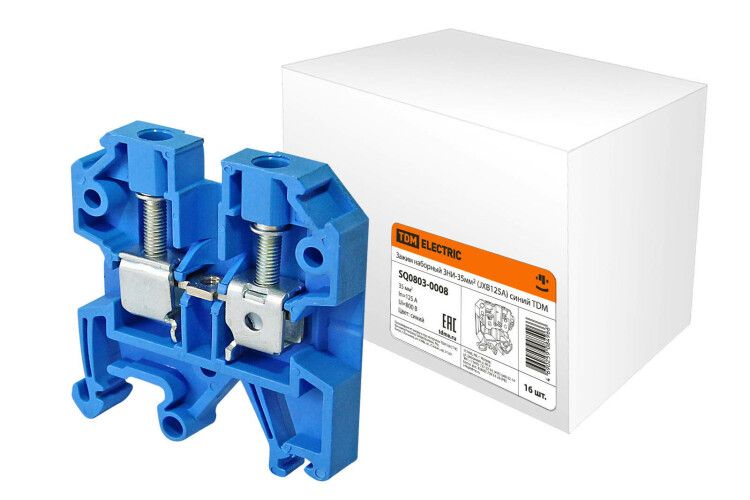

Зажим наборный ЗНИ-35мм2 (JXB125А) синий | SQ0803-0008 TDM

Зажим наборный ЗНИ-35мм2 (JXB125А) синий - это компактное устройство для надежного и удобного подключения силовых проводников сечением до 35 мм2 в распределительных щитах и технологических шкафах. Разработан для работы в составе систем на базе DIN-рейки, обеспечивает стабильное электрическое соединение при токе до 125 А и напряжении до 600 В.

Назначение и область применения

Зажим наборный ЗНИ-35мм2 (JXB125А) синий предназначен для безопасного подключения фазных, нулевых и защитных проводников в электрических щитах, распределительных устройствах и технологическом оборудовании. Подходит для использования в промышленных автоматизированных системах, на конвейерах, в панелях управления, вентиляционных и насосных станциях. Обеспечивает коммутирование одиночных и многожильных проводов без необходимости использования дополнительных переходников.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 600 В
• Сечение подключаемых проводов: 16–35 мм2 (как для жестких, так и для гибких проводников)
• Тип соединения: винтовое (оба контакта)
• Количество полюсов: 1
• Количество зажимов на уровне: 2
• Размер модуля: 15 мм
• Высота при минимальной установке: 59 мм
• Положение подключения: боковое
• Рабочая температура: от –30 C до +40 C
• Материал корпуса: термопласт (PA66, класс горючести V0 по UL94)
• Токоведущая пластина: латунь с гальваническим покрытием
• Прижимные колодки: никелированная сталь
• Способ монтажа: DIN-рейка (Ω-профиль) / G-рейка (G-профиль)
• Тип разделения: слайдер (скольжение между уровнями)
• Имеются внутренние перемычки между контактами одного уровня
• Требует установки торцевой пластины
• Цвет: синий
• Кодирование: горизонтальное и вертикальное
• Питание индикации дефекта: AC/DC

Совместимость и монтаж

Зажим наборный ЗНИ-35мм2 (JXB125А) синий монтируется на стандартную DIN-рейку типа C (Ω-профиль) или G-рейку. Для правильной установки требуется использовать торцевую пластину - она предотвращает случайное выскальзывание и обеспечивает механическую стабильность всей группы. Каждый элемент занимает один модуль (15 мм), что позволяет плотно упаковать несколько зажимов в ограниченном пространстве. Соединение проводов осуществляется через два винтовых зажима: каждый зажим принимает провод сечением 16–35 мм2. Для демонтажа достаточно открутить винт и аккуратно вытянуть провод - система не требует специального инструмента.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида PA66 с классом воспламеняемости V0 по UL94 - материал не поддерживает горение и не распространяет пламя. Гальваническое покрытие латунной токоведущей пластины защищает от окисления и снижает переходное сопротивление. Все материалы соответствуют требованиям безопасности для промышленного электрооборудования. Индикация дефекта работает от переменного и постоянного тока, что делает её совместимой с широким спектром систем контроля.

Преимущества

• HEX-винты обеспечивают равномерное прижатие провода при меньших усилиях - снижают риск перетянуть или повредить жилу.
• Центральные перемычки позволяют легко формировать блоки распределения без внешних перемыкающих шин.
• Устройство не деформирует проводник при затяжке - сохраняется целостность многожильных жил.
• Компактный размер (15 мм на модуль) оптимизирует использование места в щите.
• Поддержка всех типов проводов: жесткий, гибкий, с наконечником и без него - универсальность в работе.
• Синий цвет корпуса упрощает визуальное отличие от других зажимов в комплексной сборке.

Ограничения применения

• Не предназначено для подключения проводов меньше 16 мм2 - попытки вставить более тонкие жилы приведут к плохому контакту.
• Обязательно требует установки торцевой пластины; без неё возможно выпадение из рейки при вибрации.
• Работает только в диапазоне температур от –30 C до +40 C - не подходит для экстремально холодных или нагреваемых сред вне этого интервала.
• Не имеет встроенной защиты от перегрузки или короткого замыкания - применяется только как коммутационный элемент в сочетании с автоматическими выключателями или предохранителями.

Примеры использования

• Распределение фазы в щите управления станком с несколькими двигателями.
• Сборка нулевой шины в промышленном щите с большим числом потребителей.
• Подключение защитного проводника PE к группе оборудования на конвейере.
• Формирование блока распределения в панели HVAC с использованием нескольких ЗНИ-35мм2 (JXB125А) синих в ряд.

Практические советы

• Перед монтажом проверьте, чтобы сечение провода входило в допустимые пределы (16–35 мм2); слишком тонкий провод не будет надежно зажат, слишком толстый - не войдет.
• Используйте отвертку с подходящим наконечником для HEX-винтов - это исключит проскальзывание и повреждение головки.
• При сборке нескольких зажимов в одну группу всегда устанавливайте торцевую пластину на обоих концах блока.
• При подключении гибких проводов рекомендуется использовать наконечники - они улучшают контакт и продлевают срок службы.
• ЗНИ-35мм2 (JXB125А) синий выпускается в упаковках по 16 штук - для крупных проектов закупайте сразу несколько упаковок, чтобы избежать задержек.
