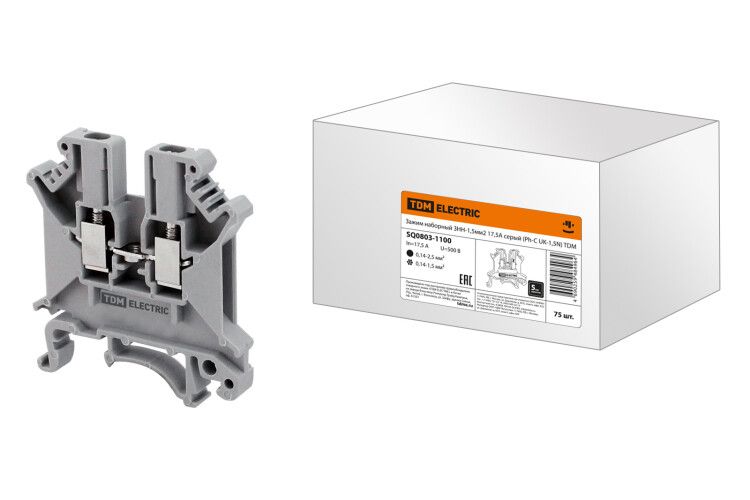

Зажим наборный ЗНН-1,5мм2 17,5А серый (Ph-C UK-1,5N) | SQ0803-1100 TDM

Зажим наборный ЗНН-1,5мм2 17,5А серый (Ph-C UK-1,5N) от TDM ELECTRIC - надёжное соединение для проводов до 1,5 мм2 в распределительных устройствах и технологическом оборудовании. Простой, компактный и безопасный элемент для сборки щитов и модульных систем.

Назначение и область применения

Зажим наборный ЗНН-1,5мм2 17,5А серый (Ph-C UK-1,5N) используется для создания разъёмных электрических соединений между проводами в НКУ (низковольтных коммутационных устройствах). Подходит для установки в силовые и управляющие цепи внутри шкафов управления, автоматических выключателей, контакторов и других компонентов технологического оборудования. Часто применяется там, где требуется быстрая замена или переподключение проводов без пайки.

Технические характеристики

• Сечение провода: до 1,5 мм2
• Номинальный ток: 17,5 А
• Материал корпуса: негорючий полиамид PA6.6
• Токоведущая часть: латунь с гальваническим покрытием
• Прижимной винт: стальной
• Цвет: серый
• Форма: однополюсный, наборный (для монтажа на DIN-рейку)

Совместимость и монтаж

Зажим наборный ЗНН-1,5мм2 17,5А серый (Ph-C UK-1,5N) совместим с DIN-рейкой типа TS35/7,5 и TS35/15. Устанавливается путём защёлкивания на рейку - фиксация механическая, без инструментов. Для подключения провода ослабьте винт, вставьте жилу (без зачистки изоляции - можно использовать провод с предварительно обрезанной изоляцией), затем затяните винт усилием около 0,4–0,5 Нм. Не допускается использование многожильных проводов без наконечника - рекомендуется применять кабельные наконечники типа ШИ-1,5.

Безопасность и стандарты

Корпус изготовлен из самозатухающего материала PA6.6, соответствует требованиям UL94 V-0 по классификации горючести. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям при установленном положении на рейке. Соответствует общим нормам безопасности для компонентов НКУ, однако не имеет явного указания на соответствие ГОСТ или IEC - проверяйте соответствие в проектной документации.

Преимущества

• Высокая термическая стойкость корпуса - работает при температуре до +120 C
• Латунная токоведущая пластина с покрытием снижает окисление и повышает долговечность контакта
• Стальные винты обеспечивают прочную фиксацию даже при вибрациях
• Компактный размер позволяет плотно укладывать несколько зажимов на одной рейке
• Серый цвет улучшает визуальное отличие от других элементов в щите

Ограничения применения

• Не предназначен для работы с проводами более 1,5 мм2 - риск перегрева и потери контакта
• Не рассчитан на постоянное погружение в жидкости или высокую влажность - не имеет защиты IP
• Не подходит для переменного тока выше 1000 В - только для низковольтных сетей до 500 В
• Не следует использовать в средах с агрессивными химическими веществами - материал PA6.6 чувствителен к некоторым растворителям

Примеры использования

• Распределительные щиты на заводах - соединение входящих и выходящих кабелей питания
• Панели управления станками - подключение датчиков, реле, кнопочных постов
• Автоматические системы освещения - группировка фазных проводов перед выключателями
• Системы теплоснабжения - подсоединение терморегуляторов и исполнительных механизмов

Практические советы

• Перед монтажом всегда проверяйте сечение провода - превышение 1,5 мм2 недопустимо
• Для многожильных проводов используйте наконечники - это исключит обрыв жил и улучшит контакт
• Не перетягивайте винт - избыточное усилие деформирует латунную пластину
• При сборке щита располагайте зажимы так, чтобы они не закрывали друг друга - удобство обслуживания важнее экономии места
• Зажим наборный ЗНН-1,5мм2 17,5А серый (Ph-C UK-1,5N) от TDM ELECTRIC лучше всего сочетается с другими компонентами серии Ph-C - для единообразия и совместимости
