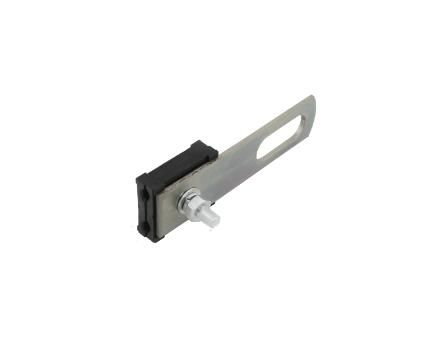

Зажим универсальный PA-2x(10-50) - 13130 ИНСТАЛЛ

Зажим натяжной универсальный 2х(10-50) от бренда Инсталл (артикул 13130) предназначен для надёжного крепления проводов СИП-4 в линиях электропередачи - как на основных трассах, так и на ответвлениях к зданиям. Конструкция обеспечивает удержание при высокой механической нагрузке и работает в экстремальных климатических условиях.

Назначение и область применения

Зажим натяжной универсальный 2х(10-50) используется для фиксации самонесущего изолированного провода (СИП-4) в двух режимах:

• Натяжной режим - когда провод испытывает растягивающие усилия, например, между опорами ЛЭП;
• Поддерживающий режим - при повороте плашек на 90°, чтобы зафиксировать провод на угловых участках или при вводе в здание без значительного натяжения.

Применяется в воздушных линиях электропередачи напряжением до 1000 В, включая ответвления от магистралей к жилым и промышленным объектам.

Технические характеристики

• Сечение проводника: 10–50 кв.мм - подходит для всех распространённых типов СИП-4;
• Материал: металлические элементы - оцинкованная сталь; вставки - стеклоармированный полиамид (высокопрочная композитная пластмасса);
• Количество жил: 2 - позволяет одновременно закрепить два провода (например, фазу и ноль);
• Максимальная разрушающая нагрузка: 10 кН - предел, при котором зажим теряет целостность;
• Предельная нагрузка: 12 кН - максимальная допустимая нагрузка при длительной эксплуатации (не следует превышать!);
• Напряжение: 1000 В - рассчитан на использование в сетях до 1 кВ;
• Диапазон рабочих температур: от –60 C до +50 C - выдерживает суровые зимы и жару;
• Защита от УФ: материал вставок устойчив к солнечному излучению, не хрупнет и не трескается под прямыми лучами.

Совместимость и монтаж

Зажим совместим с проводами СИП-4, имеющими сечение от 10 до 50 кв.мм. Монтаж выполняется стационарно - на опорах, кронштейнах или других несущих конструкциях.

Не требует специального инструмента: затяжка осуществляется гаечными ключами. Перед установкой проверьте соответствие диаметра провода внутреннему каналу зажима - перегрузка или недогрузка снижают надёжность крепления.

При использовании в поддерживающем режиме обязательно поверните плашки на 90° относительно оси провода - иначе зажим будет работать в непредназначенном режиме.

Безопасность и стандарты

• Соответствует требованиям СТО ПАО «Россети»;
• Обозначение по СТО 34.01-2.2-001: ЗУС-2х25 - официально принятый стандарт для таких изделий;
• Имеет сертификат соответствия - подтверждает безопасность и соответствие нормам РФ.

Преимущества

• Двухкомпонентная конструкция - металл отвечает за прочность, композит - за электроизоляцию и долговечность;
• Высокая устойчивость к внешним факторам: холоду, жаре, УФ-излучению, влаге и перепадам температур;
• Оцинкованная сталь предотвращает коррозию даже в агрессивной среде (промышленные зоны, побережья);
• Позволяет заменить несколько одиночных зажимов одним устройством - экономит время и материалы при монтаже.

Ограничения применения

• Не применяется для проводов с сечением менее 10 кв.мм или более 50 кв.мм - возможен проскальзывание или разрушение;
• Не предназначена для мобильных или вибрационных систем - только стационарная установка;
• Не использовать в качестве токоотвода или заземляющего устройства - не рассчитана на прохождение тока через себя;
• Предельная нагрузка 12 кН - превышение вызывает деформацию и риск аварийного отказа.

Примеры использования

• Крепление СИП-4 между двумя столбами ЛЭП в сельской местности;
• Фиксация ввода в частный дом с сохранением натяжения;
• Переход с одной стороны улицы на другую - угол 90° с применением поддерживающего режима;
• Анкерные точки на ответвлениях к многоэтажкам или производственным цехам.

Практические советы

• Перед монтажом протестируйте зажим на свободном проводе - убедитесь, что он плотно фиксирует нужное сечение без люфта;
• При установке на угловых участках всегда используйте поддерживающий режим - поворот плашек обязателен;
• Не затягивайте слишком сильно - достаточно равномерного усилия, чтобы провод не проскальзывал;
• Проверяйте состояние зажима после первых 3–6 месяцев эксплуатации - особенно в регионах с сильными ветрами или гололёдом;
• Зажим натяжной универсальный 2х(10-50) от Инсталл (13130) можно комбинировать с другими элементами системы СИП - он стандартизован и совместим с большинством крепёжных решений Россетей.
