Зажим 61 073 NTC-JC-Y731M |61073 |Navigator 20270

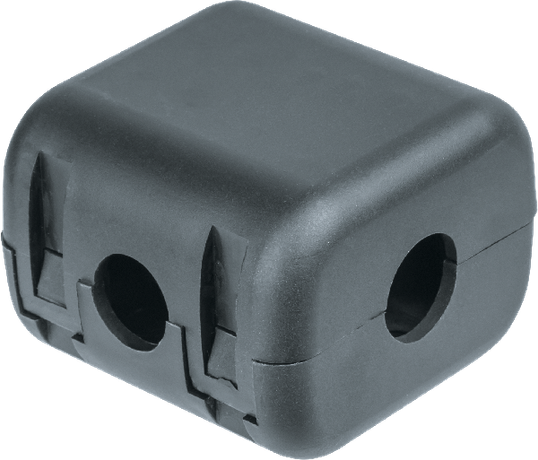

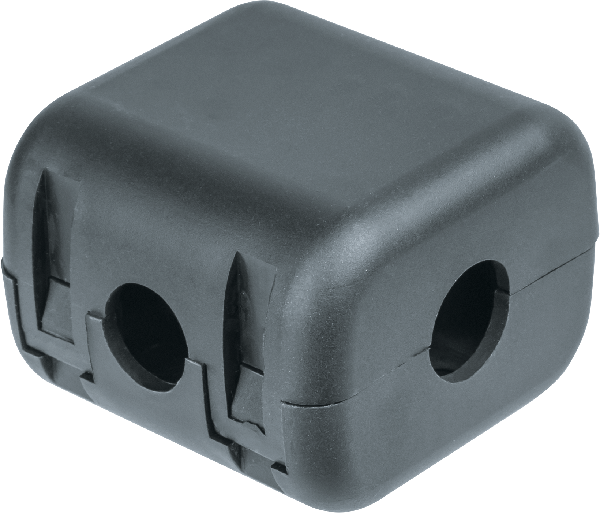

Зажим сжим ответвительный У731 (М4-10/О1.5-10) от бренда Navigator предназначен для безопасного и надёжного ответвления кабеля от магистральной линии без нарушения целостности основного провода. Этот зажим применяется в распределительных сетях напряжением до 690 В, особенно там, где важна скорость монтажа и долговечность соединения.

Назначение и область применения

Зажим сжим ответвительный У731 (М4-10/О1.5-10) используется для создания ответвлений от магистральных силовых кабелей и проводов без их перерезания. Подходит для работы в распределительных щитах, на опорах ЛЭП, в кабельных трассах и на промышленном оборудовании. Применяется в системах с медными и алюминиевыми проводниками сечением до 10 мм2. Назначен для постоянного соединения в условиях повышенной нагрузки и длительной эксплуатации.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 600 А
• Сечение жилы: до 10 мм2 (для магистрального и ответвительного провода)
• Материал проводника: медь, алюминий
• Материал корпуса: оцинкованная сталь
• Материал изоляции: ударопрочный пластик, самозатухающий
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Рабочая температура: от –40 C до +85 C
• Частота: 50 Гц
• Количество контактов: один (одностороннее ответвление)
• Цвет: черный
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Зажим сжим ответвительный У731 (М4-10/О1.5-10) устанавливается на кабель методом зажима - без демонтажа линии. Для монтажа:

• Подготовьте участок магистрального провода - зачистите изоляцию на 15–20 мм;
• Установите зажим так, чтобы контактная пластина плотно прилегала к жиле;
• Затяните винт моментом, соответствующим рекомендациям производителя (не переусердствуйте - риск повреждения жилы);
• Подключите ответвительную жилу к тому же винту - она фиксируется совместно с магистральным проводом;
• Не допускается использование с проводами большего сечения - максимальное 10 мм2.

Зажим совместим с одножильными и многожильными проводами из меди и алюминия. Не используйте с гибкими проводами типа ПВ-3 без предварительной оконцовки наконечниками.

Безопасность и стандарты

Зажим сжим ответвительный У731 (М4-10/О1.5-10) соответствует требованиям ГОСТ 31195.2.1. Конструкция обеспечивает электроизоляцию и термическую стойкость при работе под нагрузкой. Пластиковая изоляция не поддерживает горение, что снижает риск распространения пламени. Серия NTC-JC прошла испытания на нагрев и механическую прочность в соответствии с международными нормами для ответвительных устройств.

Преимущества

• Не требует разрезания магистрального провода - сохраняет целостность линии и снижает риск аварий;
• Высокая токовая нагрузка (600 А) позволяет применять в мощных распределительных системах;
• Оцинкованная сталь обеспечивает антикоррозийную стойкость даже во влажной среде;
• Ударопрочный пластик выдерживает механические воздействия при монтаже и эксплуатации;
• Долгий срок службы - гарантия 5 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не предназначен для установки в открытых наружных условиях - степень защиты IP20 не защищает от влаги и пыли;
• Не использовать в местах с частыми вибрациями без дополнительной фиксации;
• Запрещено применять с проводами сечением более 10 мм2 - возможен перегрев и выход из строя;
• Не подходит для многократного демонтажа - после затяжки винта соединение считается постоянным;
• Не рекомендуется для цепей переменного тока выше 50 Гц - работает только на промышленной частоте.

Примеры использования

• Ответвление питания от главного кабеля к автоматическому выключателю в распределительном щите;
• Подключение освещения к магистральному кабелю на промышленной площадке;
• Добавление нового оборудования к существующей линии без остановки производства;
• Монтаж в кабельных каналах и шахтах внутри зданий с контролируемой средой.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 10 мм2 максимум; если жила меньше - используйте подходящий зажим другой модели;
• При использовании алюминиевых проводов - обязательно нанесите антиоксидантную пасту на контактную поверхность перед затяжкой;
• Не закручивайте винт слишком сильно - это может деформировать алюминиевую жилу и вызвать увеличение переходного сопротивления;
• Проверяйте герметичность и качество соединения через 1–2 месяца после монтажа - особенно в условиях высокой влажности;
• Зажим сжим ответвительный У731 (М4-10/О1.5-10) от Navigator - часть серии NTC-JC, поэтому замена аналогичными изделиями этой серии будет гарантировать совместимость.
