Зажим прокалывающий ответвительный P1X-95 (6-95/1,5-10) рознич. упак. (1шт.) (320/5760) | Б0036706 ЭРА

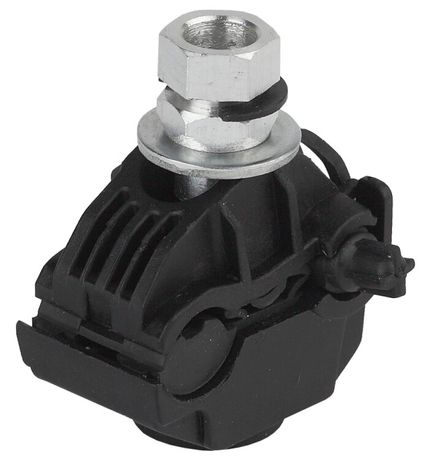

Зажим прокалывающий ответвительный P1X-95 (6-95/1,5-10) от ЭРА предназначен для надёжного и герметичного ответвления проводов СИП без снятия изоляции. Подходит для монтажа на воздушных линиях электропередач, обеспечивает соединение медных и алюминиевых проводов сечением от 1,5 до 95 мм2.

Назначение и область применения

Зажим P1X-95 используется для создания ответвлений от основной магистрали СИП - например, для подключения домов, осветительных сетей или оборудования. Применяется в условиях открытой прокладки на опорах ЛЭП. Подходит для соединения фазных и нулевых проводов, включая абонентские линии. Благодаря технологии прокалывания изоляции, не требует зачистки проводов перед установкой.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение магистрального провода: 6–95 мм2
• Сечение ответвительного провода: 1,5–10 мм2
• Тип соединения: винтовое/болтовое с прокалыванием изоляции (IPC)
• Материал корпуса: стеклоармированный полиамид
• Рабочая температура: от –60 C до +50 C
• Защита от УФ-излучения: да
• Цвет: чёрный
• Количество жил: 2 (для двухпроводного ответвления)
• Изоляция: полностью изолированный зажим

Совместимость и монтаж

Зажим совместим с алюминиевыми и медными проводниками, в том числе с СИП. Монтаж выполняется на опорах ЛЭП открытым способом. Для установки достаточно закрутить болт до момента срыва головки алюминиевой гайки - это гарантирует правильный момент затяжки без необходимости использовать динамометрический ключ. Диаметр посадочного места соответствует типовым опорным элементам для СИП. После монтажа зажим остаётся герметичным благодаря плотному контакту через прокалывание изоляции.

Безопасность и стандарты

Зажим P1X-95 соответствует требованиям к электроустановкам для напряжения до 1000 В. Конструкция исключает риск доступа к токоведущим частям после установки. Материал корпуса - самозатухающий полиамид, устойчив к возгоранию. Защита IP68 не указана, однако герметичность достигается за счёт механического прокалывания и уплотнения, что достаточна для внешней среды.

Преимущества

• Не требуется снимать изоляцию с проводов - снижает время монтажа и риск повреждения жил
• Автоматический контроль усилия затяжки через срывную гайку - исключает перегрузку и недотяг
• Устойчив к ультрафиолету и экстремальным температурам - долговечен в открытом воздухе
• Герметичная конструкция предотвращает попадание влаги и окисление контакта
• Поддерживает смешанные материалы: алюминий и медь

Ограничения применения

• Не применяется для подземной прокладки или внутри помещений - предназначен только для открытых ЛЭП
• Не рекомендован для многожильных проводов сечением менее 1,5 мм2 - возможен плохой контакт
• Не подходит для высоковолновых нагрузок или импульсных токов - рассчитан на постоянный и переменный ток 50 Гц
• Максимальное сечение магистрали - 95 мм2; для больших проводов нужен другой тип зажима

Примеры использования

• Подключение дома к линии СИП 16 мм2 через ответвление 4 мм2
• Присоединение осветительной сети к распределительному столбу
• Ответвление нулевого провода от трёхфазной линии
• Обустройство временных энергообеспечений на объектах с использованием СИП

Практические советы

• Перед монтажом проверьте соответствие сечения проводов: магистраль должна быть в диапазоне 6–95 мм2, ответвление - 1,5–10 мм2
• Не используйте зажим на проводах с повреждённой изоляцией - он не компенсирует дефекты
• При установке на вертикальных участках убедитесь, что зажим закреплён так, чтобы не испытывал механической нагрузки от веса провода
• Проверяйте целостность срывной гайки после монтажа - её отлом говорит о завершении правильной затяжки
• Для длительной эксплуатации в районах с повышенной запылённостью или солёным воздухом периодически осматривайте зажим на предмет коррозии контактов
