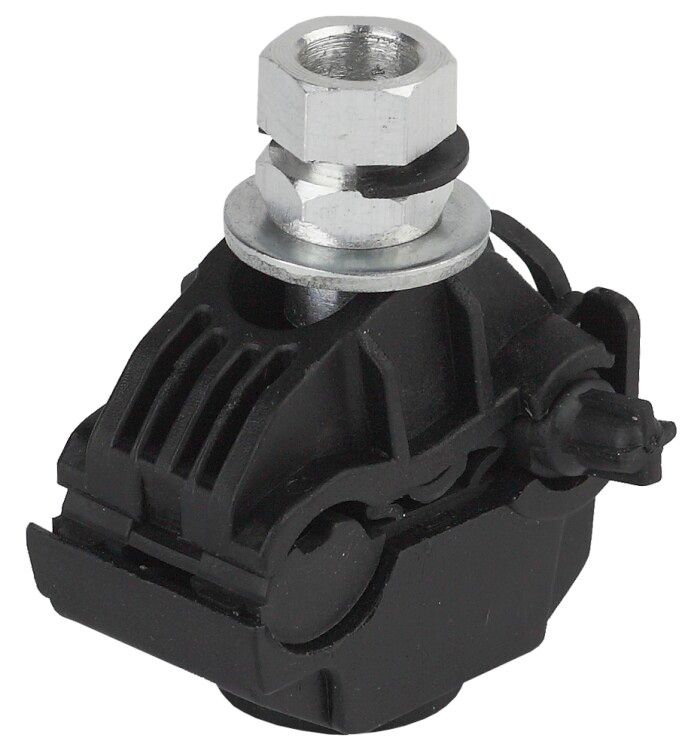

Зажим прокалывающий ответвительный P1X-95 (6-95/1.5-10) УХЛ1 (20/320/3840) ЭРА Б0029906

Зажим прокалывающий ответвительный P1X-95 (6-95/1,5-10) (20/320/3840) ЭРА - надёжное решение для быстрого и герметичного ответвления проводов в воздушных линиях СИП без нарушения основной трассы. Применяется в энергетике, ЖКХ и на объектах с открытой прокладкой кабелей.

Назначение и область применения

Зажим P1X-95 предназначен для создания ответвлений от магистральных линий СИП без демонтажа изоляции. Подходит для подключения абонентских проводов к фазным и нулевым жилам, включая осветительные сети. Используется при реконструкции ЛЭП, подключении новых потребителей и модернизации старых сетей. Работает в условиях открытой прокладки - не требует закрытых распределительных щитов.

Технические характеристики

• Номинальное сечение: 6–95 мм2 для магистрального провода, 1,5–10 мм2 для ответвления
• Номинальное напряжение: 1 кВ
• Материал проводников: совместим с алюминием и медью (в том числе комбинированная пара - алюминиевый СИП и медный ответвление)
• Материал корпуса: стеклоармированный полиамид - прочный, устойчивый к механическим нагрузкам и перепадам температур
• Рабочий температурный диапазон: от –60 C до +50 C
• Устойчивость к УФ-излучению: да - не выгорает на солнце
• Цвет: чёрный
• Количество жил: два - одна для магистрали, вторая для ответвления
• Тип подключения: прокалывание изоляции через винтовые контакты, без зачистки
• Тип канала: открытый - доступ к контактам возможен после установки
• Способ монтажа: открытый - монтируется на опорах, стенах, столбах
• Защитное покрытие: отсутствует - материал сам по себе устойчив к коррозии

Совместимость и монтаж

Зажим P1X-95 ЭРА совместим с любыми типами СИП, включая СИП-1, СИП-2, СИП-4. Монтаж выполняется вручную: зажим фиксируют на магистральном проводе, затягивают винт до момента срыва головки - это гарантирует правильный момент усилия без необходимости использовать динамометрический ключ. Ответвление заводится во второй канал и зажимается аналогично. Оба канала работают автономно - можно подключать одновременно фазу и ноль. Для надёжности рекомендуется проверять плотность фиксации после монтажа - провода не должны шевелиться в каналах.

Безопасность и стандарты

Зажим соответствует требованиям к изолированным соединениям для напряжения до 1 кВ. Герметичная конструкция предотвращает попадание влаги и пыли внутрь контакта. Наличие прокалывающих зубцов обеспечивает надёжный электрический контакт даже при окисленной поверхности алюминиевого провода. Соответствует нормам для эксплуатации в условиях УХЛ1 - рассчитан на работу в холодных регионах России и стран СНГ.

Преимущества

• Не требуется зачищать изоляцию - снижает риск повреждения токоведущей жилы
• Автоматический контроль момента затяжки благодаря срывной гайке - исключает перегрузку и недотяг
• Высокая долговечность материала корпуса - срок службы более 25 лет
• Поддержка смешанных материалов - можно соединять алюминиевую магистраль с медным ответвлением без переходных элементов
• Устойчивость к экстремальным температурам - работает в Арктике и на юге страны

Ограничения применения

• Не применяется для подземных кабельных линий - только для воздушных СИП
• Не допускается использование на проводах с сечением менее 6 мм2 (магистраль) или более 95 мм2
• Не предназначены для многожильных ответвлений - только одно ответвление на канал
• Не следует применять в местах постоянного механического воздействия (например, рядом с движущимися механизмами)
• Не используется в качестве замены соединительной муфте - только для ответвления

Примеры использования

• Подключение домашней электропроводки к линии СИП на фасаде дома
• Добавление нового осветительного контура вдоль уличной линии
• Обустройство временного питания на стройплощадках
• Переход с алюминиевой магистрали на медный кабель внутри помещения
• Реконструкция старых ЛЭП без полного отключения питания

Практические советы

• Выбирайте зажим P1X-95 ЭРА только для проводов с точно подходящими сечениями - отклонение в сторону меньшего значения может вызвать плохой контакт
• Проверьте перед монтажом, что изоляция на магистральном проводе целая - трещины или деформации снижают эффективность прокалывания
• После установки слегка потяните за ответвление - если провод не двигается, соединение выполнено правильно
• Не используйте инструменты для принудительного снятия срывной гайки - она должна отломиться самостоятельно
• Для защиты от внешних факторов (пыль, брызги) можно дополнительно обмотать место соединения термоусадочной трубкой - хотя это не обязательно
