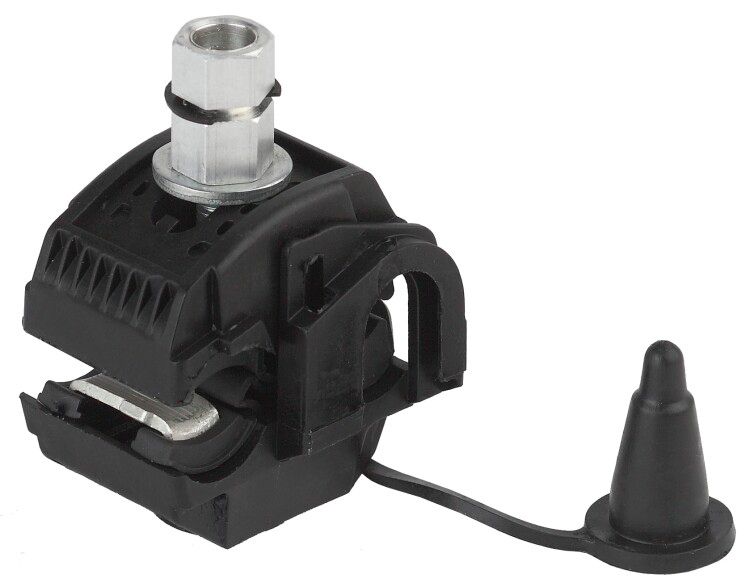

Зажим прокалывающий ответвительный N640 ВЛН/СИП (16-120/6-35) (8/128/2304) | Б0029964 ЭРА

Зажим прокалывающий ответвительный N640 ВЛН/СИП (16-120/6-35) (8/128/2304) от ЭРА предназначен для надёжного и герметичного ответвления проводов СИП и ВЛН без демонтажа изоляции. Применяется в открытых воздушных линиях электропередач напряжением до 1 кВ.

Назначение и область применения

Зажим N640 ВЛН/СИП используется для создания ответвлений от основной магистрали к абонентским линиям — например, для подключения домов, осветительных устройств или оборудования на ЛЭП. Подходит для работы с алюминиевыми проводами СИП и ВЛН. Обеспечивает герметичное соединение без необходимости зачищать изоляцию, что снижает риск коррозии и повышает долговечность контакта.

Технические характеристики

• Сечение ответвляемой жилы: 16–35 мм²
• Сечение магистральной жилы: 16–120 мм²
• Номинальное напряжение: 0,4–1 кВ
• Материал корпуса: стеклоармированный полиамид — прочный, устойчивый к УФ-излучению и перепадам температур
• Материал проводников: алюминий
• Тип соединения: винтовое/болтовое с прокалыванием изоляции
• Количество жил: две — одна для магистрали, одна для ответвления
• Рабочий температурный диапазон: от –60 °C до +50 °C
• Цвет: чёрный
• Защита от внешних воздействий: IP67 (пылевлагозащищённый корпус)

Совместимость и монтаж

Зажим N640 ВЛН/СИП совместим с алюминиевыми проводами СИП и ВЛН указанного сечения. Монтаж выполняется на опорах ЛЭП открытым способом. Для установки:

• Установите зажим на магистральный провод;
• Закрепите ответвление через прокалывающие зубья — они пробивают изоляцию без её удаления;
• Затяните алюминиевую срывную гайку до момента её отлома — это гарантирует нужный момент затяжки без динамометрического ключа.

Не требует специальных инструментов кроме обычного гаечного ключа. Герметизация обеспечивается внутренними уплотнителями и конструкцией корпуса.

Безопасность и стандарты

Зажим соответствует требованиям безопасности для сетей до 1 кВ. Конструкция исключает контакт с токоведущими частями после монтажа. Корпус изготовлен из самозатухающего материала, устойчив к возгоранию. Наличие защиты IP67 обеспечивает безопасную работу в условиях повышенной влажности, дождя и запылённости.

Преимущества

• Герметичность — предотвращает попадание влаги и окисление контактов
• Отсутствие необходимости зачистки изоляции — экономия времени и снижение риска повреждения жилы
• Срывная гайка — точная затяжка без контрольного инструмента
• Устойчивость к УФ-излучению — не выцветает и не хрупнет под солнцем
• Широкий диапазон температур — работает в суровых климатических условиях

Ограничения применения

• Не применяется для медных проводов — только для алюминиевых СИП и ВЛН
• Не рекомендован для подземной прокладки или закрытых каналов — предназначен только для открытого монтажа на опорах
• Не допускается использование при напряжении выше 1 кВ
• Не подходит для многожильных проводов сечением менее 16 мм² или более 120 мм²

Примеры использования

• Подключение дома к распределительному столбу по СИП
• Ответвление питания для уличного освещения от главной линии
• Присоединение абонентского кабеля к магистрали ВЛН в деревне или на дачном участке
• Обустройство временных энергообеспечивающих линий на стройплощадках

Практические советы

• Перед монтажом проверьте соответствие сечения провода — особенно важно для ответвления (16–35 мм²)
• Убедитесь, что магистраль имеет достаточную механическую прочность — зажим нагружает провод
• При установке на высоте используйте страховочные средства — работа происходит на опорах ЛЭП
• Не затягивайте гайку сверх усилия — она должна сломаться автоматически; если не ломается — замените зажим
• Проверяйте плотность посадки после монтажа — корпус должен плотно прилегать к проводу без люфтов
