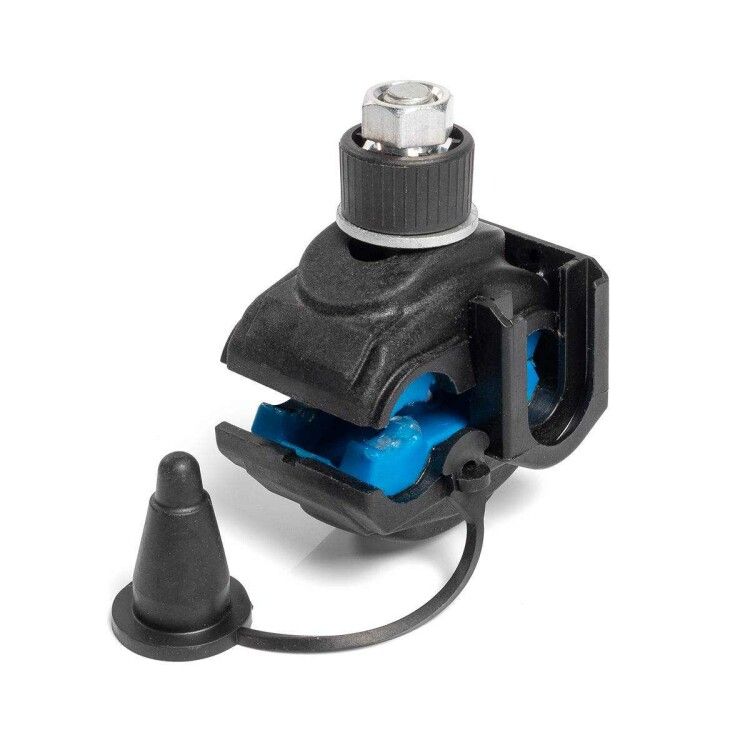

Зажим прокалывающий ответвительный ЗПО 16-150/4-50 - 87396 КВТ

Зажим прокалывающий ответвительный ЗПО 16-150/4-50 КВТ предназначен для безопасного и быстрого ответвления тока от магистральной линии СИП без отключения питания. Этот зажим применяют при подключении абонентских линий, уличного освещения и других точек потребления, где важна скорость монтажа и надёжность контакта. Артикул 87396 соответствует модели от бренда КВТ, известной своей устойчивостью к внешним воздействиям.

Назначение и область применения

Зажим прокалывающий ответвительный ЗПО 16-150/4-50 КВТ используется для создания электрического соединения между магистральным проводником и ответвительной линией без необходимости срезать изоляцию. Подходит для работы на действующих воздушных линиях СИП. Применяется в распределительных сетях 0,4–1 кВ для подключения домов, фонарей, временных объектов и других абонентов. Не требует отключения энергоснабжения при установке.

Технические характеристики

• Поперечное сечение магистрального провода: 16–150 мм2
• Сечение магистрального проводника: 16 мм2 (указано как минимальное рабочее сечение)
• Сечение ответвительного проводника: 4 мм2
• Тип соединения: винтовое с прокалыванием изоляции
• Материал магистрального проводника: алюминий
• Поддерживаемые материалы жил: алюминий и медь
• Тип канала: открытый - позволяет видеть положение провода при монтаже
• Изоляция корпуса: полимер, армированный стекловолокном
• Защитное покрытие: отсутствует - поверхность не имеет антикоррозийного слоя
• Тип изделия: RV001372

Совместимость и монтаж

Зажим прокалывающий ответвительный ЗПО 16-150/4-50 КВТ совместим с магистральными проводами СИП с сечением от 16 до 150 мм2. Ответвление выполняется проводом сечением 4 мм2 - медным или алюминиевым. Для монтажа требуется гаечный ключ подходящего размера. Установка осуществляется путём вставки магистрального провода в канал и затяжки болта с срывной головкой - после достижения нужного момента он автоматически отламывается, предотвращая перегрузку. На конце ответвительного провода установлен резиновый колпачок - его необходимо надеть после прокалывания для защиты конца жилы.

Безопасность и стандарты

Конструкция зажима обеспечивает герметичность соединения и защищает от попадания влаги, пыли и коррозии. Корпус изготовлен из UV-стойкого полимера, что гарантирует долгую работу на открытом воздухе. Однако изделие не сертифицировано по ГОСТ Р 50571 или IEC 60947 - применение допускается в рамках нормативов для ВЛ 0,4–1 кВ, согласно ПУЭ. Не используйте в условиях постоянного механического напряжения или осевой нагрузки на провод.

Преимущества

• Не требует снятия изоляции с магистрального провода - снижает риск повреждений и время работ
• Работает на живой линии - исключает простои при подключении новых потребителей
• Автоматический контроль усилия затяжки через срывную головку болта - минимизирует человеческий фактор
• Герметичная конструкция + резиновый колпачок - обеспечивают длительную службу даже в сыром климате
• Поддерживает два типа металла - можно подключать медные ответвления к алюминиевой магистрали

Ограничения применения

• Не предназначена для многожильных проводов сечением более 4 мм2 - возможен плохой контакт
• Не рекомендовано использовать на проводах с сечением магистрали менее 16 мм2 - риск недостаточного прокалывания
• Не выдерживает осевые нагрузки - ответвительный провод должен быть закреплён отдельно, чтобы не нагружать зажим
• Отсутствие защитного покрытия - при хранении или транспортировке избегайте контакта с агрессивными средами
• Не подходит для высоковольтных линий выше 1 кВ

Примеры использования

• Подключение частного дома к ЛЭП СИП без отключения света
• Установка уличного фонаря на существующей воздушной линии
• Обустройство временного электроснабжения на стройплощадке
• Добавление точки освещения в деревне или на дачном участке
• Переход с алюминиевой магистрали на медный кабель внутри помещения

Практические советы

• Перед монтажом проверьте, что сечение магистрали находится в диапазоне 16–150 мм2 - меньшее сечение не обеспечит надёжного прокалывания
• Используйте только гаечный ключ с указанным моментом затяжки - переусиливать нельзя, даже если кажется, что контакт “слабый”
• После установки обязательно наденьте резиновый колпачок на конец ответвительного провода - это предотвратит окисление и пробой
• Если магистральный провод алюминиевый, убедитесь, что он не деформирован - зажим работает только с целыми, круглыми жилами
• Не используйте этот зажим для ответвлений сечением больше 4 мм2 - выбирайте модель ЗПО 16-150/6-50, если нужны большие токи
