Зажим соединит. 4-х болт. штырь-полоса/прут, штырь Ø16 - полоса 40х4/прут Ø6-16 мм, термодиф. | SQ2401-3122 TDM

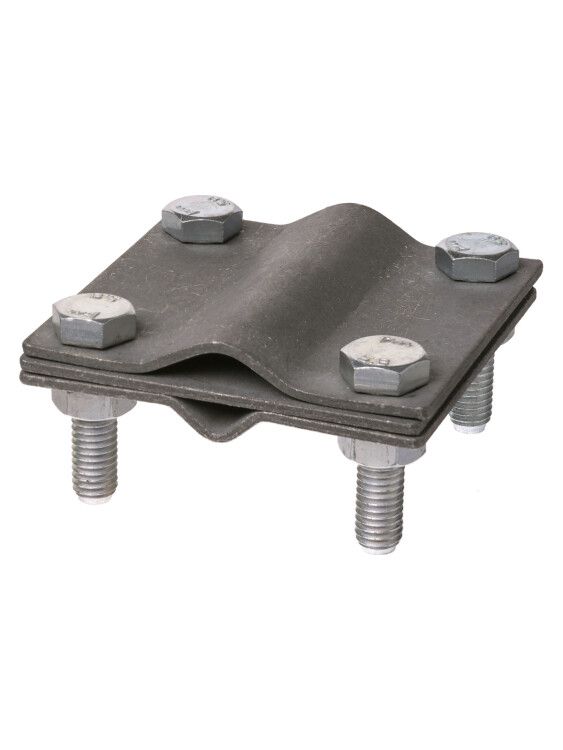

Зажим соединительный 4-х болтовый штырь-полоса/прут, штырь Ø16 – полоса 40×4/прут Ø6–16 мм, термодиффузионный TDM предназначен для надёжного соединения заземляющего проводника с вертикальным заземлителем в системах искусственного заземления. Этот зажим используется в частных домах, промышленных объектах и административных зданиях, где требуется высокая долговечность контакта в сложных грунтах.

Назначение и область применения

Зажим соединительный 4-х болтовый штырь-полоса/прут, штырь Ø16 – полоса 40×4/прут Ø6–16 мм, термодиффузионный TDM применяется для создания внешних выносных или контурных заземлений. Подходит для установки в грунтах с низкой проводимостью: садовая земля, торф, чернозём, глина. Используется там, где невозможно выполнить заземление непосредственно у здания - например, при наличии бетонной плиты, скалистого основания или запрещённых зон.

Технические характеристики

• Тип соединения: штырь – полоса / штырь – прут
• Диаметр штыря: 16 мм
• Размер полосы: 40 × 4 мм
• Диаметр прута: 6–16 мм
• Количество болтов: 4
• Тип технологии: термодиффузионная (TDM)
• Материал: медный сплав с цинковым покрытием

Термодиффузионная технология обеспечивает металлургическое соединение между деталями при нагреве - контакт становится однородным, без оксидных плёнок, что повышает долговечность и снижает переходное сопротивление.

Совместимость и монтаж

Зажим совместим с вертикальными заземлителями из стали, меди или медного сплава диаметром до 16 мм. Для монтажа:

• Установите заземляющий стержень в подготовленную скважину глубиной не менее 2,5 м.
• Подведите к нему горизонтальный заземляющий проводник (полоса 40×4 мм или прут Ø6–16 мм).
• Закрепите зажим на стержне через четыре болта - равномерно затяните, чтобы исключить люфт.
• Не используйте инструменты с острыми краями - они могут повредить поверхность соединения.

После монтажа рекомендуется проверить сопротивление заземления мегаомметром.

Преимущества

• Высокая механическая прочность за счёт четырёхболтового крепления
• Стабильное сопротивление контакта даже при перепадах температур и влажности
• Защита от коррозии благодаря термодиффузионному слою и цинковому покрытию
• Отсутствие необходимости сварки - безопаснее и быстрее в полевых условиях
• Совместим с различными типами заземлителей - и стальными, и медными

Ограничения применения

• Не предназначена для использования в агрессивных химических средах (например, рядом с промышленными выбросами или вблизи кислотных хранилищ)
• Не подходит для монтажа в вечномёрзлом грунте без предварительного прогрева почвы
• Требует доступа к месту соединения - нельзя использовать в тесных закрытых каналах без возможности работы инструментом
• Не заменяет внутренние заземляющие шины - работает только во внешней части системы

Примеры использования

• Заземление частного дома на участке с торфяным грунтом
• Контурное заземление складского комплекса с бетонным фундаментом
• Выносное заземление антенного оборудования на крыше административного здания
• Создание дополнительного заземления для серверной комнаты в старом здании

Практические советы

• Перед монтажом очистите поверхности стержня и полосы от ржавчины и грязи - это повысит качество соединения
• Используйте только подходящий момент затяжки болтов - переусердствовать нельзя, чтобы не деформировать медные элементы
• При использовании в сырых районах после монтажа заделайте место соединения битумной мастикой или герметиком для защиты от влаги
• Проверьте соответствие диаметра заземляющего стержня 16 мм - использование более толстого стержня потребует другого типа зажима
• Зажим TDM ELECTRIC sq2401-3122 рассчитан на длительную работу - не требует обслуживания, если установлен правильно
