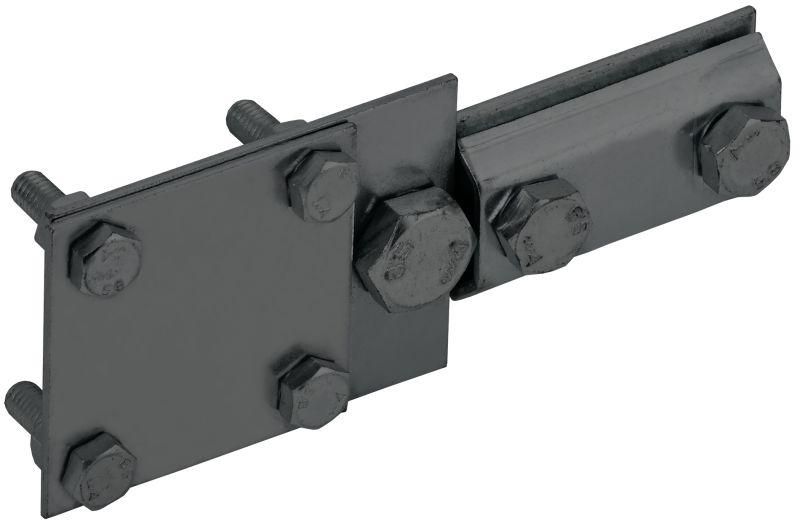

Зажим соединительный контрольный пруток 6-8мм-полоса 40мм оцинкованная сталь TD IEK - ZCC56-13-1-68-40

Зажим соединительный контрольный пруток 6–8 мм – полоса 40 мм оцинкованная сталь TD IEK предназначен для надёжного соединения заземляющих проводников и проведения измерений сопротивления контура заземления. Этот продукт серии IEK обеспечивает долговечное соединение в условиях повышенной влажности и агрессивной среды благодаря оцинкованной стали.

Назначение и область применения

Зажим соединительный контрольный пруток 6–8 мм – полоса 40 мм оцинкованная сталь TD IEK применяется для создания постоянного электрического контакта между заземляющим проводником (круглый стержень или металлическая полоса) и заземлителем. Он позволяет выполнять периодические измерения сопротивления контура заземления без демонтажа соединения - достаточно открутить болт и подключить тестер.

Подходит для установки на заземляющие штыри, уголки, трубы и другие выносные заземлители в промышленных объектах, жилых домах, энергообъектах и на транспорте.

Технические характеристики

• Диаметр прутка: 6–8 мм - совместим с арматурой, стальными стержнями и заземляющими электродами этого размера;
• Ширина полосы: 40 мм - обеспечивает достаточную площадь контакта для приваривания или крепления к заземляющей пластине;
• Материал корпуса: сталь с термодиффузионным цинковым покрытием - повышает коррозионную стойкость по сравнению с обычным гальваническим цинком;
• Тип соединения: зажимное с болтовым узлом - позволяет многократно открывать и закрывать контакт для проверок;
• Защита от самопроизвольного откручивания: выполнена в соответствии с ГОСТ 10434-82 - применены специальные замки или фиксаторы на резьбе;
• Упаковка: индивидуальная - каждый зажим защищён от механических повреждений и загрязнений до момента монтажа.

Совместимость и монтаж

Зажим соединительный контрольный пруток 6–8 мм – полоса 40 мм оцинкованная сталь TD IEK совместим с любыми заземляющими проводниками диаметром 6–8 мм и металлическими полосами шириной до 40 мм. Для монтажа:

• Полоса 40 мм приваривается к основному заземлителю (уголку, трубе, штырю) сваркой или болтовым соединением;
• Пруток вставляется в зажим и затягивается болтом до плотного контакта - усилие не требует специнструментов;
• Резьбовой узел остаётся доступным после монтажа - для проверок сопротивления можно просто отвернуть болт и подключить мультиметр.

Не рекомендуется использовать для соединения медных проводников - материал корпуса и зажима рассчитан на сталь.

Безопасность и стандарты

• Соответствие ГОСТ 10434-82 - гарантирует надёжность крепления и предотвращение самооткручивания даже при вибрациях;
• Цинковое покрытие соответствует требованиям к защите от коррозии в атмосферных условиях;
• Гарантия производителя - 3 года, что подтверждает соответствие нормам качества для электроустановок.

Преимущества

• Доступ к точке измерения без разрушения соединения - экономит время при плановых испытаниях;
• Высокая стойкость к коррозии - срок службы увеличен за счёт термодиффузионного цинка, а не поверхностного гальванического покрытия;
• Фиксация болта против откручивания - снижает риск потери контакта в течение всего срока эксплуатации;
• Индивидуальная упаковка - исключает повреждение резьбы и загрязнение поверхности при хранении и транспортировке.

Ограничения применения

• Не предназначается для работы с медными проводниками - возможна гальванопара и быстрое окисление;
• Не следует использовать в качестве основного заземляющего устройства - только как контрольный соединительный узел;
• Не рекомендован для постоянного прохождения больших токов замыкания - предназначен для измерений и рабочего заземления, а не для защиты от КЗ;
• Требуется качественная сварка полосы 40 мм к заземлителю - плохой контакт на этом участке сделает весь зажим бесполезным.

Примеры использования

• Подключение к вертикальному заземляющему электроду (штырю Ø8 мм) на подстанции;
• Контрольный узел на заземляющей полосе 40×4 мм, приваренной к фундаменту здания;
• Точка для проверки сопротивления в системе TN-C-S на промышленном предприятии;
• Соединение заземляющего провода с башней связи или антенной опорой.

Практические советы

• Перед монтажом очистите поверхность прутка и полосы от ржавчины и масла - это повысит надёжность контакта;
• При сварке полосы 40 мм к заземлителю используйте минимальное тепло - чтобы не деформировать оцинкованное покрытие вокруг места приварки;
• После монтажа проверьте момент затяжки болта - он должен быть плотным, но без перегрузки резьбы;
• При проведении измерений сопротивления заземления всегда отсоединяйте зажим перед подключением прибора - это исключит влияние других параллельных путей;
• Храните запасные экземпляры в сухом месте - даже с хорошим цинком длительное воздействие влаги может вызвать белый налёт, который не влияет на работу, но усложняет обслуживание.
