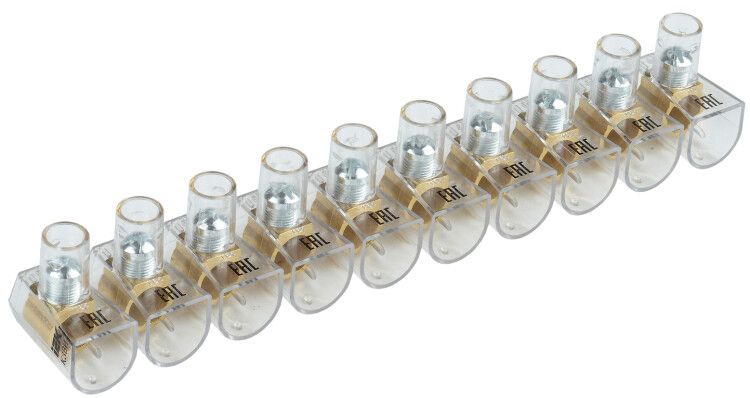

Зажим винтовой концевой изолированный КЗВИ 25мм2 (10x1) | UZVK-25-10 IEK

Зажим винтовой концевой изолированный КЗВИ 25 мм² (10x1) от бренда IEK предназначен для надёжного и безопасного оконечного соединения одножильных и многожильных проводов сечением до 25 мм². Прозрачная изоляция позволяет контролировать качество монтажа, а винтовое соединение обеспечивает устойчивый контакт даже при вибрациях. Подходит для использования в распределительных щитах, на оборудовании и в системах автоматизации.

Назначение и область применения

Зажим винтовой концевой изолированный КЗВИ 25 мм² (10x1) используется для оконечного подключения проводов к клеммным колодкам, шинам или другим элементам цепи. Его основная задача — предотвратить случайное касание оголённого провода к металлическому корпусу оборудования, что снижает риск поражения током и короткого замыкания. Применяется в силовых цепях постоянного и переменного тока, особенно там, где требуется частый доступ к соединению — например, в щитах управления, на станках, конвейерах, осветительных устройствах и системах автоматики.

Технические характеристики

• Поперечное сечение провода: 2–25 мм² — поддерживает медные и алюминиевые жилы, включая многожильные;
• Номинальный ток: 95 А — рассчитан на нагрузки средней и высокой мощности;
• Номинальное напряжение: 450 В — соответствует требованиям сетей до 440 В переменного тока;
• Способ монтажа: непосредственная установка — фиксируется прямо на DIN-рейке или крепится болтами к поверхности;
• Рабочая температура: от –25 °C до +85 °C — выдерживает перепады температур в промышленной среде;
• Габариты: 24,5 × 41 мм — компактный размер для плотной укладки в щитах;
• Позиция соединения: сверху — удобно подключать провода вертикально, без необходимости отводить их в сторону;
• Срок службы: 5 лет — гарантия сохранения механической и электрической целостности при соблюдении условий эксплуатации;
• Прозрачный корпус — позволяет визуально проверить глубину введения провода и состояние зажима;
• Количество контактов: 1 — каждый зажим работает как самостоятельный единичный выход.

Совместимость и монтаж

Зажим винтовой концевой изолированный КЗВИ 25 мм² (10x1) совместим с любыми DIN-рейками стандарта EN 60715. Устанавливается просто: вставляется в направляющие рейки до характерного щелчка. Для подключения используйте отвертку с плоским лезвием — затягивайте винт до упора, но без усилия, чтобы не повредить резьбу. Провод необходимо зачистить на длину около 8–10 мм; слишком длинная часть может выпасть, слишком короткая — плохо зажаться. Монтаж допускается как в горизонтальном, так и в вертикальном положении. Не требует специальных инструментов.

Безопасность и стандарты

Конструкция зажима исключает контакт между оголёнными проводами и корпусом электроустановки благодаря изолированному пластиковому кожуху. Хотя явного указания на соответствие ГОСТ или IEC в данных нет, изделие выполнено в соответствии с типовой практикой производства IEK, ориентированной на европейские нормы безопасности. Прозрачный материал корпуса способствует раннему выявлению перегрева или ослабления контакта. Напряжение 450 В и ток 95 А обеспечивают запас прочности для большинства бытовых и промышленных применений.

Преимущества

• Защита от замыкания — изолированный корпус предотвращает случайные контакты с заземлёнными деталями;
• Удобство контроля — прозрачный корпус даёт возможность видеть, правильно ли вставлен провод;
• Стабильность контакта — винтовое соединение не ослабевает при вибрациях и термических циклах;
• Универсальность — поддерживает широкий диапазон сечений (2–25 мм²);
• Простота замены — можно легко демонтировать и переустановить без потери функциональности.

Ограничения применения

Не предназначена для подключения проводов сечением менее 2 мм² — возможен плохой контакт и проскальзывание. Не рекомендуется использовать в условиях постоянного воздействия открытого огня, химически активных паров или агрессивных жидкостей — материал корпуса не имеет специальной химической стойкости. Также не следует применять в местах с частыми ударными нагрузками без дополнительной защиты. Срок службы 5 лет — это гарантия при правильной эксплуатации; в условиях повышенной влажности, пыли или перегрузок срок может сократиться.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите;
• Фиксация проводов от датчиков и исполнительных механизмов на пультах управления;
• Оконечные соединения в цепях питания насосов, вентиляторов и конвейеров;
• Объединение нескольких проводов через последовательную сборку на одной DIN-рейке;
• Замена старых клеммных колодок в модернизируемых системах автоматизации.

Практические советы

• Перед монтажом всегда зачищайте провод до нужной длины — лучше немного меньше, чем больше;
• Проверяйте, что все жилы многожильного провода полностью вошли в гнездо перед затяжкой — иначе есть риск перегрева;
• Не используйте этот зажим для алюминиевых проводов без антиоксидантной пасты — оксиды снижают надёжность контакта;
• При групповом монтаже оставляйте минимум 5 мм свободного места между соседними зажимами для теплоотвода;
• При первом включении после монтажа проверьте температуру зажима через 1–2 часа — нагрев выше 60 °C говорит о слабом контакте;
• Зажим КЗВИ 25 мм² (10x1) от IEK — отличный вариант для замены аналогов типа WAGO 221, но он не взаимозаменяем с другими сериями IEK без учёта габаритов и токовых параметров.
