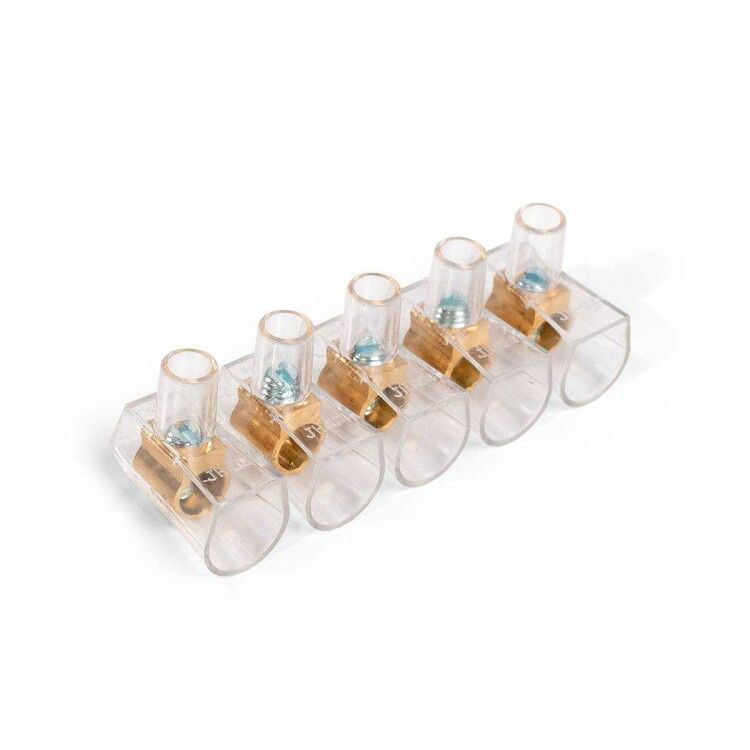

Зажим винтовой концевой изолированный КЗВИ-10 - 87181 КВТ

Зажим винтовой концевой изолированный КЗВИ-10 от бренда КВТ — это надёжный однополюсный зажим для быстрого и безопасного соединения проводов сечением 2,5–10 мм² в распределительных коробках, щитах и на оборудовании. Он сочетает прочную изоляцию, удобство монтажа и совместимость с медью и алюминием.

Назначение и область применения

Зажим винтовой концевой изолированный КЗВИ-10 предназначен для создания постоянного электрического контакта между проводами и клеммами оборудования. Подходит для соединения многожильных и одножильных проводов из меди или алюминия. Часто используется в силовых цепях с рабочим напряжением до 400 В — например, в автоматических выключателях, контакторах, реле, распределительных щитах, станках и системах автоматизации.

Технические характеристики

• Поперечное сечение провода: 2,5 – 10 мм²
• Номинальный ток: 40 А
• Номинальное напряжение: 400 В
• Количество полюсов: 1
• Тип присоединения: винтовое
• Способ монтажа: непосредственная установка (не требует дополнительной базы)
• Количество зажимов на полюс: 1
• Рабочая температура: от -40 °C до +65 °C
• Ширина ячейки: 27 мм
• Позиция соединения: сбоку
• Материал корпуса: поликарбонат (PC), прозрачный
• Класс воспламеняемости: V2 (самозатухающий материал)
• Материал контактной части: латунь ЛС58-2 с электролитическим лужением
• Материал винта: сталь, с крестообразным профилем PH

Совместимость и монтаж

Зажим винтовой концевой изолированный КЗВИ-10 устанавливается прямо на шину или клемму без необходимости в дополнительном креплении. Его форма позволяет легко вставлять провод сбоку — зачищенный конец вводится в гнездо и фиксируется винтом PH. Удобен для работы в плотных щитах благодаря компактному размеру (27 мм) и прозрачному корпусу, который даёт возможность визуально проверить качество соединения. Совместим с проводами, подготовленными по ГОСТ 22483 — без специальных наконечников. Для алюминиевых проводов рекомендуется использовать антиоксидантную пасту.

Безопасность и стандарты

Корпус выполнен из самозатухающего поликарбоната класса V2, что снижает риск распространения пламени при перегреве. Прозрачная крышка обеспечивает контроль состояния контакта без вскрытия. Напряжение 400 В и ток 40 А соответствуют требованиям для бытовых и промышленных сетей переменного тока. Соединители покрыты лудом — это защищает от окисления и повышает долговечность контакта.

Преимущества

• Универсальная совместимость с медью и алюминием
• Прозрачный корпус — визуальный контроль качества соединения
• Фиксация винтом PH — совместим с большинством отвёрток
• Лужёная латунь — устойчивость к коррозии и высокая проводимость
• Возможность многократного демонтажа и переустановки без потери надёжности
• Высокий диапазон рабочих температур — подходит для холодных и жарких помещений

Ограничения применения

Не предназначена для подключения проводов сечением менее 2,5 мм² — возможен плохой контакт и перегрев. Не следует применять в условиях постоянного воздействия открытого огня или агрессивных химикатов. Не рекомендуется для частого включения/выключения — это устройство не является коммутационным элементом. Также не подходит для подключения проводов с жесткими наконечниками типа “быстросъёмные” — требуется свободный конец провода.

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в щите
• Соединение проводов от терморегулятора с нагревательным элементом
• Присоединение клемм двигателя к кабелю питания
• Обвязка датчиков и исполнительных механизмов в системах автоматизации
• Переход с медного кабеля на алюминиевую шину в старых объектах

Практические советы

• Защитите конец провода от расслоения — используйте наконечники или слегка скрутите жилы перед введением в зажим
• При работе с алюминием обязательно нанесите антиоксидантную смесь на жилу — это продлит срок службы контакта
• Затягивайте винт до упора, но без усилия — перетяжка может повредить латунь
• Проверьте соответствие сечения провода: слишком тонкий провод не будет надёжно зажат, слишком толстый — не войдёт
• Учитывайте ширину ячейки 27 мм — при сборке щита убедитесь, что есть место для соседних зажимов
• Зажим КЗВИ-10 от КВТ можно заменить аналогичными изделиями других брендов, если соблюдены все параметры сечения и тока
