Зажим винтовой концевой изолированный КЗВИ 4,0мм2 (10x1) | UZVK-04-10 IEK

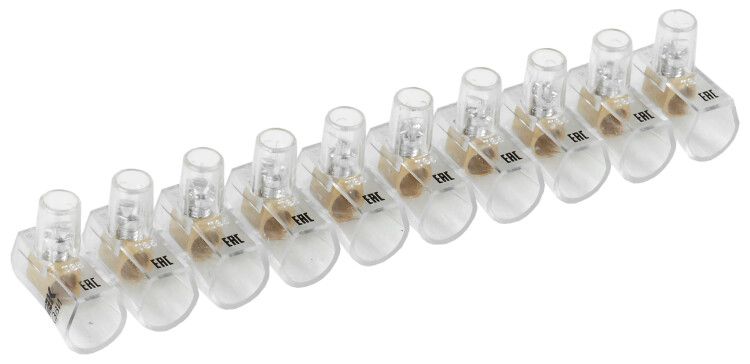

Зажим винтовой концевой изолированный КЗВИ 4,0 мм² (10x1) от бренда IEK предназначен для надёжного и безопасного соединения одножильных проводов сечением 2–4 мм² в распределительных коробках, щитах и оборудовании. Этот клеммник обеспечивает изоляцию контакта, предотвращает случайные замыкания и легко монтируется без дополнительных креплений.

Назначение и область применения

Зажим винтовой концевой изолированный КЗВИ 4,0 мм² (10x1) используется для создания винтовых электрических соединений между проводами и устройствами. Подходит для сборки силовых цепей, управления освещением, подключения датчиков и коммутационной аппаратуры. Применяется в бытовых, промышленных и коммерческих электрощитах, где требуется компактная и изолированная точка подключения.

Технические характеристики

• Номинальный ток: 30 А
• Номинальное напряжение: 450 В
• Количество полюсов: 10
• Поперечное сечение провода: 2–4 мм²
• Тип соединения: винтовое
• Материал корпуса: поликарбонат (PC)
• Цвет: естественный (прозрачный)
• Расположение входа: сверху
• Рабочая температура: от –25 до +85 °C
• Габариты: ширина 11,7 мм, высота 19 мм
• Гарантия: 3 года

Совместимость и монтаж

Зажим винтовой концевой изолированный КЗВИ 4,0 мм² (10x1) устанавливается непосредственно на DIN-рейку без дополнительных адаптеров. Для монтажа достаточно вставить клеммник в направляющие рейки стандартной ширины 35 мм. Провода зачищаются на 6–8 мм и зажимаются винтом — доступ к винтам осуществляется сверху. Прозрачная крышка позволяет визуально контролировать качество соединения. Устройство совместимо с медными одножильными проводами; многожильные требуют опрессовки наконечниками.

Безопасность и стандарты

Корпус изготовлен из самозатухающего поликарбоната, соответствует требованиям безопасности по горючести. Изоляция предотвращает контакт с токоведущими частями, снижает риск поражения током и замыкания на корпус. Номинальное напряжение 450 В обеспечивает работу в сетях до 400 В переменного тока. Гарантия 36 месяцев подтверждает соответствие внутренним стандартам качества IEK.

Преимущества

• Прозрачный корпус — удобно проверять состояние соединения без демонтажа
• Уплотнённая конструкция — минимизирует риск выскальзывания провода
• Стандартная ширина 11,7 мм — плотная укладка на DIN-рейке, экономия места
• Работает в широком диапазоне температур — подходит для холодных помещений и нагреваемых зон
• Не требует специального инструмента — затяжка выполняется обычной отверткой

Ограничения применения

• Не предназначена для многожильных проводов без наконечников — возможен перегрев и ослабление контакта
• Не рекомендовано применение в условиях постоянной вибрации без фиксации всей группы клеммников
• Не следует использовать в средах с агрессивными химическими веществами — поликарбонат чувствителен к растворителям
• Максимальное сечение — 4 мм²; попытки ввести более толстый провод повредят механизм

Примеры использования

• Подключение выходов автоматических выключателей в распределительном щите
• Объединение нулевых и заземляющих проводников в групповых щитах
• Соединение проводов от датчиков температуры, концевиков и реле в системах автоматизации
• Разводка цепей освещения в торговых помещениях и офисах

Практические советы

• Перед монтажом всегда зачищайте провод до 6–8 мм — меньше не будет хорошего контакта, больше — риск повреждения жилы
• Затягивайте винты равномерно, без усилия — переусилие может треснуть корпус
• При использовании нескольких таких клеммников подряд, учитывайте суммарную ширину: 10 полюсов = 117 мм
• Для долговечности соединения используйте только медные провода — алюминий несовместим
• Проверьте после монтажа: потяните каждый провод слегка — он не должен выскакивать
