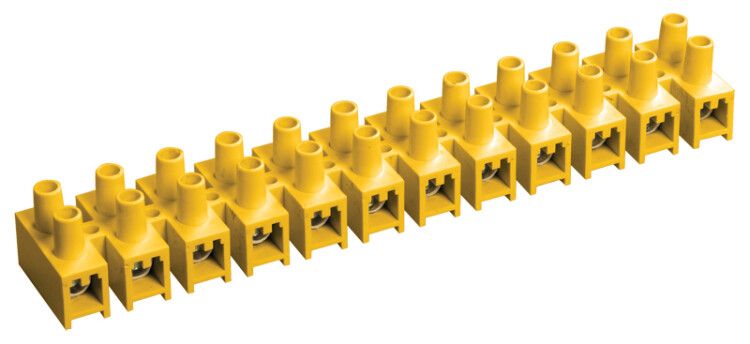

Колодка клеммная полистирол ЗВИ-15 н/г 4.0-10кв.мм желт. (блист.2шт) IEK UZV7-015-06-2

Зажим винтовой ЗВИ-15 не поддающийся горению - надёжный однополюсный зажим для фиксации проводов сечением 4–10 мм2 в распределительных устройствах. Бренд IEK, артикул uzv7-015-06-2, обеспечивает безопасное соединение в условиях повышенной нагрузки и требует минимального обслуживания.

Назначение и область применения

Зажим винтовой ЗВИ-15 не поддающийся горению предназначен для создания прочного и долговечного электрического соединения между проводниками. Применяется в щитах управления, распределительных коробках, автоматических выключателях и других устройствах, где требуется надёжная коммутация. Особенно актуален там, где важна пожарная безопасность - благодаря материалу корпуса, который не поддерживает горение.

Технические характеристики

• Сечение подключаемых жил: 4–10 мм2 - подходит для медных и алюминиевых проводов средней мощности
• Номинальный ток: 15 А - рассчитан на работу в цепях до этой нагрузки
• Номинальное напряжение: 400 В - совместим с сетями переменного тока до 400 В
• Количество полюсов: 12 - позволяет устанавливать 12 отдельных зажимов в одном модульном блоке
• Количество клемм на полюс: 2 - каждый полюс имеет вход и выход, что удобно для последовательного соединения
• Ширина ячейки: 23 мм - соответствует стандартному модульному шагу DIN-рейки
• Рабочая температура: от –25 C до +110 C - работает в холодных помещениях и нагревающихся щитах
• Материал корпуса: негорючий полистирол - не распространяет пламя, сохраняет форму при перегреве
• Клеммы и винты: латунь - высокая проводимость, устойчивость к окислению
• Цвет: жёлтый - визуальное отличие от других типов зажимов, упрощает идентификацию
• Способ монтажа: непосредственная установка на DIN-рейку
• Гарантия: 3 года

Совместимость и монтаж

Зажим винтовой ЗВИ-15 не поддающийся горению монтируется прямо на стандартную DIN-рейку шириной 35 мм. Каждая ячейка занимает 23 мм, поэтому в одном ряду можно разместить до 12 таких элементов. Подключение проводов осуществляется через боковые винтовые клеммы - провод вставляется в гнездо и затягивается отверткой. Направление подключения - сбоку, что позволяет компактно располагать несколько зажимов рядом без пересечения проводов.

Безопасность и стандарты

Корпус выполнен из негорючего полистирола, что соответствует требованиям пожарной безопасности для электротехнических устройств. Материал не поддерживает горение и самотушится после удаления источника пламени. Латунные контакты обеспечивают стабильный контакт без перегрева при номинальной нагрузке. Соответствует общепринятым нормам для внутреннего монтажа в распределительных устройствах.

Преимущества

• Высокая плотность сборки - 12 полюсов в компактном формате экономят место в щите
• Удобство диагностики - жёлтый цвет и боковое расположение клемм позволяют легко найти нужный участок
• Стабильность соединения - латунные клеммы и точная затяжка винта предотвращают ослабление контакта
• Защита от замыканий - изоляционный корпус исключает случайное касание токоведущих частей
• Долговечность - гарантия 3 года подтверждает надёжность материала и технологии производства

Ограничения применения

• Не предназначены для подключения проводов меньше 4 мм2 - возможен плохой контакт и выпадение жилы
• Не рекомендованы для постоянного использования вне закрытых щитов - открытое расположение снижает уровень защиты
• Не подходят для многожильных проводов без наконечников - необходимо использовать обжимные наконечники для надёжного соединения
• Не следует применять в средах с агрессивными химическими веществами - полистирол чувствителен к растворителям

Примеры использования

• Подключение групп освещения в квартирных щитах
• Разводка цепей питания для станков и конвейеров в промышленных панелях
• Объединение нулевых и заземляющих проводников в этажных распределительных щитах
• Формирование перемычек между автоматами в щитах с ограниченным пространством

Практические советы

• Перед затяжкой винта убедитесь, что изоляция срезана точно до метки - лишняя изоляция вызывает плохой контакт
• Для многожильных проводов используйте обжимные наконечники - это предотвратит заплетание жил и увеличит срок службы соединения
• Проверяйте затяжку винтов через год после монтажа - особенно в условиях вибраций или частых перегрузок
• При использовании нескольких зажимов ЗВИ-15 в одном ряду соблюдайте порядок подключения - начинайте с крайних полюсов, чтобы избежать перекрещивания проводов
• Учитывайте посадочный размер: ширина ячейки 23 мм - не путайте с другими сериями, имеющими другой шаг
