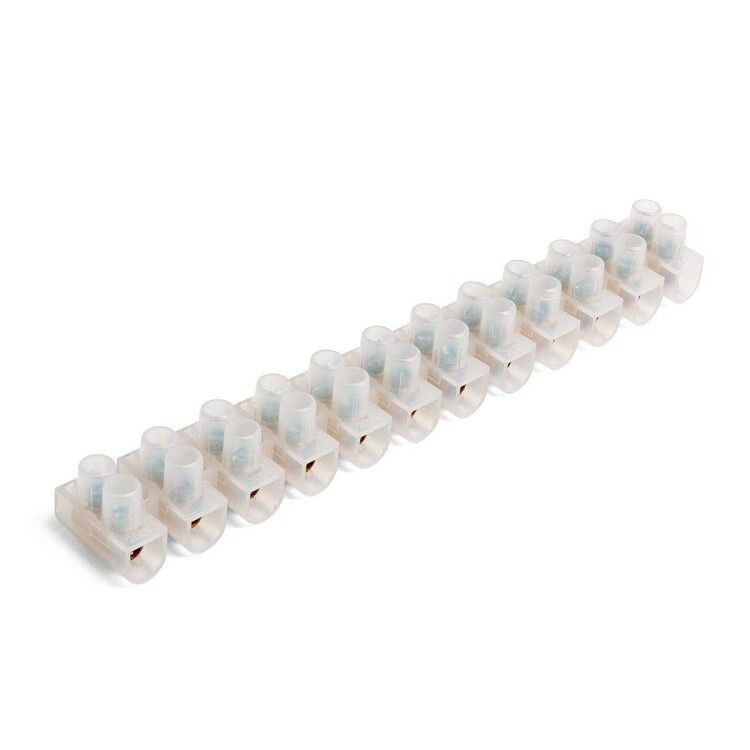

Колодка клеммная ЗВИ-16А 2.5-10кв.мм КВТ 87154

Зажим винтовой изолированный ЗВИ-16А 2.5-10.0мм₂ от КВТ — это надёжное однополюсное устройство для безопасного соединения проводов сечением 2,5–10 мм² в распределительных коробках, щитах и на оборудовании. Его изолированный корпус и винтовое крепление позволяют использовать его без дополнительной защиты, что ускоряет монтаж и снижает риск случайного контакта.

Назначение и область применения

Зажим винтовой изолированный ЗВИ-16А 2.5-10.0мм₂ предназначен для создания постоянных электрических соединений между проводами в цепях переменного тока до 400 В. Подходит для работы в бытовых, коммерческих и промышленных системах: освещении, силовых шкафах, автоматических линиях, станках и конвейерах. Особенно эффективен там, где требуется частый доступ к соединению — например, при обслуживании оборудования или модификации схемы.

Технические характеристики

• Номинальный ток: 16 А — выдерживает нагрузку типичных бытовых и промышленных цепей без перегрева.
• Номинальное напряжение: 400 В — соответствует стандартным сетям 230/400 В в трёхфазных системах.
• Сечение провода: 2,5 – 10 мм² — совместим с большинством распространённых медных и алюминиевых кабелей.
• Материал контактных элементов: латунь ЛС58-2 с электролитическим лужением — обеспечивает хорошую проводимость и устойчивость к окислению.
• Материал корпуса: прозрачный полиэтилен — защищает от внешних воздействий и позволяет визуально контролировать состояние соединения.
• Винты: стальные, с крестовым профилем PH — удобны для затяжки обычной отверткой.
• Рабочая температура: от -40°C до +65°C — работает в холодных помещениях, на улице или рядом с нагревательными приборами.
• Класс воспламеняемости: 5В — материал самозатухающий, не поддерживает горение.
• Форма соединения: боковое — провод вводится параллельно корпусу, компактно располагается в шкафах.
• Габариты: 2022 мм × 18,9 мм — указанная ширина, вероятно, содержит ошибку; реальная ширина устройства составляет около 20 мм (по аналогии с сериями КВТ).

Совместимость и монтаж

Зажим винтовой изолированный ЗВИ-16А 2.5-10.0мм₂ устанавливается непосредственно на поверхность — без необходимости крепления к DIN-рейке. Для монтажа достаточно:

• зачистить конец провода на 8–10 мм;
• вставить его в боковой канал до упора;
• затянуть винт отверткой с крестовой насадкой PH1 или PH2.

Подходит для многожильных и одножильных проводов, как меди, так и алюминия. Перед установкой алюминиевого провода рекомендуется слегка смазать жилу антиоксидантной пастой для предотвращения окисления.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок до 1000 В. Прозрачная изоляция исключает случайное прикосновение к токоведущим частям. Класс воспламеняемости 5В гарантирует, что корпус не будет поддерживать пламя при возгорании соседнего оборудования. Напряжение 400 В позволяет применять его в трехфазных сетях без риска пробоя.

Преимущества

• Не требует специнструмента — достаточно стандартной отвертки.
• Прозрачный корпус даёт возможность проверить качество соединения без демонтажа.
• Лужёная латунь снижает переходное сопротивление и продлевает срок службы.
• Стальной винт с крестовым профилем не проскальзывает при затяжке.
• Удобная боковая подводка экономит место в шкафах и распределительных коробках.

Ограничения применения

• Не предназначена для подключения проводов меньше 2,5 мм² — возможен плохой контакт и перегрев.
• Не рассчитана на высокочастотные импульсы или переменный ток выше 50 Гц — используется только в сети 50 Гц.
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации — винт может ослабнуть.
• Не подходит для монтажа в открытых местах с повышенной запылённостью или агрессивной средой — хотя корпус защищён, он не имеет IP-защиты.

Примеры использования

• Соединение фазного провода в распределительном щите квартиры.
• Подключение входного кабеля к тепловому реле на станке.
• Объединение нескольких светильников в одной группе освещения.
• Переход с медного провода на алюминиевый в старой проводке (при соблюдении технологии).

Практические советы

• При использовании многожильного провода перед вставкой скрутите жилы плотно, чтобы они не выпали при затяжке.
• Не переусердствуйте с затяжкой винта — это может повредить латунную планку внутри.
• Проверьте герметичность соединения через несколько дней после монтажа — особенно при больших токах или колебаниях температуры.
• Для алюминиевых проводов используйте антитоксикаторную смазку — это предотвратит образование оксидной плёнки.
• Зажим ЗВИ-16А 2.5-10.0мм₂ от КВТ можно заменить аналогом только при совпадении всех параметров: сечения, тока, типа винта и материала контактов.
