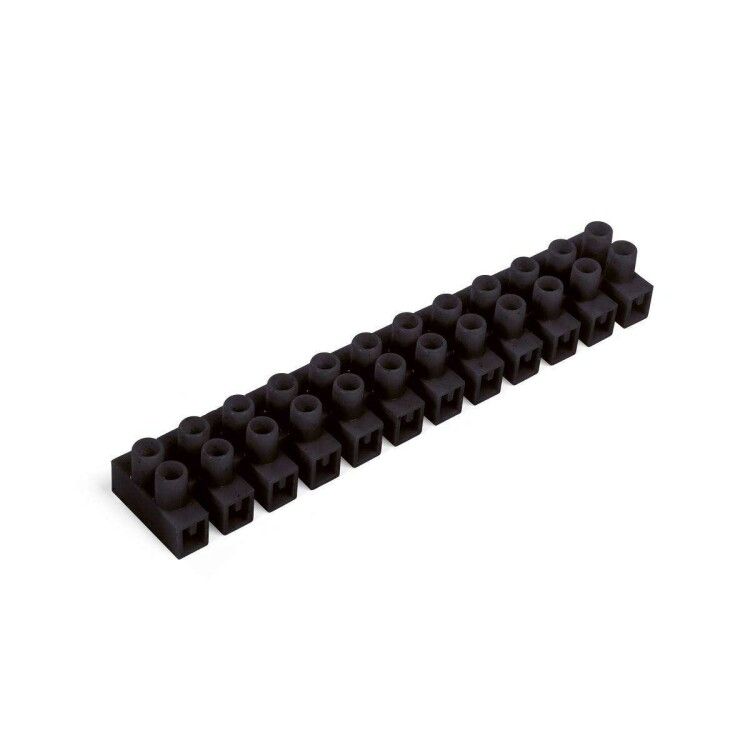

Зажим винтовой изолированный ЗВИнг-16А (2.5-10.0мм2) (чер) - 87163 КВТ

Зажим винтовой изолированный ЗВИнг-16А 2.5-10 мм² (черный) от КВТ предназначен для надежного и безопасного соединения одножильных и многожильных проводов в распределительных коробках, щитах и оборудовании. Этот зажим сочетает простую винтовую фиксацию с высокой степенью защиты, что делает его удобным решением как для бытовых, так и для промышленных задач.

Назначение и область применения

Зажим винтовой изолированный ЗВИнг-16А 2.5-10 мм² (черный) используется для создания постоянных электрических соединений между проводниками. Подходит для работы в распределительных шкафах, автоматических выключателях, контакторах, светильниках и других устройствах, где требуется надежная коммутация без пайки. Применяется в системах освещения, управления оборудованием, слаботочных сетях и силовой электропроводке.

Технические характеристики

• Номинальный ток: 16 А — позволяет использовать зажим для нагрузок до 3,5 кВт при 220 В.
• Номинальное напряжение: 400 В — рассчитан на работу в однофазных и трехфазных сетях до 400 В переменного тока.
• Поперечное сечение провода: 2,5–10 мм² — совместим с медными и алюминиевыми проводами указанной площади, включая многопроволочные и цельнотянутые жилы.
• Температурный диапазон: от –40 °C до +65 °C — работает в условиях холодных помещений и нагреваемых зонах оборудования.
• Материал корпуса: полипропилен (PP) — устойчив к механическим воздействиям, химически инертен, не поддерживает горение (класс V2).
• Материал контактных элементов: латунь ЛС58-2 с электролитическим лужением — обеспечивает хорошую проводимость и защищает от окисления.
• Винты: стальные, с крестовым профилем PH — подходят для стандартных отверток, обеспечивают равномерное усилие затяжки.
• Форма соединения: боковое — провод вводится перпендикулярно корпусу, компактно располагается в шкафах.
• Габариты: 20×22×18,9 мм — малый размер позволяет экономить место в плотных сборках.
• Цвет: черный — снижает видимость загрязнений, соответствует стандартному цветовому оформлению электрооборудования.

Совместимость и монтаж

Зажим винтовой изолированный ЗВИнг-16А 2.5-10 мм² (черный) устанавливается непосредственно на DIN-рейку или крепится болтом/заклепкой к поверхности. Для монтажа достаточно обычной отвертки с насадкой PH1 или PH2. Процедура проста: оголите жилу на 8–10 мм, вставьте её в зажим до упора и затяните винт до устойчивого сопротивления — не переусердствуйте, чтобы не повредить жилу. Убедитесь, что все провода одного типа (медные или алюминиевые) используют одинаковый тип зажима — смешивание материалов в одном соединении недопустимо без переходных пластин.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полипропилена класса V2 — материал не распространяет пламя при локальном возгорании. Номинальное напряжение 400 В соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1 для устройств коммутационных. Отсутствие открытых токоведущих частей после установки снижает риск поражения током. Соединители покрыты лужением — это препятствует образованию оксидов и увеличивает срок службы контакта.

Преимущества

• Не требует специальных инструментов — достаточно стандартной отвертки.
• Поддерживает как медные, так и алюминиевые провода — универсальное решение для старых и новых объектов.
• Удобное боковое расположение входа — легко размещается в ограниченном пространстве.
• Стандартный шаг винтов PH — совместим с большинством имеющихся в наличии инструментов.
• Защита от случайного касания — полностью закрытый корпус исключает доступ к токоведущим частям после монтажа.

Ограничения применения

• Не предназначены для многократного демонтажа — частое откручивание винта снижает надежность контакта.
• Не рекомендованы для проводов меньше 2,5 мм² — возможен плохой контакт и перегрев.
• Не подходят для мощных импульсных нагрузок или частых циклов включения — лучше использовать клеммы с пружинным механизмом в таких случаях.
• Не следует применять в средах с повышенной влажностью без дополнительной герметизации — хотя корпус защищен, внутренние контакты не имеют IP-защиты.

Примеры использования

• Соединение выходных проводов от автомата в распределительном щите.
• Подключение питания к тепловым реле или контакторам в пультах управления.
• Объединение нескольких групп осветительных приборов перед вводом в одну линию.
• Переход от многожильного кабеля к одножильному проводу в местах ответвлений.
• Электромонтаж в промышленных станках, конвейерах и системах автоматизации.

Практические советы

• Перед установкой проверьте сечение провода — используйте штангенциркуль, особенно если провод многопроволочный: он может иметь больший внешний диаметр, чем заявленное сечение.
• Не забудьте удалить изоляцию точно на нужную глубину — слишком длинная жила может замкнуть соседние контакты; слишком короткая — плохо зажмётся.
• Для алюминиевых проводов рекомендуется легкий намаз контактной поверхности антиоксидантной пастой — продлит срок службы соединения.
• Проверяйте затяжку через 1–2 месяца после первого включения — первичная деформация металла может вызвать ослабление контакта.
• ЗВИнг-16А от КВТ — отличный выбор для массового монтажа, но не заменяет клеммники с пружинным зажимом там, где нужны частые изменения схемы.
