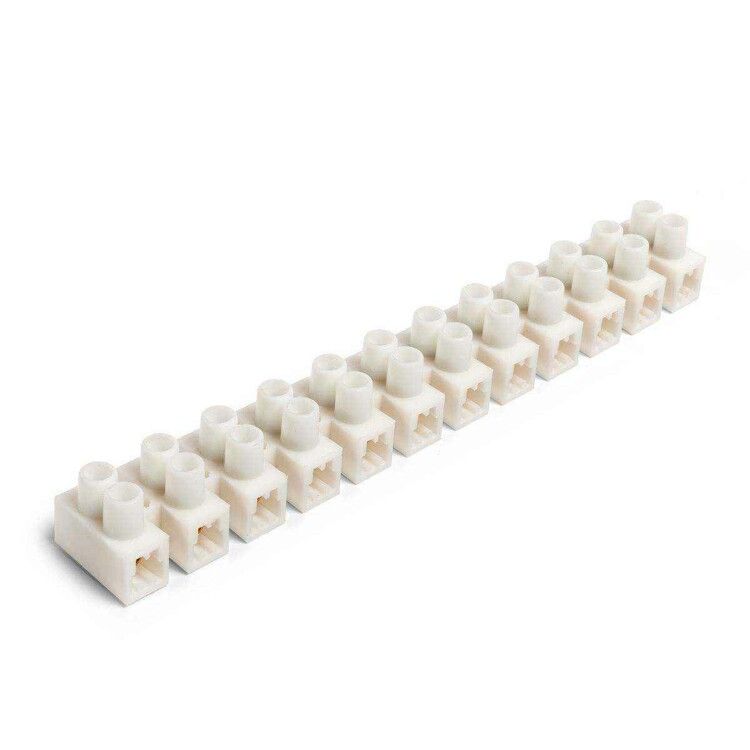

Зажим винтовой изолированный ЗВИнг-20А (2.5-10мм2) (бел) - 87173 КВТ

Зажим винтовой изолированный ЗВИнг-20А 2.5-10 мм2 белый от КВТ - это надёжный однополюсный соединитель для быстрого и безопасного подключения проводов сечением 2,5–10 мм2 в распределительных коробках, щитах и оборудовании. Прост в монтаже, не требует обжима, подходит для меди и алюминия.

Назначение и область применения

Зажим винтовой изолированный ЗВИнг-20А 2.5-10 мм2 белый предназначен для создания постоянного электрического контакта между проводами в цепях переменного тока до 400 В. Подходит для соединения многожильных и одножильных проводов из меди или алюминия. Часто используется в распределительных щитах, автоматических выключателях, реле, светильниках, станках и системах управления.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 2,5 – 10 мм2
• Количество полюсов: 1
• Количество зажимов на полюс: 1
• Способ монтажа: непосредственная установка (не требует DIN-рейки)
• Позиция подвода провода: сбоку
• Рабочая температура: от -40 C до +65 C
• Материал корпуса: полипропилен (PP), класс воспламеняемости V2
• Материал контактной части: латунь ЛС58-2 с электролитическим лужением
• Материал винта: сталь, профиль PH (Phillips)
• Габариты: ширина 20 мм, высота 20,3 мм
• Цвет: белый

Совместимость и монтаж

Зажим винтовой изолированный ЗВИнг-20А 2.5-10 мм2 белый устанавливается прямо на поверхность - не нуждается в креплении на DIN-рейку. Для монтажа достаточно зачистить конец провода на 8–10 мм, вставить его в зажим и затянуть винт отверткой с битой PH1 или PH2. Удобен для работы в ограниченном пространстве благодаря боковому входу. Не требует специальных инструментов. Обязательно проверьте соответствие сечения провода: меньше 2,5 мм2 - плохо фиксируется, больше 10 мм2 - не войдёт.

Безопасность и стандарты

Корпус выполнен из самозатухающего полипропилена (класс V2), что снижает риск распространения пламени при перегреве. Лужёная латунь обеспечивает устойчивость к окислению и хорошую проводимость. Напряжение 400 В соответствует требованиям для бытовых и промышленных сетей. Соответствует общепринятым нормам безопасности для изолированных соединений, однако не имеет сертификата EN/IEC - применяется в рамках внутренних стандартов производителя.

Преимущества

• Универсальность: работает с медью и алюминием
• Не требует обжима или пайки - экономит время при монтаже
• Стандартный винт PH - совместим с большинством отвёрток
• Защитный корпус исключает случайное касание токоведущих частей
• Устойчив к широкому диапазону температур - подходит для холодных помещений и тепловых шкафов
• Лужение контактов продлевает срок службы в условиях повышенной влажности

Ограничения применения

• Не предназначено для подключения проводов менее 2,5 мм2 - возможен слабый контакт и нагрев
• Не рекомендовано для силовых цепей выше 20 А - риск перегрузки
• Не рассчитано на частые демонтажи: многократное затягивание винта может повредить резьбу
• Не следует использовать в местах с постоянным механическим воздействием - корпус не является ударопрочным
• Не подходит для наружной установки без защиты от осадков - IP-защита не указана

Примеры использования

• Подключение проводов к автоматическому выключателю в этажном щите
• Соединение фазного провода с клеммой реле в системе управления конвейером
• Объединение нескольких ответвлений в распределительной коробке
• Фиксация проводов в светильниках с металлическими корпусами
• Переход с медного на алюминиевый провод в старой проводке

Практические советы

• При работе с алюминием - осторожно затягивайте винт: металл мягче меди, легко деформируется
• Перед установкой зачищайте провод до однородного блестящего состояния - особенно важно для алюминия
• Проверяйте плотность контакта легким потягиванием после затяжки
• Не используйте смазки или антикоррозийные составы - они нарушают проводимость
• При групповой установке соблюдайте минимальный интервал между зажимами - корпус шириной 20 мм требует свободного места для теплоотвода
• ЗЖИнг-20А - отличный вариант для замены старых “скруток”, но не заменяет кросс-блоки в мощных цепях
