Зажим винтовой ЗВИ-20 1,5-6мм2 12пар | SQ0510-0005 TDM

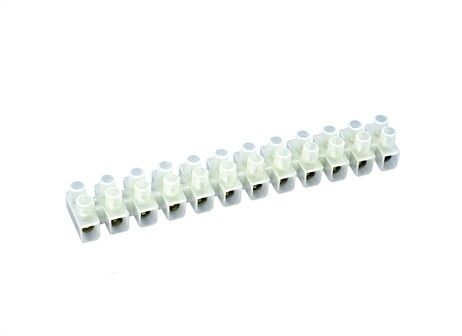

Зажим винтовой ЗВИ-20 1,5-6 мм2 12 пар от TDM ELECTRIC - компактный устройство для надёжного соединения до 12 пар проводов в одном модуле. Подходит для внутренней электромонтажной работы в распределительных коробках, осветительных приборах и бытовых сетях до 400 В.

Назначение и область применения

Зажим винтовой ЗВИ-20 1,5-6 мм2 12 пар предназначен для создания разъёмных электрических соединений между проводами в распределительных коробках, щитах и точках подключения светильников. Удобен там, где требуется много соединений в ограниченном пространстве - например, при подключении нескольких выключателей, розеток или люстр. Каждый из 12 полюсов позволяет соединить два провода, что снижает необходимость в дополнительных клеммных колодках.

Технические характеристики

• Количество полюсов: 12 (по 2 контакта на каждый - всего 24 точки подключения)
• Поддерживаемое сечение провода: 1,5–6 мм2 (как для гибких, так и для жёстких однопроволочных проводов)
• Номинальный ток: 20 А
• Номинальное напряжение: 400 В
• Тип соединения: винтовое - с зажимом через металлический контакт и винт
• Материал токоведущих частей: латунь
• Материал корпуса: прозрачный полиэтилен
• Винты: оцинкованная сталь - устойчивы к коррозии
• Рабочий температурный диапазон: от –25 C до +85 C
• Габариты: ширина 14 мм, высота 19 мм, шаг крепления 14 мм
• Положение входов: боковое - провода заходят сбоку, а не сверху
• Класс горючести: HB (UL94) - медленное самотушение при воздействии пламени

Совместимость и монтаж

Зажим винтовой ЗВИ-20 1,5-6 мм2 12 пар монтируется непосредственно на поверхность - без необходимости в DIN-рейке. Его можно закрепить с помощью клея, хомутов или встроенных фиксаторов в распаячную коробку. Размеры позволяют разместить несколько таких элементов рядом. Для монтажа используйте отвёртку с плоским жалом. Напряжение на винтах не требует специального момента затяжки - достаточно плотного, но не чрезмерного усилия. Прозрачный корпус даёт возможность визуально проверить качество соединения без вскрытия.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и коммунальных электросетей. Класс горючести HB означает, что материал не распространяет пламя активно - он самотушится после удаления источника огня. Номинальное напряжение 400 В обеспечивает безопасную работу в однофазных и трёхфазных системах 220/380 В. Отсутствие IP-классификации означает, что устройство предназначено исключительно для сухих помещений внутри электроустановок.

Преимущества

• Объединяет 12 пар проводов в одном компактном модуле - экономит место в коробке
• Прозрачная крышка позволяет контролировать состояние соединений без демонтажа
• Одинаковый диапазон сечений для всех типов проводов - не нужно выбирать разные модели
• Латунные контакты обеспечивают низкое переходное сопротивление и долгий срок службы
• Оцинкованные винты устойчивы к окислению даже во влажной среде

Ограничения применения

• Не предназначен для внешнего монтажа - не имеет защиты от воды и пыли (нет IP-рейтинга)
• Не рекомендован для силовых цепей выше 20 А - перегрузка вызывает нагрев и повреждение контактов
• Не совместим с проводами меньше 1,5 мм2 или больше 6 мм2 - риск плохого контакта или разрушения зажима
• Не используется в условиях постоянной вибрации - винтовые соединения могут ослабнуть
• Не подходит для подключения алюминиевых проводов - материал контактов рассчитан на медь

Примеры использования

• Подключение группы потолочных светильников в одной распаячной коробке
• Соединение проводов от нескольких выключателей в одном месте
• Разводка фазы и нуля для нескольких розеток в старом доме
• Переход от старого провода к новому в местах ремонта
• Формирование ответвлений в слаботочных схемах (например, для сигнализации или терморегуляторов)

Практические советы

• При использовании гибких проводов - предварительно скрутите жилы и вставьте их полностью в зажим, чтобы избежать выпадения
• Проверяйте затяжку винтов через 1–2 месяца после монтажа - особенно в новых установках
• Не смешивайте провода разного сечения в одном зажиме - это нарушает равномерность давления
• Если нужна более высокая степень защиты - поместите ЗВИ-20 в герметичную коробку с IP44+
• Артикул sq0510-0005 от TDM ELECTRIC легко заменяется аналогами, но лучше использовать оригинальные комплектующие для гарантии совместимости
