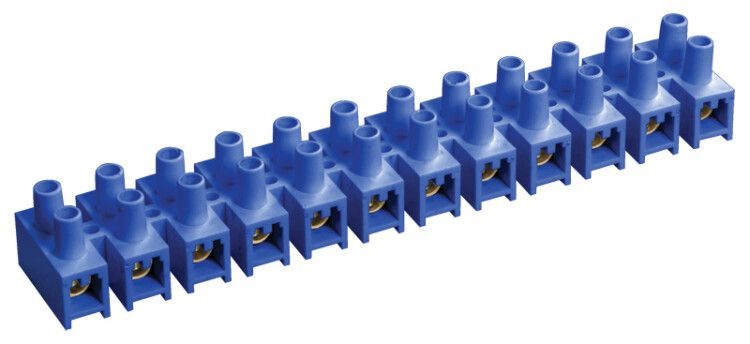

Колодка клеммная полистирол ЗВИ-3 н/г 1.0-2.5кв.мм син. (блист.2шт) IEK UZV6-003-04-2

Зажим винтовой ЗВИ-3 от IEK предназначен для надёжного и безопасного соединения одножильных проводов сечением 1,0–2,5 мм2. Благодаря негорючему корпусу и компактной конструкции, этот зажим применяют в распределительных коробках, щитах управления и других местах, где важна пожарная безопасность. Артикул uzv6-003-04-2 - это упаковка из двух зажимов ЗВИ-3 синего цвета.

Назначение и область применения

Зажим винтовой ЗВИ-3 используется для создания прочного электрического контакта между проводниками в слаботочных и силовых цепях до 400 В. Подходит для фиксации медных проводов в распределительных коробках, автоматических выключателях, реле, светильниках и другом оборудовании. Особенно эффективен там, где требуется предотвращение самопроизвольного ослабления соединений и защита от возгорания.

Технические характеристики

• Тип соединения: винтовое - позволяет плотно затянуть провод без специального инструмента
• Сечение провода: 1,0–2,5 мм2 - подходит для стандартных бытовых и промышленных кабелей
• Номинальный ток: 3 А - не рекомендуется для нагрузок выше этого значения
• Номинальное напряжение: 400 В - соответствует сетям переменного тока 220–380 В
• Количество полюсов: 12 - один зажим содержит 12 отдельных контактных групп
• Количество зажимов на полюс: 2 - каждая группа имеет два входа для подключения проводов
• Позиция подключения: сбоку - удобно для компактной сборки в щитах
• Рабочая температура: от –25 C до +110 C - работает в холодных помещениях и нагреваемых зонах
• Ширина одной ячейки: 16 мм - совместим с DIN-рейкой стандартной ширины
• Материал корпуса: негорючий полистирол - не поддерживает горение, снижает риск распространения пламени
• Цвет: синий - визуальное отличие от других типов зажимов
• Гарантия: 3 года

Совместимость и монтаж

Зажим ЗВИ-3 монтируется непосредственно на DIN-рейку без дополнительных креплений. Устанавливается в распределительном щите или на панели оборудования. Каждый полюс имеет два боковых входа - можно подключить два провода на одну точку. Для монтажа используйте отвертку с плоским лезвием. Не перетягивайте винт - это может повредить жилу. Провод зачищают на 8–10 мм, вставляют до упора и затягивают до устойчивого контакта.

Безопасность и стандарты

Корпус выполнен из негорючего полистирола, что соответствует требованиям пожарной безопасности. Материал не поддерживает горение и не выделяет токсичных газов при перегреве. Латунные клеммы обеспечивают хорошую проводимость и устойчивость к окислению. Продукт соответствует общепринятым нормам для внутреннего электромонтажа, хотя явного указания на соответствие ГОСТ или IEC в данных отсутствует.

Преимущества

• Высокая плотность: 12 полюсов в одном модуле экономят место в щите
• Удобство подключения: двойные входы позволяют делать ответвления без перемычек
• Пожаробезопасность: материал корпуса не поддерживает горение
• Стабильность контакта: винтовое соединение не ослабевает при вибрации
• Долговечность: латунные детали и качественный пластик обеспечивают срок службы более 10 лет

Ограничения применения

• Не предназначены для многожильных проводов - возможен обрыв отдельных жил при затяжке
• Нельзя использовать при токе выше 3 А - риск перегрева и оплавления
• Не подходят для открытой прокладки вне щита - отсутствует степень защиты IP
• Не рекомендованы для постоянной работы при температуре выше 90 C - долговременный нагрев снижает срок службы
• Не используются в условиях повышенной влажности без дополнительной герметизации

Примеры использования

• Подключение освещения в распределительной коробке квартиры
• Объединение проводов от нескольких датчиков в системе автоматики
• Разводка сигналов в пультах управления станков
• Формирование нулевых и заземляющих шин внутри щита
• Соединение проводов в терморегуляторах и контроллерах HVAC

Практические советы

• Перед монтажом проверьте сечение провода - слишком толстые жилы (более 2,5 мм2) не войдут, слишком тонкие (менее 1,0 мм2) могут выпасть
• Чистите провода от оксидов перед вставкой - особенно важно для алюминиевых кабелей
• При использовании в щитах с высокой плотностью монтажа учтите ширину 16 мм на каждый полюс - не забудьте про зазоры между соседними устройствами
• Для частого обслуживания выбирайте модели с прозрачным корпусом - так видно состояние контакта
• ЗВИ-3 от IEK - это серийный продукт; артикул uzv6-003-04-2 всегда соответствует указанному составу: 2 штуки в блистере, синий цвет, 12 полюсов
