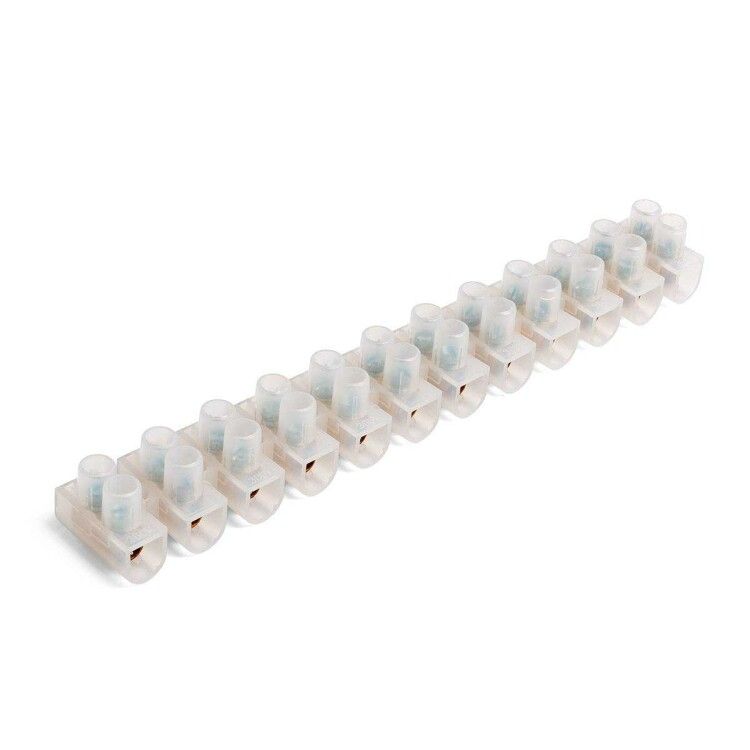

Колодка клеммная ЗВИ-3А 0.5-2.5кв.мм КВТ 87151

Зажим винтовой изолированный ЗВИ-3А (0.5-2.5мм2) от бренда КВТ - это компактный однополюсный соединитель для надёжного электрического контакта между проводами сечением 0,5–2,5 мм2. Подходит для быстрого монтажа в распределительных коробках, щитах и на оборудовании без необходимости использования специнструмента.

Назначение и область применения

Зажим винтовой изолированный ЗВИ-3А (0.5-2.5мм2) предназначен для создания постоянного электрического соединения между одножильными и многожильными проводами из меди или алюминия. Применяется там, где требуется безопасная, не требующая пайки или опрессовки, фиксация проводов: в распределительных коробках, внутренних цепях управления, светильниках, автоматических выключателях, терморегуляторах и других устройствах с низкими токами.

Технические характеристики

• Поперечное сечение провода: 0,5 – 2,5 мм2 - подходит для типичных бытовых и слаботочных кабелей
• Номинальный ток: 3 А - максимальный допустимый ток при нормальных условиях
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока
• Рабочая температура: от -40 C до +65 C - устойчив к перепадам температур, включая холодные помещения
• Класс воспламеняемости изоляции: 5 В - материал самозатухающий, соответствует требованиям безопасности
• Материал корпуса: полиэтилен - химически стойкий, не гигроскопичный, обеспечивает хорошую изоляцию
• Материал контактной части: латунь ЛС58-2 с электролитическим лужением - повышает долговечность контакта и снижает окисление
• Материал винта: сталь с покрытием PH - совместим с отвертками Phillips, удобен для монтажа
• Форма соединения: сбоку - позволяет легко вводить провод и компактно располагать несколько зажимов рядом
• Габариты: ширина 20 мм, высота 12,8 мм - компактный форм-фактор для плотной сборки
• Прозрачный корпус - позволяет визуально контролировать положение провода внутри

Совместимость и монтаж

Зажим винтовой изолированный ЗВИ-3А (0.5-2.5мм2) монтируется непосредственно на поверхность - без крепления на DIN-рейку. Для подключения:

• Ослабьте винт, введите зачищенный провод в зажим до упора
• Затяните винт отверткой с наконечником PH1 - усилие должно быть достаточным для фиксации, но не чрезмерным
• Убедитесь, что все жилы полностью вошли в зажим, особенно при работе с многопроволочными проводами
• Не используйте для проводов сечением менее 0,5 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиэтилена класса горючести 5 В, что соответствует требованиям пожарной безопасности. Электролитическое лужение контактов снижает риск окисления и увеличивает срок службы соединения. Напряжение 400 В и ток 3 А обеспечивают безопасную работу в бытовых и промышленных системах низкого напряжения. Соответствие стандартам IEC/EN 60947-7-1 не указано явно, но конструктивно изделие ориентировано на аналогичные решения.

Преимущества

• Простота монтажа - не нужен обжимной инструмент, достаточно обычной отвертки
• Прозрачная оболочка - контроль за состоянием провода и качеством затяжки
• Лужённые латунные контакты - устойчивы к коррозии, особенно важны при использовании алюминиевых проводов
• Стандартный винт PH - совместим с широким спектром отверток, доступных у всех мастеров
• Работает при низких температурах - подходит для установки в неотапливаемых помещениях

Ограничения применения

• Не предназначается для подключения проводов сечением больше 2,5 мм2 - возможен перегрев и выход из строя
• Не рекомендован для силовых цепей выше 3 А - превышение тока вызывает нагрев и деформацию
• Не используется для подключения проводов с изоляцией, которая не снимается - необходимо зачистить жилу перед введением
• Не следует применять в средах с повышенной влажностью без дополнительной защиты - хотя корпус герметичен, он не имеет IP-защиты
• Не подходит для частых демонтажей - многократное затягивание винта может повредить резьбу или контактную пластину

Примеры использования

• Подключение проводов к термостату в системе теплого пола
• Соединение осветительных проводов в распределительной коробке квартиры
• Присоединение сигнальных проводов к реле или кнопкам управления
• Фиксация проводов в малогабаритных щитах с ограниченным пространством
• Объединение нескольких проводов в одном месте при замене старой проводки

Практические советы

• Перед монтажом обязательно зачистите жилу на 6–8 мм - недостаточно зачищенная часть не будет надёжно зажата
• При работе с многопроволочными проводами слегка скрутите жилы перед введением - это предотвращает выпадение отдельных проволочек
• Проверяйте качество соединения после монтажа: потяните провод легким усилием - он не должен выскакивать
• Если планируете использовать алюминиевые провода - убедитесь, что они не окислены; при необходимости протрите контактную поверхность
• При групповой установке нескольких ЗВИ-3А (0.5-2.5мм2) соблюдайте минимальный интервал - чтобы исключить перегрев соседних элементов
• Этот зажим не является заменой клеммной колодке - он лучше подходит для точечных соединений, а не для массового коммутирования
