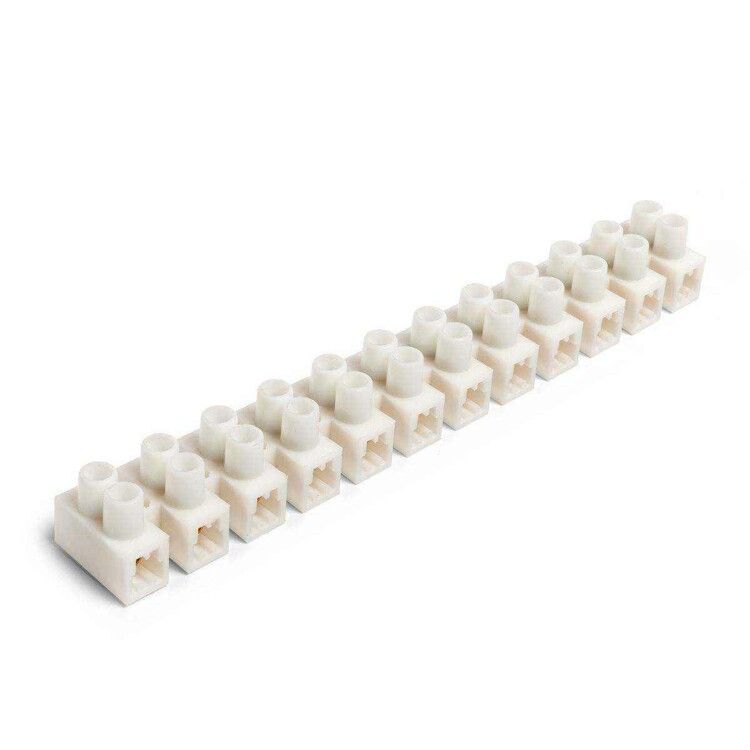

Зажим винтовой изолированный ЗВИнг-3А (0.5-2.5мм2) (бел) - 87169 КВТ

Зажим винтовой изолированный ЗВИнг-3А 0.5-2.5мм2 белый от КВТ - компактное устройство для надёжного и безопасного соединения одножильных и многожильных проводов сечением 0,5–2,5 мм2. Подходит для внутренней электромонтажной работы в распределительных коробках, щитах и оборудовании с ограниченным пространством.

Назначение и область применения

Зажим винтовой изолированный ЗВИнг-3А 0.5-2.5мм2 белый предназначен для создания разъёмных электрических соединений между проводами в цепях слаботочного и силового оборудования. Применяется там, где требуется быстрый монтаж без пайки или опрессовки: в распределительных коробках, светильниках, реле, автоматических выключателях, контроллерах и других устройствах с напряжением до 400 В.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 3 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 0,5 – 2,5 мм2 (для медных и алюминиевых жил)
• Тип соединения: винтовое
• Количество зажимов на полюс: 1
• Позиция подключения: боковая
• Рабочая температура: от -40 C до +65 C
• Материал корпуса: полипропилен (PP), класс воспламеняемости V2
• Материал контактов: латунь ЛС58-2 с электролитическим лужением
• Материал винта: сталь, профиль PH (Phillips)
• Габариты: ширина 2022 мм, высота 12,8 мм
• Цвет: белый

Совместимость и монтаж

Зажим винтовой изолированный ЗВИнг-3А 0.5-2.5мм2 белый устанавливается непосредственно на поверхность - без необходимости крепления к DIN-рейке. Соединение осуществляется через боковой вход: зачищенный провод вставляется в гнездо и фиксируется винтом Phillips. Для монтажа достаточно обычной крестовой отвертки. Устройство совместимо с медными и алюминиевыми проводами, в том числе многопроволочными. Нельзя использовать с проводами меньшего сечения (менее 0,5 мм2) - они не будут надёжно зажаты. Также не рекомендуется применять для проводов более 2,5 мм2 - риск перегрева и повреждения контактов.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полипропилена (класс V2), что снижает риск распространения пламени при перегрузке. Электролитическое лужение контактной части обеспечивает устойчивость к окислению и улучшает долговечность соединения. Устройство соответствует требованиям безопасности для бытовых и промышленных сетей переменного тока до 400 В. Сертификаты не указаны - проверьте соответствие местным нормам перед использованием в ответственных системах.

Преимущества

• Не требует специнструмента - достаточно отвертки PH1/PH2
• Удобная боковая подводка провода - экономит место в плотных сборках
• Стандартное сечение 0,5–2,5 мм2 покрывает большинство задач освещения и управления
• Латунные контакты с лужением обеспечивают стабильную проводимость и долгий срок службы
• Полипропиленовый корпус устойчив к влаге, химически инертен и не поддерживает горение

Ограничения применения

• Не предназначено для постоянного тока выше 3 А - возможен перегрев
• Не используется в условиях повышенной вибрации без дополнительной фиксации
• Не подходит для подключения проводов сечением менее 0,5 мм2 или более 2,5 мм2
• Не рассчитано на открытую установку вне закрытых корпусов - не имеет защиты IP
• Не применяется в средах с агрессивными химическими веществами или постоянной влажностью

Примеры использования

• Подключение проводов к LED-светильникам в офисах и квартирах
• Соединение проводов в распределительных коробках на этажах
• Фиксация проводов в терморегуляторах, датчиках движения, реле времени
• Обвязка маломощных устройств управления в пультах и щитах
• Электрооборудование в холодильных камерах - благодаря рабочему диапазону от -40 C

Практические советы

• Перед монтажом зачистите жилу на 6–8 мм - этого достаточно для надёжного контакта
• Не затягивайте винт слишком сильно - можно повредить латунный контакт
• Для многопроволочных жил слегка скрутите провод перед введением в зажим
• Проверяйте плотность соединения после монтажа - легкий дергающий тест исключит плохой контакт
• При замене старого зажима - используйте новый ЗВИнг-3А 0.5-2.5мм2 белый от КВТ, чтобы сохранить совместимость по размерам и материалам
