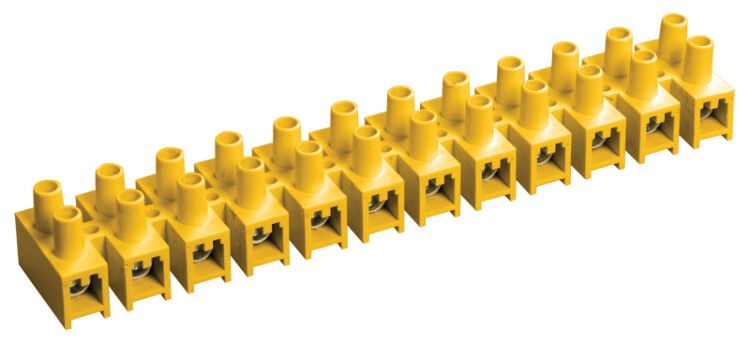

Колодка клеммная полистирол ЗВИ-5 н/г 1.5-4.0кв.мм желт. (блист.2шт) IEK UZV7-005-04-2

Зажим винтовой ЗВИ-5 не поддающийся горению - компактный однополюсный зажим для надёжного соединения проводов сечением 1,5–4 мм2. Бренд IEK, артикул uzv7-005-04-2, предназначен для монтажа в распределительных коробках, щитах и на оборудовании, где важна безопасность и устойчивость к перегреву.

Назначение и область применения

Зажим винтовой ЗВИ-5 не поддающийся горению используется для создания прочного электрического контакта между проводниками в цепях постоянного и переменного тока до 400 В. Подходит для подключения медных и алюминиевых проводов в бытовых, промышленных и коммерческих системах. Особенно эффективен там, где требуется предотвращение возгорания - например, в щитах управления, на станках, в осветительных сетях и устройствах автоматики.

Технические характеристики

• Сечение провода: 1,5 – 4 мм2 - подходит для большинства стандартных силовых и сигнальных кабелей
• Номинальный ток: 5 А - максимальная нагрузка, которую выдерживает один зажим без перегрева
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока
• Количество полюсов: 12 - каждый зажим имеет 12 отдельных точек подключения
• Количество зажимов на полюс: 2 - каждая точка позволяет подключить два провода (вход и выход)
• Позиция соединения: сбоку - провода вводятся параллельно, что удобно при плотной укладке
• Ширина ячейки: 16 мм - совместим с DIN-рейкой стандартной ширины
• Рабочая температура: от -25C до +110C - работает в холодных помещениях и нагретых щитах
• Материал корпуса: негорючий полистирол - не поддерживает горение, самозатухает при воздействии пламени
• Контакты: латунь - высокая проводимость, устойчивость к окислению
• Цвет: жёлтый - визуальное отличие от других типов зажимов, упрощает идентификацию
• Гарантия: 3 года - подтверждает долговечность материалов и сборки

Совместимость и монтаж

Зажим винтовой ЗВИ-5 не поддающийся горению монтируется непосредственно на DIN-рейку шириной 16 мм. Устанавливается без дополнительных креплений - фиксируется механически. Для подключения ослабьте винт, вставьте провод (до 4 мм2), затяните до упора. Не используйте инструменты с острыми гранями - можно повредить изоляцию. Каждый зажим принимает два провода: входной и выходной, что позволяет организовать последовательную цепь без перемычек. Монтаж возможен в закрытых щитах, на стене или внутри оборудования.

Безопасность и стандарты

Корпус выполнен из негорючего полистирола, соответствует требованиям к материалам класса V-0 по UL94 - не распространяет пламя. Номинальное напряжение 400 В обеспечивает безопасную работу в бытовых и промышленных сетях. Соответствует ГОСТ Р 50030.5.1 и IEC 60947-7-1 для винтовых соединителей. Применение в условиях повышенной влажности допустимо, но требует защиты от прямого попадания воды - IP-класс не указан, поэтому не рекомендовано для открытых площадок.

Преимущества

• Устойчивость к возгоранию - корпус не плавится и не поддерживает горение даже при перегрузке
• Высокая плотность - 12 полюсов в компактном корпусе экономят место в щите
• Латунные контакты - минимизируют переходное сопротивление и продлевают срок службы
• Чёткая цветовая маркировка - жёлтый цвет помогает быстро найти нужный зажим среди других
• Два провода на контакт - снижают количество перемычек и уменьшают риск плохого контакта

Ограничения применения

• Не предназначены для токов выше 5 А - превышение вызывает перегрев и деформацию
• Не подходят для многожильных проводов без наконечника - возможен обрыв жил при затяжке
• Не имеют защиты от пыли и брызг - нельзя использовать вне герметичных щитов
• Не рекомендуются для частых демонтажей - многократное откручивание винта снижает надёжность контакта
• Не работают с проводами меньше 1,5 мм2 - слишком слабый контакт, риск выпадения

Примеры использования

• Подключение светильников в распределительной коробке
• Сборка группового автомата в этажном щите
• Соединение датчиков и исполнительных механизмов в пультах управления
• Объединение нулевых и заземляющих проводников в щитах
• Формирование цепей питания для маломощных устройств (например, реле, контроллеры)

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - недостаточная длина снижает надёжность
• Используйте отвертку с плоским лезвием - крестовые могут соскакивать и повреждать головку винта
• Проверяйте затяжку через месяц после установки - первоначальная усадка провода может ослабить контакт
• Не смешивайте алюминиевые и медные провода в одном зажиме - возможна коррозия
• При использовании в щитах с высокой плотностью компоновки - учитывайте, что ширина одного модуля 16 мм; 12 полюсов займут 192 мм
• Артикул uzv7-005-04-2 выпускается в блистерах по 2 штуки - для крупных проектов заказывайте партиями
