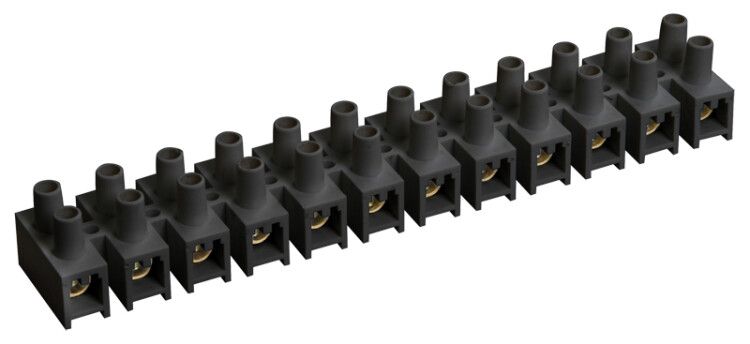

Колодка клеммная ЗВИ-80 н/г 10-25кв.мм 12 пар черн. IEK UZV5-080-25

Зажим винтовой ЗВИ-80 не распространяющий горение 10-25 мм2 12 пар черный от IEK предназначен для надёжного и безопасного соединения многожильных и одножильных проводов сечением 10–25 мм2 в распределительных устройствах. Этот зажим обеспечивает механическую фиксацию и электрический контакт, предотвращая перегрев и случайные замыкания. Артикул uzv5-080-25 соответствует серийному решению IEK для промышленной автоматизации.

Назначение и область применения

Зажим винтовой ЗВИ-80 не распространяющий горение 10-25 мм2 12 пар черный используется для создания разъёмных электрических соединений между проводниками в щитах управления, силовых шкафах и распределительных устройствах. Подходит для подключения кабелей в системах автоматизации, на конвейерах, станках, вентиляции и других объектах с высокими требованиями к безопасности. Благодаря негорючему материалу корпуса применяется там, где важна устойчивость к возгоранию - например, в помещениях с повышенной плотностью оборудования.

Технические характеристики

• Количество полюсов: 12 (по 2 клеммы на каждый - всего 24 контакта)
• Сечение провода: 10–25 мм2 (подходит для медных и алюминиевых жил)
• Номинальный ток: 80 А
• Номинальное напряжение: 400 В переменного тока
• Тип соединения: винтовое - надёжная фиксация через затяжку винта
• Способ монтажа: непосредственная установка на DIN-рейку
• Ширина одной ячейки: 33 мм - позволяет компактно размещать в щите
• Рабочая температура: от –25 C до +110 C
• Цвет корпуса: чёрный
• Материал корпуса: полистирол (не распространяет горение)
• Клеммы и винты: латунь - устойчивы к окислению и обеспечивают хороший контакт
• Гарантия: 3 года

Совместимость и монтаж

Зажим винтовой ЗВИ-80 не распространяющий горение 10-25 мм2 12 пар черный монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в щитах без дополнительных креплений - просто защёлкивается. Каждый полюс имеет два входа: один для подводящего провода, второй - для отходящего. Это позволяет использовать его как перемычку или ответвление. Для монтажа используйте отвертку с плоским лезвием; момент затяжки - средний, без усилия, чтобы не повредить латунную клемму. Проверьте, что провод полностью вошёл в гнездо и не выступает за край.

Безопасность и стандарты

Корпус выполнен из самозатухающего полистирола, который не поддерживает горение - соответствие нормам пожарной безопасности. Номинальное напряжение 400 В и ток 80 А позволяют применять устройство в трёхфазных сетях 380/220 В. Материалы соответствуют требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1 для коммутационных аппаратов. Применение в условиях влажности допустимо, но не рекомендовано для открытых площадок без защиты от осадков.

Преимущества

• Высокая плотность: 12 полюсов в минимальном пространстве - экономия места в щите
• Устойчивость к нагреву: рабочая температура до +110 C снижает риск перегрева при нагрузке
• Негорючий корпус: минимизирует риск распространения огня при аварии
• Латунные клеммы: долговечность, устойчивость к коррозии, стабильный контакт
• Простота обслуживания: легко проверить и переустановить провод без демонтажа всей группы

Ограничения применения

• Не предназначены для работы с алюминием без специальной пасты - возможна оксидация
• Не подходят для частых циклов подключения/отключения - рассчитаны на постоянные соединения
• Не используются в местах с вибрацией выше среднего уровня - требуется дополнительная фиксация
• Не предназначены для внешней установки без IP-защиты - не имеют герметичной степени защиты
• Максимальное сечение - 25 мм2; более толстые провода требуют другого типа зажима

Примеры использования

• Распределение фаз в щите управления насосной станцией
• Подключение датчиков и исполнительных механизмов на конвейере
• Объединение нескольких выходов термореле в одном месте
• Создание перемычек между автоматическими выключателями в группе
• Формирование нулевой шины в распределительном щите

Практические советы

• Перед монтажом зачистите жилы на 10–12 мм - слишком длинная зачистка может вызвать замыкание
• При использовании алюминиевых проводов нанесите антиоксидантную пасту на контакт
• Проверяйте затяжку винтов после первых 10–15 часов работы - возможна усадка металла
• Не смешивайте провода разного сечения в одном полюсе - соблюдайте диапазон 10–25 мм2
• При сборке щита оставляйте свободное место вокруг каждого зажима - для доступа отвёртки и теплоотвода
• Артикул uzv5-080-25 совпадает с другими изделиями серии IEK - можно заказывать запасные части без путаницы
