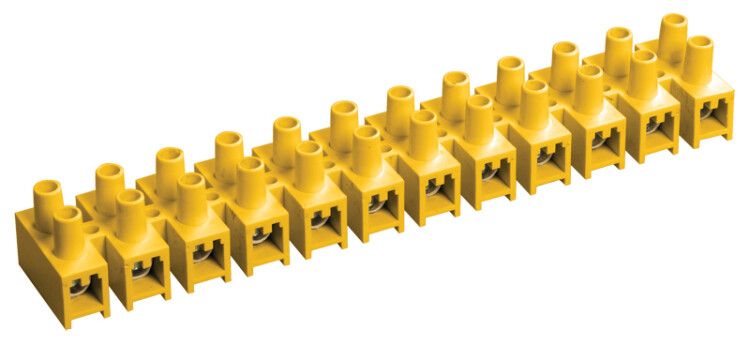

Колодка клеммная ЗВИ-80 н/г 10-25кв.мм 12 пар желт. IEK UZV7-080-25

Зажим винтовой ЗВИ-80 не поддерживает горение 10-25 мм2 12 пар желтый от IEK предназначен для надёжного и безопасного соединения многожильных и одножильных проводов сечением 10–25 мм2 в распределительных устройствах. Благодаря негорючему корпусу и высокой плотности контакта, этот зажим особенно актуален там, где важна пожарная безопасность - например, в щитовых, на производствах или в системах автоматизации.

Назначение и область применения

Зажим винтовой ЗВИ-80 не поддерживает горение 10-25 мм2 12 пар желтый используется для создания механически прочных и электрически надёжных соединений между проводниками в силовых цепях. Подходит для монтажа в электрощитах, распределительных устройствах, пультах управления, на станках и конвейерах. Применяется в условиях, требующих повышенной пожарной безопасности - благодаря материалу корпуса, который не поддерживает горение.

Технические характеристики

• Количество полюсов: 12 (по 2 клеммы на каждый - всего 24 точки подключения)
• Сечение жилы: 10–25 мм2 - подходит для медных и алюминиевых проводов указанного диапазона
• Номинальный ток: 80 А - выдерживает постоянную нагрузку до этого значения
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети переменного тока
• Рабочая температура: от –25 C до +110 C - устойчив к перепадам температур в промышленной среде
• Ширина ячейки: 33 мм - совместим с DIN-рейкой стандарта EN 60715
• Количество клемм на полюс: 2 - позволяет подключить входной и выходной провод на каждом канале
• Цвет: жёлтый - обеспечивает визуальное отличие от других типов зажимов
• Позиция соединения: сбоку - удобно для компактной сборки и прокладки проводов
• Материал корпуса: полистирол, не поддерживающий горение - самозагасающий, соответствует требованиям пожарной безопасности
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Зажим винтовой ЗВИ-80 не поддерживает горение 10-25 мм2 12 пар желтый монтируется непосредственно на DIN-рейку шириной 35 мм. Каждая ячейка занимает 33 мм, что позволяет разместить все 12 полюсов в одном ряду. Для подключения используйте отвертку с плоским шлицем - затягивайте винты равномерно, чтобы не деформировать контактную пластину. Не допускается использование инструментов с острыми гранями - есть риск повреждения изоляции. Убедитесь, что зачищенная часть провода полностью помещается в клемму - рекомендуемая длина зачистки - 8–10 мм.

Безопасность и стандарты

Корпус выполнен из негорючего полистирола, что соответствует требованиям пожарной безопасности в соответствии с ГОСТ Р МЭК 60947-7-1. Латунные клеммы обеспечивают стабильный токопроводящий контакт и устойчивы к окислению. Наличие двойной клеммы на полюс снижает вероятность случайного замыкания на корпус оборудования. Зажим не содержит свинца и фталатов - экологически безопасен.

Преимущества

• Высокая плотность: 12 полюсов в минимальном пространстве - экономия места в щите
• Удобство обслуживания: доступ к каждому винту сбоку, даже при плотной укладке проводов
• Стабильность контакта: латунные клеммы и точная затяжка предотвращают нагрев и искрение
• Пожаробезопасность: материал корпуса не поддерживает горение - снижает риск распространения огня
• Долговечность: гарантия 3 года и устойчивость к температурным колебаниям

Ограничения применения

Не применяйте зажим винтовой ЗВИ-80 не поддерживает горение 10-25 мм2 12 пар желтый для проводов меньше 10 мм2 - возможен плохой контакт и перегрев. Также не предназначены для работы с алюминием, если он не имеет специального антиоксидантного покрытия - требуется применение переходных элементов. Не использовать в местах с постоянными вибрациями без дополнительной фиксации - винты могут ослабнуть. Не монтировать в помещениях с уровнем влажности выше 95 % без защиты от конденсата.

Примеры использования

• Подключение входных и выходных кабелей в распределительном щите промышленного объекта
• Разводка фазных и нулевых проводов в частотных преобразователях
• Объединение нескольких цепей освещения в одной группе
• Создание распределительных точек для датчиков и исполнительных механизмов на конвейере

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком тонкий провод не будет надёжно зажат, слишком толстый - повредит клемму
• При использовании многожильных проводов запрещено оставлять свободные жилы - они должны быть скручены и вставлены целиком
• После монтажа проверьте затяжку винтов через 1–2 недели - первичная усадка проводника может вызвать ослабление контакта
• Для быстрой идентификации цепей используйте этикетки - цвет зажима (жёлтый) не является стандартом, а лишь визуальным ориентиром
• При необходимости замены - отключите питание, снимите провода и проверьте состояние клемм на предмет оплавления или окисления
