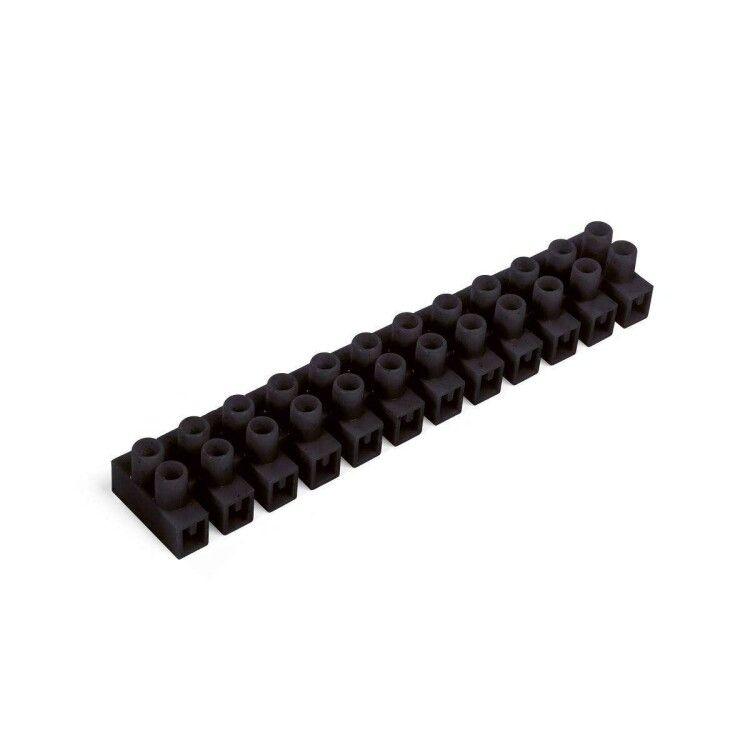

Зажим винтовой изолированный ЗВИнг-20А (2.5-10мм2) (чер) - 87164 КВТ

Зажим винтовой изолированный ЗВИнг-20А 2.5-10 мм2 (черный) от КВТ предназначен для надежного и безопасного соединения одножильных и многожильных проводов в распределительных коробках, щитах и на оборудовании. Этот зажим обеспечивает прочную фиксацию при помощи винта, не требует специнструмента и подходит для работы в условиях широкого температурного диапазона.

Назначение и область применения

Зажим винтовой изолированный ЗВИнг-20А 2.5-10 мм2 (черный) используется для создания постоянных электрических соединений между проводами в слаботочных и силовых цепях. Подходит для монтажа в электрических шкафах, распределительных устройствах, пультах управления, бытовых и промышленных системах. Применяется там, где требуется надежная, не требующая обслуживания точка соединения - например, в освещении, автоматике, конвейерах, насосах и станках.

Технические характеристики

• Номинальный ток: 20 А - выдерживает нагрузку до 20 ампер при длительной работе
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 вольт переменного тока
• Поперечное сечение провода: 2,5–10 мм2 - подходит для проводов от 2,5 до 10 квадратных миллиметров
• Тип соединения: винтовое - фиксация провода осуществляется затяжкой винта
• Количество полюсов: 1 - один вход/выход, для одного провода
• Позиция соединения: боковая - провод вводится сбоку, что упрощает компоновку в плотных шкафах
• Рабочая температура: от –40 C до +65 C - работает в холодных помещениях и нагреваемых зонах
• Материал корпуса: полипропилен (PP) - легкий, химически стойкий, не поддерживающий горение
• Класс воспламеняемости: V2 - материал самотушится после удаления источника пламени
• Материал контактов: латунь ЛС58-2 с электролитическим лужением - улучшает контакт, защищает от окисления
• Материал винтов: сталь с PH-профилем - совместим с отвертками Phillips, удобны для затяжки
• Габариты: ширина 20 мм, высота 20,3 мм - компактный форм-фактор
• Цвет: черный - визуально отличается от других элементов, легко идентифицируется

Совместимость и монтаж

Зажим винтовой изолированный ЗВИнг-20А 2.5-10 мм2 (черный) монтируется непосредственно на DIN-рейку или крепится болтом к поверхности. Для подключения не нужен специальный инструмент - достаточно обычной отвертки с наконечником PH1 или PH2. Установка проста: оголенный провод вставляется в боковой канал, затем винт затягивается до упора. Обязательно проверьте, чтобы жила была полностью введена в зажим - недостаточно глубокий ввод снижает надежность соединения. Подходит для медных и алюминиевых проводов, включая многопроволочные и цельнотянутые жилы. Не используйте для проводов меньше 2,5 мм2 - они могут выпасть при вибрации; больше 10 мм2 - риск повреждения контакта.

Безопасность и стандарты

Корпус изготовлен из полипропилена класса воспламеняемости V2, соответствующего требованиям UL94. Это означает, что при возгорании материал не распространяет пламя и самостоятельно гаснет. Номинальное напряжение 400 В позволяет применять зажим в соответствии с нормами для бытовых и промышленных электроустановок. Соединители покрыты лудом - это снижает риск окисления и увеличивает срок службы контакта. Все материалы соответствуют RoHS по составу.

Преимущества

• Не требует обжима или пайки - экономит время при монтаже
• Устойчив к вибрациям благодаря надежному винтовому зажиму
• Защита от случайного касания - изолированный корпус исключает доступ к токоведущим частям
• Легко заменить - можно демонтировать и переустановить без потери качества соединения
• Подходит для алюминиевых проводов - редкая возможность среди аналогичных изделий
• Стандартный PH-профиль винтов - совместим с большинством имеющихся отверток

Ограничения применения

• Не предназначено для подключения проводов менее 2,5 мм2 - возможен выход из зажима
• Не рекомендовано использовать в местах с постоянным механическим воздействием или ударными нагрузками - может ослабнуть контакт
• Не следует применять в средах с повышенной влажностью без дополнительной защиты - хотя корпус герметичен, внутренние контакты не защищены от конденсата
• Не подходит для многократных переподключений - частое открывание зажима снижает давление на контакт и может вызвать нагрев
• Не является устройством коммутации - нельзя использовать как рубильник или выключатель

Примеры использования

• Соединение фазного провода в распределительном щите квартиры
• Подключение питания к терморегулятору на теплом полу
• Фиксация проводов от датчиков на промышленном конвейере
• Объединение нескольких проводов в одном месте перед переходом на кабельную сборку
• Монтаж в электронных шкафах с ограниченным пространством - благодаря боковому вводу

Практические советы

• Перед затяжкой винта обязательно зачистите жилу до металлического блеска - особенно важно для алюминия
• Не перетягивайте винт - это может деформировать контакт и повредить провод
• Проверяйте затяжку через несколько дней после монтажа - первоначальное “усаживание” провода возможно
• Для многопроволочных жил слегка скрутите конец перед введением - это предотвращает запутывание внутри зажима
• Выбирайте цветовые решения согласно схеме: черный - часто используют для фазы, но всегда сверьтесь с проектом
• Зажим ЗВИнг-20А 2.5-10 мм2 (черный) от КВТ хорошо сочетается с другими элементами серии ЗВИнг - можно собирать модульные группы
