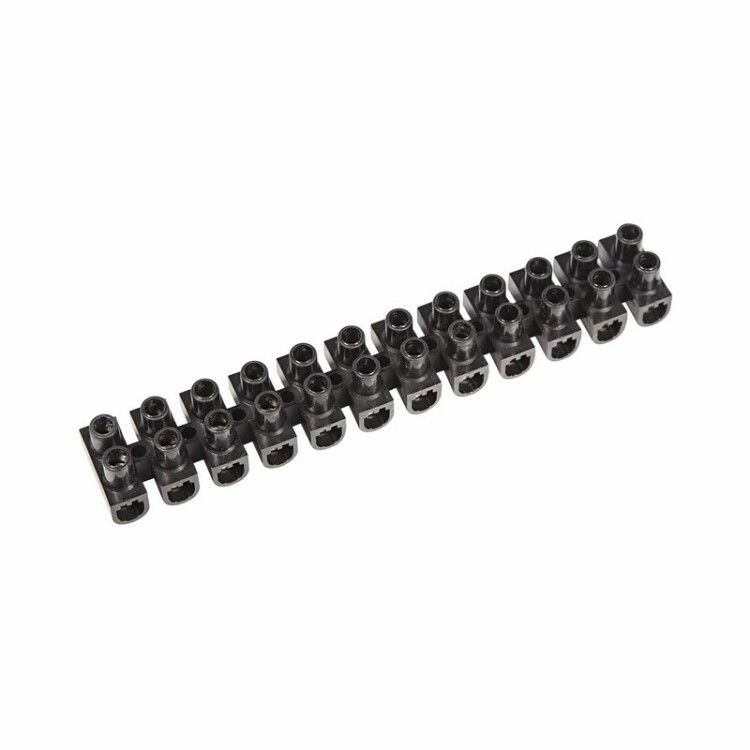

Клеммная колодка винтовая KВ-14 (6-14 мм²), ток 20 A, полипропилен черный (ЗВИ) | 07-5014-2 REXANT MEET

Клеммная колодка винтовая КВ-14 от REXANT - компактное устройство для надежного и изолированного соединения проводов сечением 6–14 мм2 при токе до 20 А. Подходит для монтажа в щитах, на оборудовании и в распределительных коробках. Артикулы 07-5014-2 и etm07-5014-2 соответствуют одной модели.

Назначение и область применения

Клеммная колодка винтовая КВ-14 используется для создания проходных соединений между одножильными и многожильными проводами. Применяется в электрощитах, автоматических системах управления, промышленном оборудовании, конвейерах, насосах и других устройствах, где требуется надежное и доступное для обслуживания соединение. Подходит как для новых монтажей, так и для замены старых соединений.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 400 В
• Сечение проводника: 6–14 мм2
• Количество контактов: 12
• Количество зажимов на один полюс: 2 (возможно соединение двух проводов на каждый контакт)
• Способ подключения: боковое введение проводов
• Материал корпуса: термопласт (полипропилен)
• Цвет: черный
• Рабочая температура: от -10 C до +95 C
• Габариты: 13,2 × 20 × 0 мм (толщина корпуса - 0 мм указана некорректно; реальная толщина не указана в данных)

Совместимость и монтаж

Клеммная колодка КВ-14 устанавливается непосредственно на поверхность - без необходимости в DIN-рейке. Для монтажа используйте саморезы или крепления, совпадающие с габаритами корпуса. Провода зачищаются на 8–10 мм, вставляются в зажимы сбоку и фиксируются винтом. Убедитесь, что сечение провода попадает в допустимый диапазон 6–14 мм2. Перед затяжкой проверьте, чтобы жила не была перегнутой или поврежденной. Соединение не требует специальных инструментов - достаточно отвертки.

Безопасность и стандарты

Клеммная колодка винтовая КВ-14 выполнена из самозатухающего полипропилена, обеспечивающего устойчивость к нагреву и горению. Номинальное напряжение 400 В соответствует требованиям для бытовых и промышленных сетей переменного тока. Температурный диапазон (-10…+95 C) позволяет использовать её в большинстве закрытых помещений, однако не рассчитана на открытые участки с постоянным воздействием осадков или прямым солнцем.

Преимущества

• Высокая плотность контактов: 12 зажимов в компактном корпусе
• Удобное боковое расположение проводов - экономит место в шкафах
• Два провода на один контакт - снижают количество необходимых колодок
• Стойкий к химическим веществам и влаге материал корпуса
• Не требует пайки или сварки - легко демонтировать и заменить

Ограничения применения

• Не предназначен для работы на открытом воздухе - отсутствует защита IP
• Не рекомендуется для проводов меньше 6 мм2 - возможна плохая фиксация
• Не подходит для высокочастотных цепей или импульсных нагрузок - не оптимизирована для таких задач
• Температура выше +95 C может деформировать корпус - избегайте установки рядом с мощными источниками тепла
• Нельзя использовать в средах с повышенной коррозийной активностью (например, в морской атмосфере)

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в распределительном щите
• Объединение нескольких выходов датчиков в одном месте на станке
• Переход с многожильного провода на одножильный в системе освещения
• Соединение проводов в контроллере конвейера или насосной станции

Практические советы

• При использовании многожильных проводов обязательно запрессуйте наконечник - это предотвратит ослабление контакта после длительной эксплуатации
• Не затягивайте винты слишком сильно - можно повредить медную часть контакта
• Проверяйте надежность соединения через 1–2 месяца после монтажа - особенно в условиях вибраций
• Если нужна более высокая степень защиты, комбинируйте эту колодку с герметичными крышками или пластиковыми кожухами
• Артикулы 07-5014-2 и etm07-5014-2 - это одна и та же модель. Уточняйте наличие по обоим номерам при заказе
