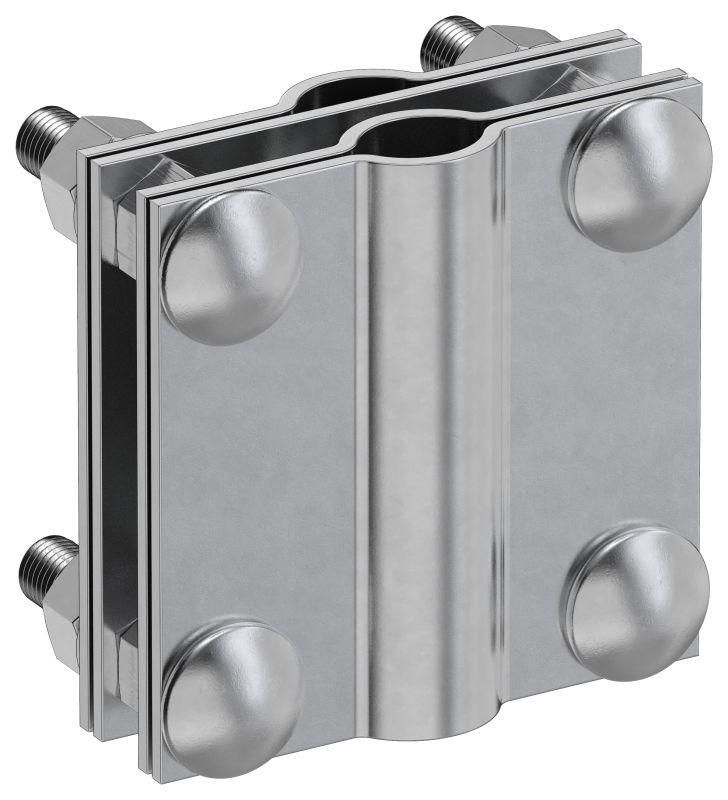

Зажим заземления с разделителем крестообразный стержень-полоса/пруток оцинкованная сталь HDZ IEK - ZGC38-14-1-16-40

Зажим заземления крестообразный стержень-полоса/пруток оцинкованная сталь HDZ (артикул zgc38-14-1-16-40, бренд IEK) обеспечивает надёжное механическое и электрическое соединение между вертикальным заземляющим стержнем и горизонтальным проводником из полосы или другого плоского элемента. Применяется в системах молниезащиты и рабочего заземления.

Назначение и область применения

Зажим используется для создания постоянного соединения между заземляющим стержнем (прутком) и горизонтальным проводником - полосой, шиной или другим плоским элементом. Подходит для установки в грунте, на поверхности или внутри помещений, где требуется прочное и долговечное соединение заземляющих элементов. Часто применяется в системах защиты зданий, промышленных объектов, трансформаторных подстанций и энергообъектов.

Технические характеристики

• Тип изделия: заземление крестообразное
• Материал корпуса: сталь с горячим цинкованием
• Ширина зажима для плоского проводника: 40 мм
• Диаметр зажимаемых круглых проводников: 6–10 мм
• Защитное покрытие: горячее цинкование - равномерный слой цинка, защищающий от коррозии даже при повреждении поверхности
• Соответствует: ГОСТ 10434-82 (соединения заземления) и ГОСТ 9.307-2021 (защита от коррозии)

Совместимость и монтаж

Зажим совместим с оцинкованными и медными стержнями диаметром 6–10 мм, а также с оцинкованными или медными полосами шириной до 40 мм. Для монтажа необходимо:

• Установить стержень в землю или закрепить на фундаменте;
• Подвести к нему горизонтальный проводник (полосу);
• Зажать проводники в соответствующих пазах зажима;
• Затянуть болты до плотного контакта - не перетягивать, чтобы не деформировать металл.

Не требует сварки - позволяет выполнять сборку без специального оборудования. Удобен для работы в труднодоступных местах.

Безопасность и стандарты

Зажим соответствует требованиям ГОСТ 10434-82 - нормам для соединений в системах заземления, и ГОСТ 9.307-2021 - по защите металла от коррозии. Горячее цинкование обеспечивает срок службы более 25 лет в агрессивной среде. Соединение сохраняет низкое переходное сопротивление даже после длительной эксплуатации.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защита действует даже при царапинах
• Фиксирует одновременно два типа проводников: круглый стержень и плоскую полосу
• Индивидуальная упаковка снижает риск повреждения при транспортировке
• Гарантия 3 года от производителя IEK
• Легко проверяется визуально - отсутствие необходимости вскрытия соединения для контроля

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - хотя IP-класс не указан, герметичность не гарантирована
• Не рекомендуется применять с проводниками диаметром менее 6 мм или более 10 мм - возможен плохой контакт или повреждение зажима
• Не подходит для многожильных гибких кабелей - только жесткие стержни и полосы
• Не заменяет сварное соединение там, где требуется максимальная надёжность (например, в высокоточных системах защиты)

Примеры использования

• Соединение вертикального заземляющего стержня с контуром из стальной полосы на промышленном предприятии
• Обустройство заземления у распределительного щита на дачном участке
• Монтаж системы молниезащиты на кровле здания с выводом к заземляющему контуру
• Подключение заземляющего проводника к анодному заземлению в электроустановках

Практические советы

• Перед монтажом очистите поверхности стержня и полосы от ржавчины и грязи - это повысит электрический контакт
• Учитывайте посадочный диаметр: зажим рассчитан именно на 6–10 мм - используйте подходящий стержень
• При установке в грунт - располагайте зажим ниже уровня промерзания, чтобы избежать механических нагрузок
• Проверяйте затяжку болтов через 1–2 месяца после монтажа - особенно в районах с частыми температурными колебаниями
• Артикул zgc38-14-1-16-40 - единственный вариант этого типоразмера в линейке IEK; аналоги других брендов могут отличаться по размерам
