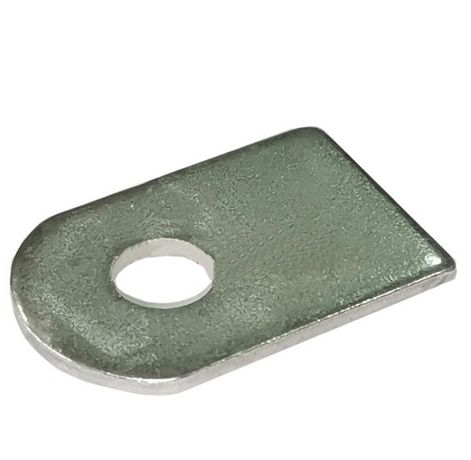

Флажок заземления Ф35 У2.5, 1.5 мм, 12 мм, 900 мм ГОФРОМАТИК zeta11125

Флажок Ф35 У2.5 - это металлический заземляющий аксессуар от ЗЭТА Новосибирск, предназначенный для создания надёжного соединения с землёй на объектах, где невозможно использовать штатные точки заземления. Артикул zeta11125 применяется там, где требуется приварить заземление напрямую к металлоконструкциям.

Назначение и область применения

Флажок Ф35 У2.5 используется для присоединения заземляющих проводников к металлическим поверхностям - трубам, рамам, корпусам оборудования, каркасам и другим элементам, где нет готовых точек крепления. Применяется в случаях, когда нормативы требуют усиленного или специально оформленного заземления. К нему обычно крепят перемычку ПГС - гибкий медный проводник, который соединяет флажок с основным контуром заземления.

Технические характеристики

• Исполнение: 1-полюсное - предназначен для подключения одного заземляющего провода
• Климатическое исполнение: У2.5 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и агрессивной среды
• Материал: сталь оцинкованная, с защитным слоем, нанесённым горячим цинкованием по методу Сендзимира - обеспечивает долговечную коррозионную стойкость
• Толщина материала: 1,5 мм - достаточна для сварки и механической нагрузки
• Сечение фазного провода: 8 мм2 - указывает на совместимость с проводами такого же сечения при использовании в качестве клеммы
• Сечение заземляющего провода: 400 мм2 - позволяет подключать мощные заземляющие жилы, например, от распределительных щитов
• Длина заземляющего провода: 900 мм - предварительно присоединённый медный проводник с наконечником
• Длина концевого наконечника: 12 мм - стандартный размер для надёжного обжима болтом
• Максимальный ток короткого замыкания: 0 кА - не рассчитан на прохождение аварийных токов; служит исключительно для рабочего заземления
• Тип изделия: аксессуар - не является самостоятельным устройством, а компонентом системы заземления

Совместимость и монтаж

Флажок Ф35 У2.5 монтируется путём приваривания к металлической поверхности. Для этого используются дуговая или точечная сварка. Место сварки должно быть зачищено от краски, ржавчины и масла. После сварки рекомендуется проверить прочность соединения. Конец заземляющего провода (900 мм) имеет наконечник с отверстием под болт M8–M10 - к нему крепится перемычка ПГС или аналогичный заземляющий проводник. Подходящий диаметр отверстия в пластине - около 8–10 мм.

Безопасность и стандарты

Флажок Ф35 У2.5 соответствует требованиям ГОСТ Р 50571 и ПУЭ для систем TN-S и TT. Его применение допускается в электроустановках до 1000 В. Горячее цинкование по методу Сендзимира гарантирует соответствие требованиям к защите от коррозии в промышленной среде. Не используйте для защиты от молнии - изделие не рассчитано на импульсные токи.

Преимущества

• Высокая коррозионная стойкость благодаря двухслойному оцинкованию
• Жёсткая конструкция - не деформируется при затяжке болта
• Предварительно установленный провод снижает время монтажа
• Подходит для сварки на любых типах углеродистой стали
• Не требует дополнительных крепёжных деталей - всё в одном комплекте

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия открытого пламени или высоких температур (>+150 C)
• Не следует использовать как точку подключения кабеля напрямую - только через перемычку ПГС
• Не рассчитан на токи короткого замыкания - не заменяет основные заземляющие шины
• Не подходит для установки на алюминиевые или нержавеющие конструкции без подготовки поверхности
• Не применяется в взрывоопасных зонах без дополнительной сертификации

Примеры использования

• Заземление корпуса насосной станции, где нет заводского вывода
• Присоединение заземления к металлической лестнице или ограждению в производственном помещении
• Обустройство заземляющей точки на трубопроводе в химическом цехе
• Добавление запасного заземления к силовой раме станка
• Создание контрольной точки для периодических измерений сопротивления заземления

Практические советы

• Перед сваркой обязательно зачистите место контакта - остатки краски или ржавчины снижают качество соединения
• Проверьте, что заземляющий провод (900 мм) не перегнут и не поврежден - он должен свободно доходить до места подключения
• При использовании с ПГС выбирайте болты класса прочности 8.8 и выше
• После монтажа проведите визуальный осмотр и измерьте сопротивление между флажком и основным контуром - должно быть менее 0,1 Ом
• Для длительной эксплуатации в агрессивной среде (например, на морском побережье) дополнительно смажьте контактные поверхности антикоррозийной пастой
• Артикул zeta11125 совместим с продукцией ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно заменить на аналог из этой группы без переделки
