Флажок заземления Ф50 У2.5, 10-400 кв.мм ГОФРОМАТИК zeta11126

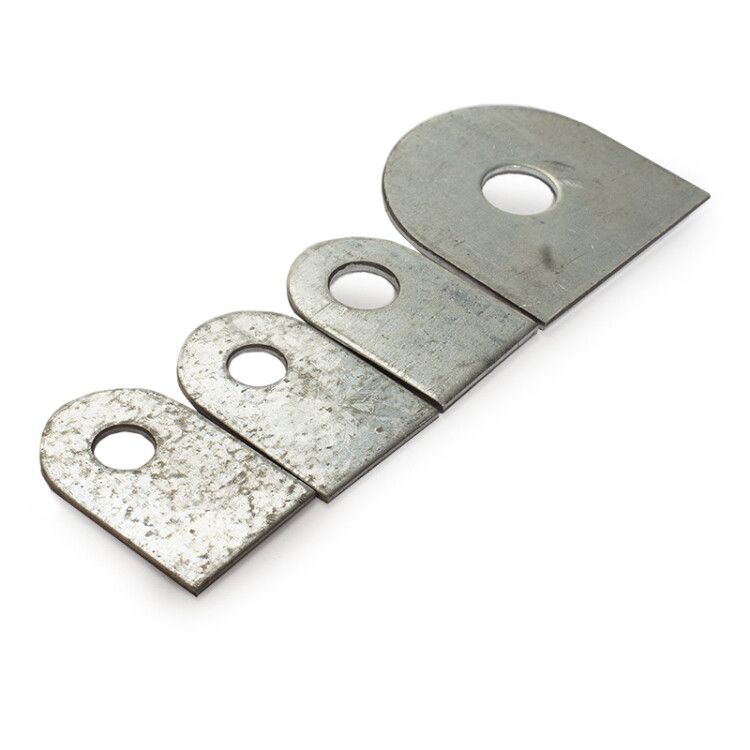

Флажок Ф50 У2.5 - это металлический заземляющий аксессуар из оцинкованной стали, предназначенный для создания надёжного соединения с землёй на объектах, где невозможно использовать штатные точки заземления. Применяется в сочетании с брендами ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС, артикул zeta11126.

Назначение и область применения

Флажок Ф50 У2.5 используется для приваривания к металлическим конструкциям, трубам, корпусам оборудования, когда нет готовых точек под заземление или есть повышенные требования к надёжности заземляющих соединений. На него крепят заземляющие перемычки ПГС, обеспечивая безопасную передачу тока утечки или КЗ в систему заземления.

Технические характеристики

• Исполнение: 1-полюсное - предназначен для подключения одного заземляющего провода
• Климатическое исполнение: У2.5 - работает при температуре от −40 C до +40 C, в условиях умеренного климата с высокой влажностью
• Материал: сталь оцинкованная, с защитным слоем, нанесённым горячим цинкованием по методу Сендзимира - повышает коррозионную стойкость
• Толщина материала: 1,5 мм - достаточна для механической прочности при сварке и эксплуатации
• Сечение фазного провода: 10 мм2 - указывает на совместимость с проводниками этого сечения при использовании в качестве опоры
• Сечение заземляющего провода: 400 мм2 - позволяет подключить мощные заземляющие жилы, например, от распределительных щитов
• Длина заземляющего провода: 900 мм - предварительно установленный провод для удобства монтажа
• Длина концевого наконечника: 12 мм - часть провода, которая зачищается и фиксируется болтом или зажимом
• Максимальный ток короткого замыкания: 0 кА - не рассчитан на самостоятельное выдерживание КЗ; требует внешней защиты через основную систему заземления
• Тип изделия: аксессуар - не является самостоятельным устройством, а служит элементом сборки

Совместимость и монтаж

Флажок Ф50 У2.5 монтируется исключительно путём сварки к металлической поверхности - не имеет крепёжных отверстий. Подходит для приваривания к трубам, рамам, корпусам, башмакам и другим стальным элементам. После сварки к концу заземляющего провода (длиной 900 мм) крепится зажим ПГС или аналогичный контактный элемент. Обязательно проверьте качество сварного шва - он должен быть сплошным, без пор и трещин. Диаметр заземляемого провода должен соответствовать сечению 400 мм2.

Безопасность и стандарты

Флажок Ф50 У2.5 соответствует требованиям ГОСТ Р 50571 и ПУЭ к заземляющим устройствам. Горячее цинкование по методу Сендзимира гарантирует долговечность в агрессивных средах. Однако сам флажок не является токоотводом - он лишь создаёт точку подключения. Его эффективность зависит от правильного подбора и монтажа всей системы заземления.

Преимущества

• Высокая коррозионная стойкость благодаря двухслойному цинковому покрытию
• Готовый заземляющий провод длиной 900 мм снижает время монтажа
• Простота установки - только сварка, без дополнительных креплений
• Подходит для крупногабаритных заземляющих проводов до 400 мм2
• Совместим с популярными зажимами ПГС и аналогами

Ограничения применения

• Не применяется в качестве самостоятельного токоотвода - не рассчитан на прохождение токов КЗ без внешней защиты
• Не допускается использование в качестве крепёжного элемента - не выдерживает механических нагрузок
• Не подходит для монтажа на неметаллические поверхности (бетон, пластик, дерево)
• Требует профессиональной сварки - некачественная сварка нарушает электрическую связь
• Не рекомендуется применять в агрессивных химических средах без дополнительной защиты

Примеры использования

• Заземление корпуса насосной станции, где нет заводского вывода
• Приварка к трубопроводу для организации заземления в газовой или нефтедобывающей системе
• Обеспечение заземления металлической решётки на промышленном участке
• Создание точки подключения для заземляющей перемычки между двумя секциями технологической линии

Практические советы

• Перед сваркой зачистите поверхность от краски, ржавчины и масла - это повысит надёжность контакта
• Проверяйте сопротивление заземления после монтажа - должно быть ≤ 4 Ом согласно ПУЭ
• Используйте только медные зажимы ПГС или аналоги с подходящим сечением (до 400 мм2)
• Не перегревайте флажок при сварке - это может повредить цинковое покрытие
• При необходимости удлинения заземляющего провода используйте только одножильные медные кабели того же сечения
• Флажок Ф50 У2.5 - один из самых распространённых решений в промышленности; всегда проверяйте наличие сертификатов на партию
