Флажок заземляющий Ф95 У2.5, 12-400 кв.мм, 900 мм ГОФРОМАТИК zeta11127

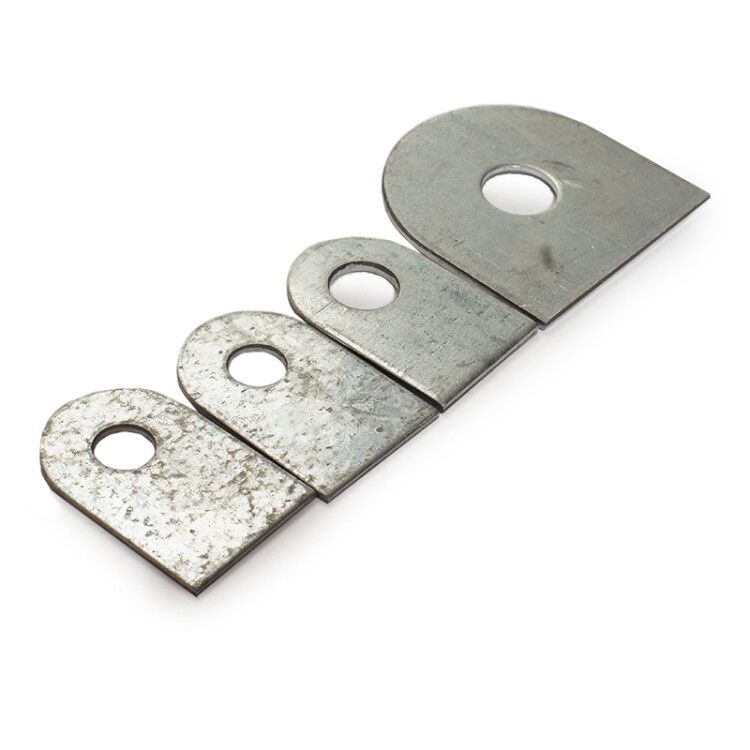

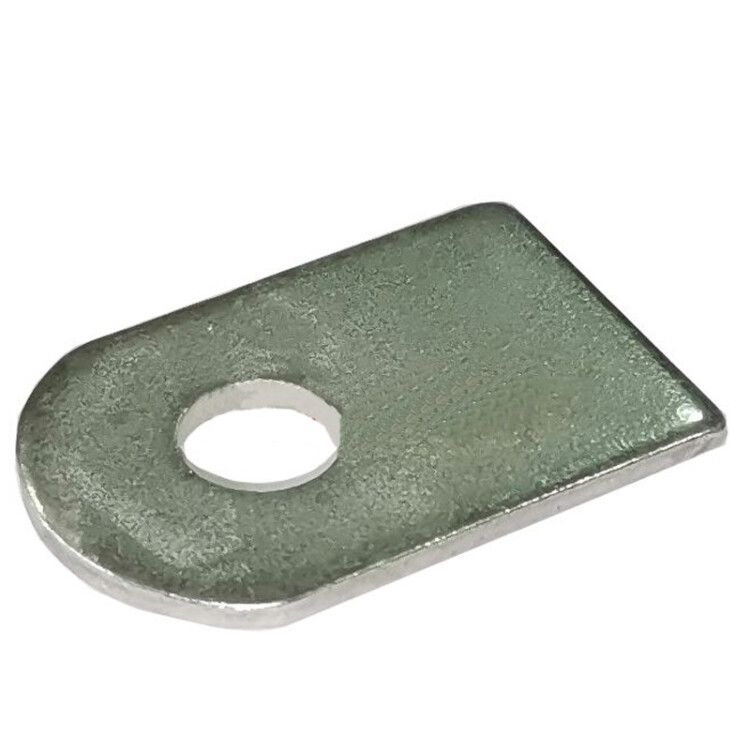

Флажок Ф95 У2.5 - это заземляющий аксессуар из оцинкованной стали, предназначенный для приваривания к металлическим конструкциям, где невозможно использовать стандартные точки заземления. Бренды ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС выпускают этот элемент как надёжную основу для подключения заземляющих проводников, особенно в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Флажок Ф95 У2.5 используется там, где требуется создать точку заземления на объекте, не имеющем готовых крепёжных площадок - например, на трубах, рамах, корпусах оборудования, башнях или металлоконструкциях. Его применяют в энергетике, промышленности, на транспорте и в коммунальной инфраструктуре. К нему обычно присоединяют перемычку ПГС или другой заземляющий проводник, обеспечивая безопасное отведение тока замыкания.

Технические характеристики

• Исполнение: 1-полюсное - предназначен для подключения одного заземляющего провода
• Материал: сталь оцинкованная, с защитным слоем, нанесённым горячим цинкованием по методу Сендзимира - повышает коррозионную стойкость
• Климатическое исполнение: У2.5 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и атмосферного воздействия
• Толщина материала: 1,5 мм - достаточна для механической прочности при сварке и эксплуатации
• Длина заземляющего провода: 900 мм - позволяет удобно подключить провод к шине или другому заземляющему устройству
• Сечение фазного провода: 12 мм2 - указывает на совместимость с проводами этого сечения при использовании в качестве перемычки
• Сечение заземляющего провода: 400 мм2 - обеспечивает пропускание больших токов КЗ, хотя сам флажок не является токоотводящим элементом высокой мощности
• Длина концевого наконечника: 22,5 мм - определяет размер участка, куда можно завести и зафиксировать наконечник провода
• Максимальный ток короткого замыкания: 0 кА - не предназначен для самостоятельного отведения токов КЗ; требует внешнего заземляющего контура
• Тип изделия: аксессуар - не является самостоятельным заземлителем, а служит соединительным элементом

Совместимость и монтаж

Флажок Ф95 У2.5 монтируется исключительно путём сварки к металлической поверхности - болты, хомуты или клёпки не допускаются. Для подключения заземляющего провода используются наконечники типа НШВИ или НКИ, соответствующие сечению 400 мм2. Концевой наконечник длиной 22,5 мм позволяет плотно зафиксировать провод с помощью обжима. Перед сваркой необходимо очистить поверхность от краски, ржавчины и масла. После сварки рекомендуется проверить качество шва и обработать место сварки антикоррозийным составом.

Безопасность и стандарты

Флажок Ф95 У2.5 соответствует требованиям ГОСТ Р 50571 и ПУЭ к системам заземления. Метод оцинкования по Сендзимиру гарантирует долговечность защиты от коррозии, что важно для соблюдения норм безопасности в течение всего срока службы установки. Применение в соответствии с проектными решениями обеспечивает соответствие требованиям электробезопасности.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - срок службы увеличивается в несколько раз по сравнению с обычной сталью
• Простота монтажа: достаточно одной операции сварки для создания надёжной точки заземления
• Поддержка крупногабаритных заземляющих проводов (до 400 мм2) - позволяет применять в системах с высокими требованиями к току замыкания
• Совместимость с типовыми заземляющими перемычками ПГС - упрощает сборку и стандартизирует комплектацию

Ограничения применения

• Не может работать как самостоятельный заземлитель - обязательно нужен внешний заземляющий контур
• Не предназначен для монтажа на неметаллические поверхности - не подходит для пластиков, бетона, дерева
• Не выдерживает механических нагрузок - нельзя использовать как опору или крепление для веса оборудования
• Максимальный ток КЗ указан как 0 кА - значит, он не рассчитан на прямую передачу токов аварийного режима, а лишь на соединение с уже существующей системой

Примеры использования

• Приваривание к трубопроводу в насосной станции для организации заземления системы
• Создание точки заземления на металлическом каркасе вентиляционной шахты
• Подключение заземляющей перемычки к корпусу электродвигателя, не имеющему заводского заземляющего вывода
• Обеспечение заземления на промышленном конвейере, где другие способы недоступны

Практические советы

• Перед сваркой убедитесь, что поверхность, к которой приваривается флажок, имеет хорошую электрическую проводимость - не приваривайте к окрашенным или покрытым изоляцией поверхностям
• Выбирайте наконечник провода с внутренним диаметром, подходящим под сечение 400 мм2 - слишком маленький наконечник не войдёт, слишком большой будет плохо фиксироваться
• Проверьте целостность оцинкованного слоя после сварки - при необходимости восстановите его термостойким антикоррозийным составом
• Не используйте флажок в качестве крепёжного элемента - он не рассчитан на механические усилия, кроме нагрузок от провода
• При работе в агрессивных средах (например, на морских платформах или в химических цехах) дополнительно контролируйте состояние заземляющего соединения каждые 6–12 месяцев
