Кабельный ввод М 80х2 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 55-62 мм) | zeta30126 ГОФРОМАТИК ЗЭТА

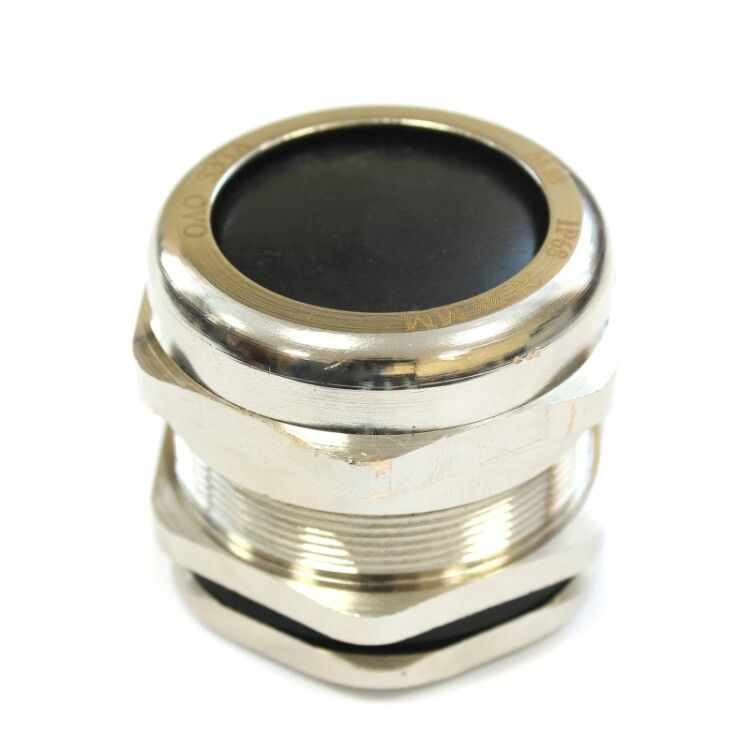

Кабельный ввод М 80х2 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 55-62 мм) от ЗЭТА Новосибирск - надёжный сальник для герметичного ввода крупногабаритных плоских кабелей в щитовые устройства. Подходит для тяжёлых условий промышленной эксплуатации, где важна защита от воды, пыли и механических воздействий.

Назначение и область применения

Кабельный ввод М 80х2 латунный УТ1,5 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и оборудования. Обеспечивает герметизацию места ввода, предотвращает попадание пыли, влаги и других внешних факторов внутрь корпуса. Применяется в системах автоматизации, на производстве, в энергетике, на объектах с высокими требованиями к защите - например, в насосных станциях, конвейерных линиях, промышленных панелях НКУ.

Технические характеристики

• Номинальный размер резьбы: M80×2 - метрическая резьба с шагом 2 мм, совместима со стандартными отверстиями в щитах
• Диапазон диаметров кабеля: 55–62 мм - подходит для крупных плоских и круглых кабелей
• Материал: Латунь никелированная - прочная, коррозионностойкая основа с антикоррозийным покрытием
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (продолжительное погружение при указанных условиях)
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных климатических условиях
• Тип уплотнения: Уплотнительное кольцо из эластомера - обеспечивает плотную посадку вокруг кабеля
• Длина резьбы: 18 мм - достаточна для надёжного крепления в стенках толщиной до 15 мм
• Размер шестигранника: 88 мм - удобен для затяжки гаечными ключами
• Исполнение: Прямолинейное - кабель вводится по оси, без изгиба
• Защитное покрытие: Никелированное - улучшает долговечность, снижает риск окисления
• Без галогенов: Да - материал не выделяет токсичных веществ при нагреве или возгорании
• Цвет: 9018 - серый металлик, соответствует промышленному стандарту

Совместимость и монтаж

Кабельный ввод М 80х2 латунный УТ1,5 монтируется в подготовленное отверстие диаметром 80 мм с резьбой. Комплект включает: корпус, накидную гайку, уплотнительное кольцо, резиновую втулку, пластиковую зажимную втулку и заглушку-пыльник. Для установки:

• Проденьте кабель через все элементы в порядке: заглушка → зажимная втулка → резиновая втулка → уплотнительное кольцо → корпус
• Вставьте собранный узел в отверстие щита
• Затяните накидную гайку ключом на 88 мм - не перетягивайте, чтобы не деформировать уплотнение
• Убедитесь, что кабель не перегнут внутри - допустим радиус изгиба не менее 10× диаметр кабеля

Подходит для кабелей с жилами любого числа, главное - соблюдение диаметра 55–62 мм. Не используйте с бронированными или сильно жёсткими кабелями - возможна порча уплотнений.

Безопасность и стандарты

Кабельный ввод М 80х2 латунный УТ1,5 соответствует требованиям международных норм по степени защиты IP66–IP68. Отсутствие галогенов делает его безопасным для помещений с повышенными требованиями к пожарной безопасности. Материал - латунь - не содержит свинца и других запрещённых компонентов. Ударопрочность обеспечена конструкцией корпуса и толщиной стенок.

Преимущества

• Высокая степень защиты IP66–IP68 - подходит для влажных, пыльных и агрессивных сред
• Никелированное покрытие - увеличивает срок службы в атмосферных и химически активных условиях
• Герметизация без клея и сварки - легко заменить уплотнение при необходимости
• Широкий температурный диапазон - работает даже в холодильных камерах и рядом с печами
• Простая сборка - не требует специального инструмента, кроме ключа на 88 мм

Ограничения применения

• Не предназначено для кабелей с бронёй, металлической оплёткой или жёстким внешним слоем - возможна деформация уплотнителей
• Максимальный диаметр кабеля - 62 мм; при меньших значениях (<55 мм) требуется использование переходных колец
• Не рекомендовано применение в местах постоянного давления выше 0,5 бар - уплотнение рассчитано на статические условия
• Не использовать в качестве точки крепления кабеля - нагрузка должна передаваться через другие фиксирующие элементы

Примеры использования

• Ввод силового кабеля в щит управления промышленного конвейера
• Герметизация входа кабеля в частотный преобразователь на насосной станции
• Проход кабеля в распределительный пункт на открытой площадке с высокой влажностью
• Подключение кабеля к панели автоматики в пищевой промышленности (требования к гигиене и чистоте)

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - он должен находиться в границах 55–62 мм. Если меньше - используйте дополнительные уплотнительные вставки
• При работе в условиях сильной вибрации дополнительно закрепите кабель на расстоянии 15–20 см от ввода
• Не применяйте масла или смазки на поверхности кабеля - они разрушают резиновые уплотнители
• При длительном хранении сохраняйте изделие в сухом месте, избегайте прямого UV-облучения
• Артикул zeta30126 - единственный номер для заказа этого конкретного варианта. Не путайте с аналогами от ГОФРОМАТИК или ЗЭТАРУС - отличаются по уплотнению и длине резьбы
