Металлорукав Р3-Ц 60 (10 м/уп.) | zeta42525 ЗЭТАРУС (Завод электротехнической арматуры)

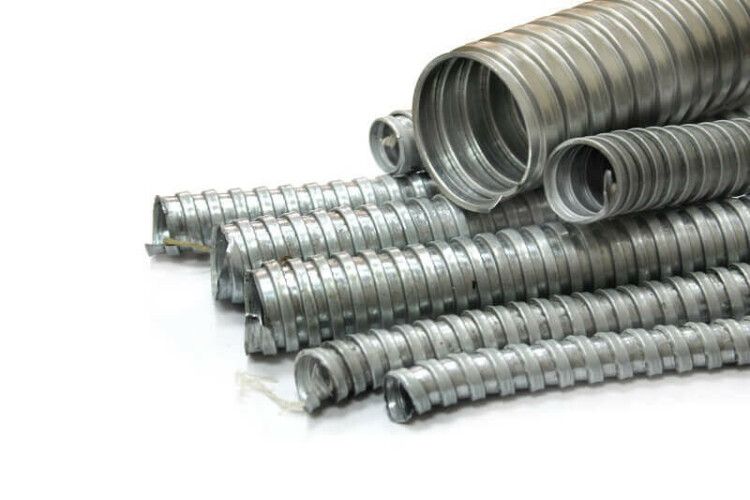

Металлорукав Р3-Ц 60 мм, длина 10 м, без протяжки - это гибкая металлическая защита для кабелей и проводов, изготовленная из оцинкованной стали. Подходит для прокладки в условиях повышенной механической нагрузки, например на производстве или в промышленных сооружениях. Бренд ЗЭТА Новосибирск и артикул zeta42525 указывают на серийное производство, соответствующее требованиям промышленного сектора.

Назначение и область применения

Металлорукав Р3-Ц 60 мм используется для физической защиты кабелей и проводов от повреждений: перегибов, передавливания, порезов, вытягивания и ударов. Применяется в местах, где есть риск механического воздействия - например, рядом с оборудованием, на конвейерах, в цехах, на эстакадах. Также служит для организации маршрутов прокладки линий связи, силовых кабелей и слаботочных систем. При подключении к системе защитного заземления снижает уровень электромагнитных помех.

Технические характеристики

• Тип: Металлорукав
• Наружный диаметр: 64 мм
• Внутренний диаметр: 58 мм - позволяет пропускать кабели с суммарным сечением до ~200–250 мм2
• Длина: 10 метров - одна секция, без стыков
• Материал: Оцинкованная сталь - устойчив к коррозии в помещениях с умеренной влажностью
• Степень защиты IP40: Защита от твердых частиц крупнее 1 мм, но не от воды - не предназначена для открытой установки или влажных сред
• Температурный диапазон: От –40 C до +300 C - подходит для экстремальных условий, включая нагреваемые зоны
• Статический радиус изгиба: 180 мм - минимальный допустимый радиус изгиба при статичной укладке
• Разрывное усилие: 250 Н - способен выдерживать значительные осевые нагрузки
• Цвет: Серый
• Уплотнение: Отсутствует - требует дополнительной герметизации при необходимости

Совместимость и монтаж

Металлорукав Р3-Ц 60 мм совместим с фланцевыми, муфтовыми и болтовыми соединителями, подходящими по внутреннему диаметру 58 мм. Для крепления используются хомуты, кронштейны или специальные крепежи с шагом не более 1,5 м. Установка возможна как горизонтально, так и вертикально. Поскольку уплотнение отсутствует, при использовании в зонах с пылью, влагой или агрессивными средами необходимо дополнительно применять герметичные вводы или термоусадочные трубки. Не рекомендуется использовать в качестве жесткой трубы - он гибкий, но не рассчитан на давление жидкостей или газов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 19241-93 для металлорукавов типа Р3-Ц. Обеспечивает электробезопасность при правильном заземлении. Температурный предел +300 C делает его безопасным для использования рядом с нагревательными элементами, однако при температурах выше 200 C следует проверить совместимость изоляции кабеля внутри рукава.

Преимущества

• Высокая прочность на сдавливание и растяжение благодаря оцинкованной стальной спирали
• Широкий рабочий температурный диапазон - подходит даже для печей и сушилок
• Гибкость позволяет прокладывать трассы с несколькими изгибами без дополнительных соединителей
• Защита от механических повреждений продлевает срок службы кабелей
• При заземлении снижает ЭМИ - полезно для чувствительной аппаратуры

Ограничения применения

• Не предназначен для использования во влажных, подземных или наружных условиях - степень защиты IP40 не защищает от воды
• Отсутствие уплотнения требует обязательного применения дополнительных вводов для герметизации
• Не подходит для прокладки в средах с агрессивными химикатами - оцинкованное покрытие не устойчиво к кислотам и щелочам
• Минимальный радиус изгиба 180 мм - нельзя делать острые повороты, иначе деформируется структура
• Не является несущей конструкцией - не выдерживает вес кабелей свыше 10–15 кг/м без дополнительной подвески

Примеры использования

• Защита силовых кабелей на конвейерных линиях в пищевой промышленности
• Прокладка сигнальных линий управления возле сварочных аппаратов
• Обустройство трасс для кабелей в цехах с высокой механической активностью - станки, роботы, погрузчики
• Подключение оборудования с высокой температурой - печи, сушильные камеры, тепловые щиты

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 58 мм достаточен для всех кабелей - учтите запас на изгибы и плотную укладку
• При прокладке длинных участков используйте опоры каждые 1–1,5 м, чтобы избежать провисания
• Для герметизации входа/выхода применяйте вводы с резиновыми уплотнителями - например, тип ВВ-60
• Обязательно заземляйте металлорукав через медный провод 4–6 мм2 к шине заземления - это усиливает защиту от ЭМИ
• Не перегибайте рукав менее чем на 180 мм радиуса - это вызывает деформацию и потерю прочности
• При работе в холоде ниже –20 C будьте осторожны: сталь становится хрупче, изгиб лучше выполнять при комнатной температуре
