НГ 75 d75мм без протяжки (уп.10м) ГОФРОМАТИК zeta42220 Металлорукав в ПВХ изоляции МРПИ ЗЭТА

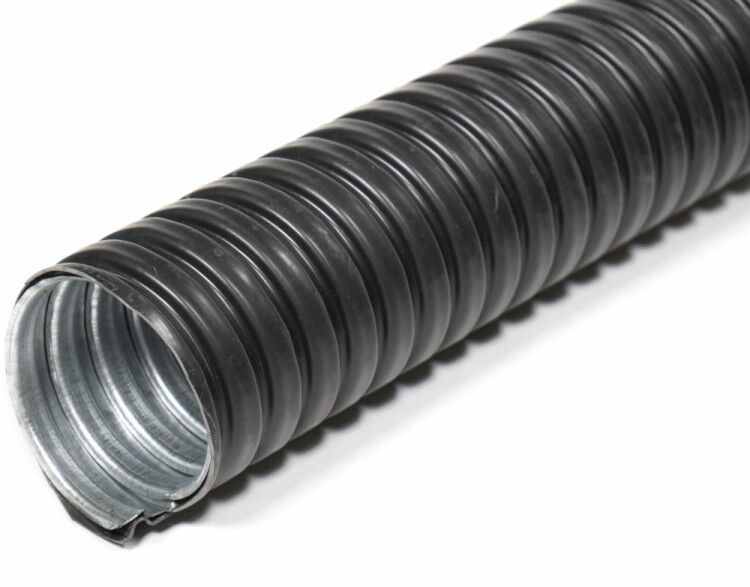

Металлорукав в ПВХ изоляции МРПИ НГ 75 диаметр 75 мм черный (10 метров в упаковке) — это герметичный, негорючий рукав из оцинкованной стали с ПВХ-оболочкой, предназначенный для защиты кабелей и проводов на сложных маршрутах, где требуется высокая механическая и химическая стойкость. Бренд ЗЭТА Новосибирск выпускает этот продукт под артикулом zeta42220 для промышленных и энергетических объектов.

Назначение и область применения

Металлорукав в ПВХ изоляции МРПИ НГ 75 используется для прокладки электропроводок в условиях повышенной влажности, агрессивной среды или там, где возможны механические повреждения. Подходит для криволинейных участков трасс, где жесткие трубы неудобны. Часто применяется на заводах, в цехах, на элеваторах, в подземных сооружениях и на открытых площадках. Обеспечивает защиту кабеля от воды, пыли, масла, перепадов температур и ударов.

Технические характеристики

• Материал корпуса: оцинкованная сталь — устойчива к коррозии, сохраняет форму при нагрузках.
• Внешняя изоляция: поливинилхлорид (ПВХ) с эффектом самозатухания (НГ) — не поддерживает горение, снижает риск распространения пламени.
• Внутренний диаметр: 73 мм — позволяет пропускать кабели и пучки проводов до этого размера.
• Наружный диаметр: 85 мм — влияет на посадочные зоны и крепления.
• Длина бухты: 10 метров — удобна для транспортировки и монтажа на объектах средней протяжённости.
• Степень защиты IP65: полностью защищён от пыли и струй воды под давлением — подходит для влажных и пыльных помещений.
• Температурный диапазон: от –40 °C до +90 °C — работает в холодных регионах и рядом с нагревательными элементами.
• Разрывное усилие: 500 Н — выдерживает значительную осевую нагрузку, например, при затяжке кабельных пучков.
• Статический радиус изгиба: 300 мм — минимальный допустимый радиус при изгибании без повреждения структуры.
• Цвет: чёрный — устойчив к УФ-излучению, не выгорает на солнце.
• Уплотнение: отсутствует — требует дополнительной герметизации на концах при необходимости.

Совместимость и монтаж

Металлорукав в ПВХ изоляции МРПИ НГ 75 совместим с фланцевыми, муфтовыми и переходными соединениями, подходящими по наружному диаметру 85 мм. Для установки используются специальные зажимы и крепёжные хомутики. Кабель вводится через торец — поскольку уплотнение отсутствует, необходимо использовать герметичные вводы (например, с резиновыми манжетами) для предотвращения попадания влаги внутрь. Гибкость позволяет прокладывать рукав по извилистым маршрутам без дополнительных фитингов. Не рекомендуется перегибать его менее чем на 300 мм радиуса — это может вызвать деформацию спирали.

Безопасность и стандарты

Металлорукав соответствует требованиям к негорючим материалам (НГ) и степени защиты IP65. ПВХ-оболочка не содержит галогенов, что снижает токсичность продуктов горения. Соответствие нормам безопасности обеспечивается за счёт комбинированной конструкции: металлический каркас защищает от механических повреждений, а ПВХ — от электрического удара и химического воздействия. Сертификаты соответствия можно запросить у производителя.

Преимущества

• Высокая прочность благодаря двойной защите — сталь + ПВХ.
• Не поддерживает горение — безопасен в помещениях с высокими требованиями к пожарной безопасности.
• Защита от влаги и пыли — идеален для улиц, подвалов, производственных зон.
• Увеличенная долговечность по сравнению с обычным металлорукавом без изоляции.
• Легко гнётся — не требует сложных инструментов для формирования изгибов.
• Чёрный цвет устойчив к выцветанию — подходит для наружной эксплуатации.

Ограничения применения

• Не предназначен для постоянного погружения в воду — IP65 не гарантирует герметичность при длительном контакте с жидкостью.
• Отсутствие заводского уплотнения требует самостоятельной герметизации входов/выходов — иначе есть риск попадания влаги внутрь.
• Не следует применять в местах с частыми динамическими нагрузками (вибрации, резкие изгибы) — это может привести к усталости металла.
• ПВХ-оболочка теряет эластичность ниже –40 °C — при экстремально низких температурах возможны трещины при изгибе.
• Внутренний диаметр 73 мм ограничен — не подходит для крупных кабелей с наружным диаметром более 70 мм.

Примеры использования

• Прокладка силовых кабелей между станками на сборочных линиях с частыми перемещениями оборудования.
• Защита кабелей управления в пищевых цехах — устойчив к мойкам под давлением и пару.
• Подключение освещения на открытых площадках, вентиляционных шахтах, на крыше зданий.
• Переходы кабелей через стены, перекрытия, где нужна гибкость и защита от влаги.
• Альтернатива гофре в условиях повышенной опасности возгорания — например, в электрошкафах или кабельных каналах.

Практические советы

• При монтаже используйте кабельные вводы с резиновыми уплотнителями — они компенсируют отсутствие уплотнения в самом рукаве.
• Проверьте посадочный диаметр 85 мм перед выбором креплений — стандартные хомутики должны соответствовать этому размеру.
• Не растягивайте рукав при укладке — он рассчитан на изгиб, а не на растяжение.
• Для длинных трасс (>10 м) используйте несколько бухт, соединяя их с помощью муфт — не пытайтесь растянуть одну бухту сверх нормы.
• При работе в условиях низких температур (–30…–40 °C) прогрейте рукав перед изгибом — это предотвратит растрескивание ПВХ.
• Производитель предлагает нестандартные размеры и цвета по RAL — если нужны другие параметры, обращайтесь напрямую к ЗЭТА Новосибирск.
