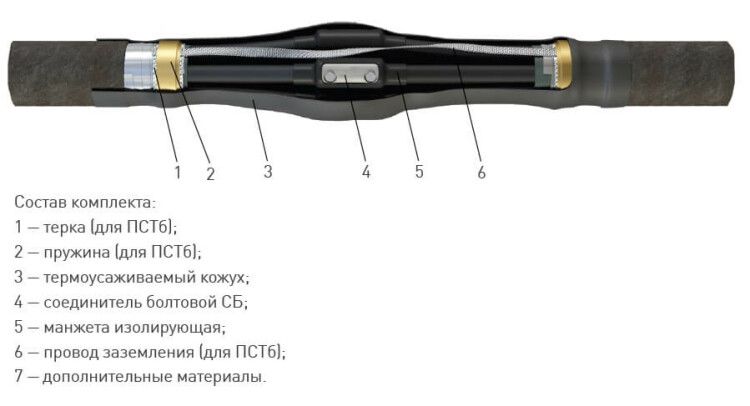

Муфта кабельная соединительная 1кВ 4 ПСТ(б)-1 (150-240) с соединителями (пластик броней) ЗЭТАРУС zeta20714

Муфта кабельная 4 ПСТб-1 (150-240) с соединителями (пластик с бронёй) от ЗЭТАРУС - это термоусаживаемый соединитель для кабелей с алюминиевой или медной жилой, рассчитанный на напряжение до 1 кВ. Подходит для прокладки в земле и на воздушных трассах, обеспечивает герметичное и механически прочное соединение с бронёй. Артикул zeta20714.

Назначение и область применения

Муфта кабельная 4 ПСТб-1 (150-240) с соединителями используется для соединения четырёхжильных силовых кабелей с бумажной или пластиковой изоляцией и металлической бронёй. Применяется там, где требуется надёжное и долговечное соединение без потери защиты: подземные кабельные линии, траншейные участки, кабельные каналы, опоры, эстакады и другие места с высокими требованиями к защите от внешних воздействий.

Технические характеристики

• Сечение жил: 150–240 кв.мм - подходит для средних и крупных сечений, используемых в распределительных сетях
• Количество жил: 4 - для трёхфазных систем с нулевым проводником
• Номинальное напряжение: 0,6/1 кВ - работает в сетях до 1000 В переменного тока
• Материал жил: алюминий / медь - совместим с обоими типами проводников
• Материал оболочки: полиолефин - устойчив к УФ, химическим веществам и старению
• Материал изоляции: полиэтилен с бронёй - обеспечивает механическую защиту и электроизоляцию
• Способ монтажа: термоусадка - требует нагрева для плотного прилегания
• Исполнение: термоусаживаемая - формируется вокруг кабеля после нагрева
• Диапазон рабочих температур: от –60 до +50 C - выдерживает экстремальные климатические условия
• Защитный покров: да - внутренний слой защищает от влаги и механических повреждений
• Гарантийный срок: 54 месяца - подтверждает долговечность конструкции

Совместимость и монтаж

Муфта 4 ПСТб-1 (150-240) с соединителями совместима с кабелями типа АСБ, ААБл, ВВБШв, АВВБШв и аналогичными с бронёй и пластиковой изоляцией. Для монтажа необходимы:

• Термофен (температура 180–220 C)
• Инструменты для подготовки кабеля: ножи, шаберы, наждак
• Винтовые соединители (уже в комплекте) - обеспечивают электрический контакт между жилами

Перед установкой необходимо точно соблюсти длину зачистки жил и брони - не допускается перекос или недостаточное прилегание. Монтаж возможен как в горизонтальных, так и в вертикальных трассах. После усадки муфта образует единый герметичный блок, исключающий попадание влаги.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 31944-2012 и другим нормативам для кабельных соединителей на напряжение до 1 кВ. Защита IP67 достигается благодаря термоусадке и наличию защитного покрова - предотвращает проникновение пыли и воды даже при временном погружении. Конструкция не содержит токсичных материалов и безопасна при эксплуатации в закрытых и открытых помещениях.

Преимущества

• Высокая степень герметизации - благодаря термоусадке и многослойной конструкции
• Механическая прочность - броня и защитный покров снижают риск повреждения при нагрузках
• Универсальность - подходит для алюминиевых и медных жил, различных типов кабелей
• Стабильность в широком диапазоне температур - сохраняет целостность при морозах и жаре
• Долгий срок службы - гарантия 54 месяца и реальный срок эксплуатации более 25 лет

Ограничения применения

• Не применяется для кабелей с маслонаполненной изоляцией или сухой бумажной изоляцией без пластикового покрытия
• Не рекомендовано использование в местах постоянного контакта с открытым пламенем или источниками сверхвысоких температур (>+50 C)
• Требуется точное соблюдение технологии монтажа - некорректный нагрев приводит к деформации и утечкам
• Не предназначен для соединения кабелей с числом жил больше 4 или меньше 4

Примеры использования

• Соединение кабелей на подстанциях и распределительных пунктах
• Прокладка в грунте - кабельные трассы городских сетей, промышленных объектов
• Подключение питания к насосным станциям, вентиляционным установкам, конвейерам
• Ремонт повреждённых участков кабельной линии в условиях повышенной влажности

Практические советы

• Обязательно проверьте диаметр кабеля перед монтажом - он должен входить в диапазон, указанный для муфты 4 ПСТб-1 (150-240)
• При работе в холодную погоду (ниже –20 C) прогрейте муфту в помещении перед установкой
• Не используйте обычный фен - нужен специализированный термофен с регулировкой температуры
• После монтажа осмотрите все участки усадки - наличие пузырей или неплотного прилегания требует замены
• Артикул zeta20714 от ЗЭТАРУС имеет одинаковый состав и качество вне зависимости от партии - можно заказывать запасные части без риска несовместимости
