Муфта кабельная соединительная 1кВ 4 ПСТ(б)-1 (25-50) с соединителями (пластик броней) ЗЭТАРУС zeta20729

Муфта кабельная соединительная 1 кВ 4 ПСТб-1 (25-50) с соединителями (пластик с бронёй) от ЗЭТАРУС предназначена для надёжного соединения четырёхжильных силовых кабелей с пластиковой изоляцией и бронёй на напряжение до 1 кВ. Устройство подходит для установки в земле, на воздухе и на вертикальных участках трасс, сохраняет работоспособность при экстремальных температурах и обеспечивает высокий уровень герметичности благодаря термоусадке.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 4 ПСТб-1 (25-50) с соединителями используется для восстановления электрической и механической целостности кабеля при соединении двух его концов. Подходит для кабелей с бумажной или пластиковой изоляцией, имеющих броню. Области применения: подземные кабельные линии, тоннели, кабельные каналы, опоры ЛЭП, распределительные пункты, промышленные объекты с повышенной влажностью или перепадами температур.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Сечение жил: 25–50 мм2
• Количество проводников: 4
• Тип исполнения: термоусаживаемая
• Материал изоляции: полиэтилен с бронёй
• Материал оболочки: полиолефин
• Защитный покров: есть (обеспечивает механическую и внешнюю защиту)
• Диапазон рабочих температур: от –60 C до +50 C
• Электрическая прочность изоляции: ≥20 кВ/мм при температурах от –50 C до +50 C
• Гарантийный срок: 54 месяца
• Способ монтажа: термоусадка с использованием газовой горелки
• Совместимость с изоляцией: бумажная / пластиковая

Совместимость и монтаж

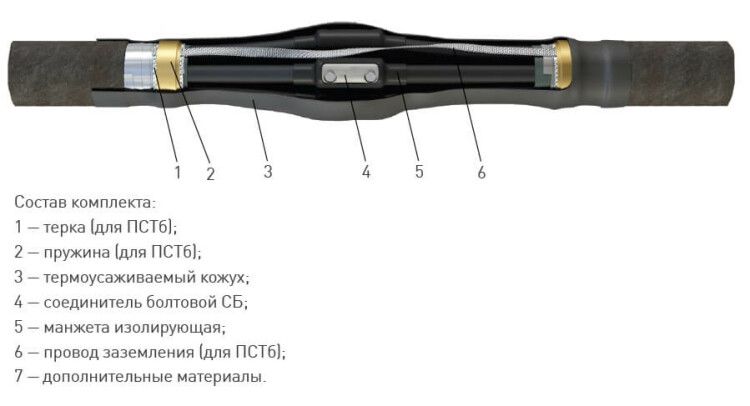

Муфта совместима с кабелями типа АСБ, АВБШв, ВБШв и аналогичными, имеющими броню и сечение жил 25–50 мм2. Монтаж выполняется методом термоусадки: нагревом специальной трубки газовой горелкой до равномерной усадки. В комплект входят:

• Термоусаживаемые элементы (корпус, изоляционные трубки)
• Алюминиевые винтовые соединители с срывающимися головками - подходят для меди и алюминия
• Термоплавкий клей внутри деталей - создаёт герметичный слой при нагреве
• Пружины и терки для заземления брони

Перед монтажом необходимо зачистить жилы, удалить броню и экран, соблюдая рекомендованную длину зачищенных участков. Нагрев следует выполнять равномерно, начиная с центра, чтобы избежать образования воздушных пузырей. После усадки проверьте плотность прилегания всех элементов.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ Р 50586-2010 и другим нормативным документам для кабельных соединений на напряжение до 1 кВ. Высокая электрическая прочность (>20 кВ/мм) гарантирует безопасную работу даже при импульсных перегрузках. Защита IP67 достигается за счёт герметизации термоплавким клеем и плотной усадки материала - предотвращает попадание воды, пыли и грязи.

Преимущества

• Высокая степень защиты - термоусадка даёт сплошную герметичную оболочку без швов
• Поддержка работы при низких температурах - до –60 C, что важно для холодных регионов
• Совместимость с медью и алюминием через универсальные винтовые соединители
• Автоматическая герметизация - клей сам заполняет микрозазоры при нагреве
• Механическая прочность после усадки - материал не становится хрупким, выдерживает нагрузки
• Длительный срок службы - 54 месяца гарантии подтверждают долговечность конструкции

Ограничения применения

• Не кабели с напряжением выше 1 кВ - использование на более высоких напряжениях недопустимо
• Не предназначен для кабелей с сечением меньше 25 мм2 или больше 50 мм2 - риск перегрева или плохого контакта
• Требуется наличие оборудования для термоусадки - газовая горелка и средства безопасности
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или сверхвысоких температур (+50 C - максимальная граница)
• Не допускается применение без качественной подготовки кабеля - неверная зачистка снижает надёжность соединения

Примеры использования

• Соединение кабелей АВБШв 4×35 в подвале многоэтажного дома
• Реставрация повреждённого участка кабеля ВБШв 4×50 в кабельном колодце
• Обустройство ответвлений на промышленном конвейере с частыми вибрациями
• Подключение питания насосной станции в сыром помещении с перепадами температур
• Замена аварийного участка в подземной линии теплотрассы зимой

Практические советы

• Выбирайте муфту именно с соединителями, если кабель имеет алюминиевые жилы - они уже встроены и исключают необходимость закупки отдельных компонентов
• Проверяйте соответствие сечения кабеля перед монтажом - отклонение +-5 мм2 может вызвать перегрев
• При работе в условиях влаги - обязательно просушите кабель перед установкой, даже если он был в земле
• После монтажа проведите тест на сопротивление изоляции - это обязательная процедура для подтверждения качества соединения
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное замораживание может изменить эластичность термоматериала
• Избегайте многократного нагрева одного места - это снижает качество усадки и может повредить клеевой слой
