Муфта соединительная 4 СТП-1 (25-50) с соединителями | ka50010118 ЗЭТАРУС (Завод электротехнической арматуры)

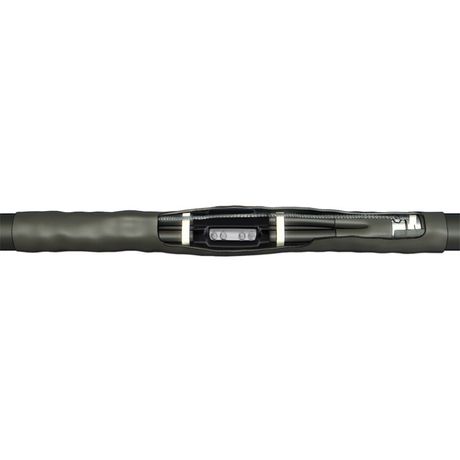

Муфта кабельная соединительная 1 кВ 4 СТП-1 (25-50) с соединителями - это термоусаживаемый элемент для надёжного соединения четырёхжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Бренд ЗЭТАРУС предлагает эту модель как решение для ремонта и прокладки кабельных линий в условиях повышенной влажности и открытых трасс. Артикул ka50010118 соответствует требованиям промышленного монтажа.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 4 СТП-1 (25-50) с соединителями используется для создания герметичного соединения между двумя участками кабеля с бумажной маслопропитанной изоляцией. Подходит для работы в распределительных сетях 0,6–1 кВ. Устанавливается как в грунте, так и на открытом воздухе - на столбах, в колодцах, в каналах и на вертикальных трассах. Не требует выравнивания уровня по высоте между концами кабеля. Часто применяется при реконструкции старых кабельных линий, где сохранены бумажные изолированные кабели.

Технические характеристики

• Количество проводников: 4 - позволяет соединить все жилы одновременно, включая фазные и нулевой проводник;
• Номинальное сечение проводника: 25…50 мм2 - совместима с кабелями среднего сечения, типичными для промышленных и коммунальных объектов;
• Номинальное напряжение: 0,6/1 кВ - рассчитана на работу в сетях до 1000 В переменного тока;
• Тип изоляции кабеля: бумага - оптимизирована для маслопропитанной изоляции; также совместима с современной пластиковой;
• Исполнение: термоусаживаемое - материал сужается при нагреве, плотно облегает кабель и формирует механическую и электроизоляционную оболочку;
• Тип подключения: винтовой - использует болтовые соединители вместо сварки или пайки, что ускоряет монтаж и исключает риск повреждения жил;
• Герметизация: термоплавкий клей, нанесённый методом соэкструзии - создаёт сплошной барьер против влаги и грязи;
• В комплекте: непаянный комплект заземления - состоит из пружины ППД, контактной пластины (терки) и провода заземления, обеспечивающего безопасное замыкание на корпус.

Совместимость и монтаж

Муфта 4 СТП-1 (25-50) с соединителями совмещает два типа изоляции: бумажную (традиционную) и пластиковую (современную). Это делает её универсальной для модернизации старых систем. Для установки требуется:

• Подготовка концов кабеля - зачистка изоляции, удаление масла;
• Фиксация жил в винтовых соединителях - затяжка моментом, указанным в инструкции;
• Надевание термоусаживающейся части - равномерный прогрев феном до полного смыкания материала;
• Обеспечение контакта заземления - пружина должна плотно прижать металлическую оболочку кабеля через контактную пластину.

Не допускается использование без предварительной подготовки поверхности кабеля. Перед сборкой необходимо проверить соответствие сечений и наличие всех деталей комплекта.

Безопасность и стандарты

Муфта кабельная соединительная 1 кВ 4 СТП-1 (25-50) с соединителями изготовлена в соответствии с требованиями ГОСТ Р 50590-93 и другими нормами для кабельной арматуры. Компоненты заземления выполнены из медных сплавов, устойчивых к коррозии. Термоплавкий клей не содержит токсичных веществ и не выделяет опасных паров при нагреве. Соответствует классу защиты IP67 после завершения монтажа - полностью защищена от пыли и временного погружения в воду.

Преимущества

• Высокая степень герметизации благодаря технологии соэкструзии - снижает риск пробоя и короткого замыкания;
• Отсутствие необходимости пайки - экономит время и исключает деформацию жил;
• Встроенный непаяный заземляющий комплект - не требует дополнительных материалов и усиливает безопасность;
• Стойкость к маслу - специальные жильные трубки не размягчаются при контакте с пропитывающими жидкостями бумажной изоляции;
• Удобство хранения и транспортировки - компактный, готовый к использованию набор.

Ограничения применения

• Не кабели с напряжением выше 1 кВ - превышение вызывает пробой изоляции;
• Не предназначен для постоянного погружения в воду - хотя IP67 защищает от кратковременных воздействий, длительное нахождение под водой недопустимо;
• Требует температурного режима при монтаже - нельзя использовать при минусовых температурах ниже –10C без предварительного согрева компонентов;
• Не подходит для многожильных кабелей с сечением менее 25 мм2 - возможен слабый контакт и перегрев;
• Не рекомендовано применение на кабелях с алюминиевыми жилами - винтовые соединители рассчитаны на медные проводники.

Примеры использования

• Ремонт аварийного участка кабельной линии в подвале многоэтажного дома с бумажным кабелем 4×35 мм2;
• Прокладка новой линии питания на промышленном предприятии, где остаются старые кабели с маслопропитанной изоляцией;
• Соединение двух секций кабеля на воздушной опоре ЛЭП 0,4 кВ;
• Модернизация системы освещения в тоннеле - там, где невозможно заменить весь кабель на новый.

Практические советы

• Перед монтажом обязательно протестируйте целостность кабеля мегаомметром - даже микроскопические повреждения могут стать причиной отказа;
• Используйте термофен с регулировкой температуры - слишком высокая температура испортит термопластик, слишком низкая - не обеспечит плотного прилегания;
• Проверьте, чтобы пружина заземления плотно охватывала экран кабеля - плохой контакт увеличивает риск поражения током;
• При работе в сыром месте - перед установкой просушите концы кабеля теплом, чтобы избежать попадания влаги внутрь муфты;
• Артикул ka50010118 всегда заказывайте целиком - отдельные компоненты не продаются, и потеря одного элемента делает всю муфту негодной.
