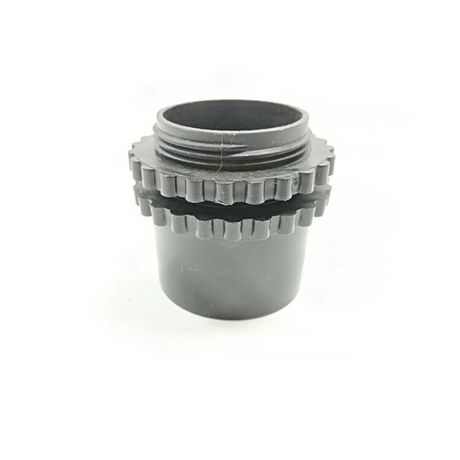

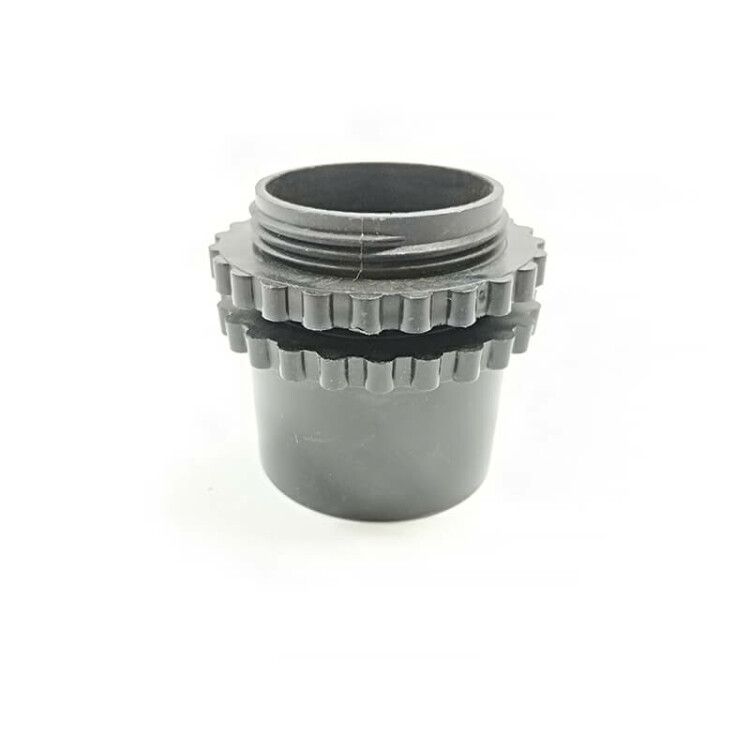

Муфта вводная пластиковая МВпнг-38 | zeta40715 ЗЭТАРУС (Завод электротехнической арматуры)

Муфта вводная пластиковая МВпнг-38 от ЗЭТАРУС - это неразъемный элемент для надежного ввода металлорукава в электрические щиты и распределительные устройства. Изготовлена из самозагасающего полиамида, обеспечивает механическую фиксацию и защиту проводов на границе между внешней трассой и внутренним оборудованием.

Назначение и область применения

Муфта вводная пластиковая МВпнг-38 используется исключительно для соединения металлорукава с корпусом электрошкафа или распределительной коробки. Она не предназначена для прокладки кабеля напрямую - задача муфты - плотно зафиксировать металлический рукав и предотвратить его выскальзывание. Подходит для установки в стационарных условиях внутри помещений, где требуется защита от случайного контакта с токоведущими частями и механическая устойчивость.

Технические характеристики

• Диаметр: 38 мм - соответствует стандартному наружному диаметру металлорукава Д38;
• Материал: полиамид (PA) - высокопрочная, термостойкая и самозагасающая пластмасса;
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм, но не от воды - не подходит для влажных сред;
• Температурный диапазон: от –40 C до +45 C - работает в холодных и теплых помещениях;
• Климатическое исполнение У3: рассчитана на умеренный климат с контролируемой влажностью;
• Общая длина: 57 мм - компактный размер для ограниченных пространств;
• Количество входов: один - только для одного металлорукава;
• Тип конструкции: без резьбы - не имеет нарезки для кабельных вводов, только для фиксации рукава;
• Длина резьбы: 0 мм - не содержит внутренней резьбы G, не совместима с резьбовыми вводами;
• Покрытие: отсутствует - поверхность матовая, без антикоррозийного слоя.

Совместимость и монтаж

Муфта вводная пластиковая МВпнг-38 совместима только с металлорукавом диаметром 38 мм. Для монтажа необходимо просверлить отверстие в стенке щита точно по наружному диаметру муфты - 38 мм. После этого муфта просто вставляется в отверстие и фиксируется за счет плотного прилегания. Металлорукав заводится внутрь муфты и зажимается хомутом или специальной гильзой. Не требует герметизации, так как не предназначен для работы во влажной среде.

Безопасность и стандарты

Материал полиамида соответствует требованиям к самозагасанию - не поддерживает горение, что важно для соблюдения норм пожарной безопасности в электрощитах. Соответствует ГОСТ Р 50030.2 и другим отраслевым стандартам на вводные элементы для распределительных устройств. Степень защиты IP40 гарантирует безопасную работу в закрытых помещениях, но не заменяет необходимость выполнения других мер защиты (например, заземления).

Преимущества

• Высокая прочность материала - выдерживает нагрузки при затяжке металлорукава;
• Не поддерживает горение - повышает уровень пожарной безопасности;
• Простой монтаж - не требует инструментов, кроме сверла и хомута;
• Устойчивость к температурным перепадам - сохраняет форму в холоде и жаре;
• Легко отличить от металлических аналогов - цвет и материал позволяют быстро определить тип ввода.

Ограничения применения

• Не использовать в местах с повышенной влажностью, на улице или в сырых цехах - IP40 не защищает от воды;
• Не применять для прямого ввода кабеля - только для металлорукава;
• Не совместима с резьбовыми вводами типа G - не имеет внутренней резьбы;
• Не рекомендовано использование в агрессивных химических средах - полиамид чувствителен к некоторым растворителям;
• Не подходит для многократной сборки/разборки - конструкция неразъемная.

Примеры использования

• Подключение металлорукава от станка к распределительному щиту в механическом цеху;
• Ввод силового кабеля через металлорукав в ящик управления насосной станцией;
• Фиксация трубопровода с кабелем в автоматизированном участке конвейера;
• Соединение ввода в щит освещения в административном здании.

Практические советы

• Перед установкой проверьте точный диаметр металлорукава - он должен быть именно 38 мм, иначе возникнет люфт или трудности с фиксацией;
• Просверливайте отверстие в щите с учетом допуска +-0,5 мм - слишком маленькое отверстие сложно будет расширить;
• После ввода металлорукава обязательно используйте зажимную гильзу или хомут - без него возможна деформация и выход из строя муфты;
• Не применяйте МВпнг-38 вместо вводных устройств с резьбой - они решают другие задачи;
• Артикул zeta40715 - единственный номер для заказа этой модели; все остальные варианты с “38” от ЗЭТАРУС имеют другой диаметр или тип резьбы.
